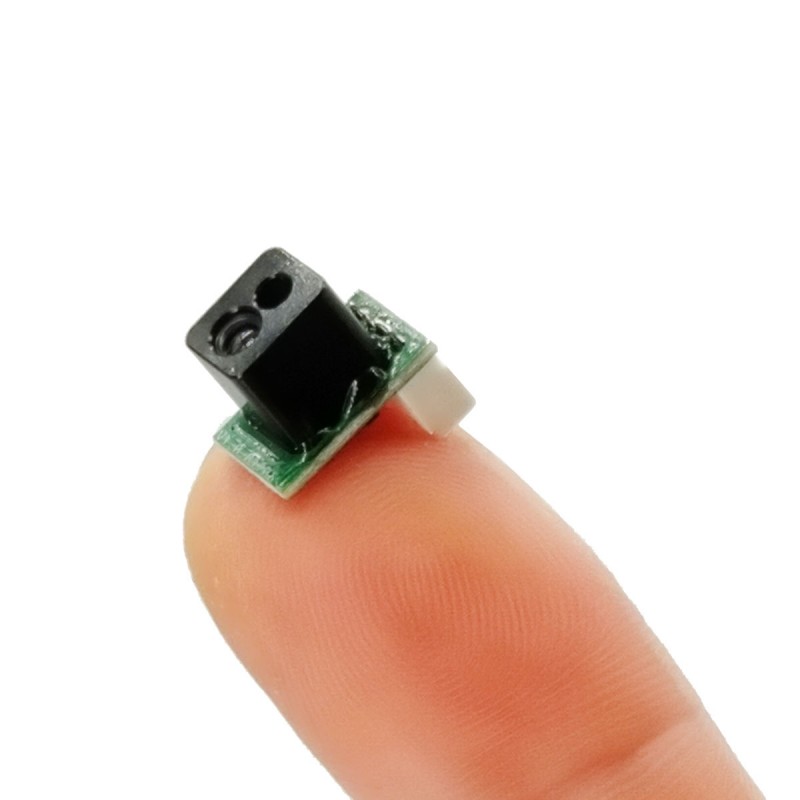

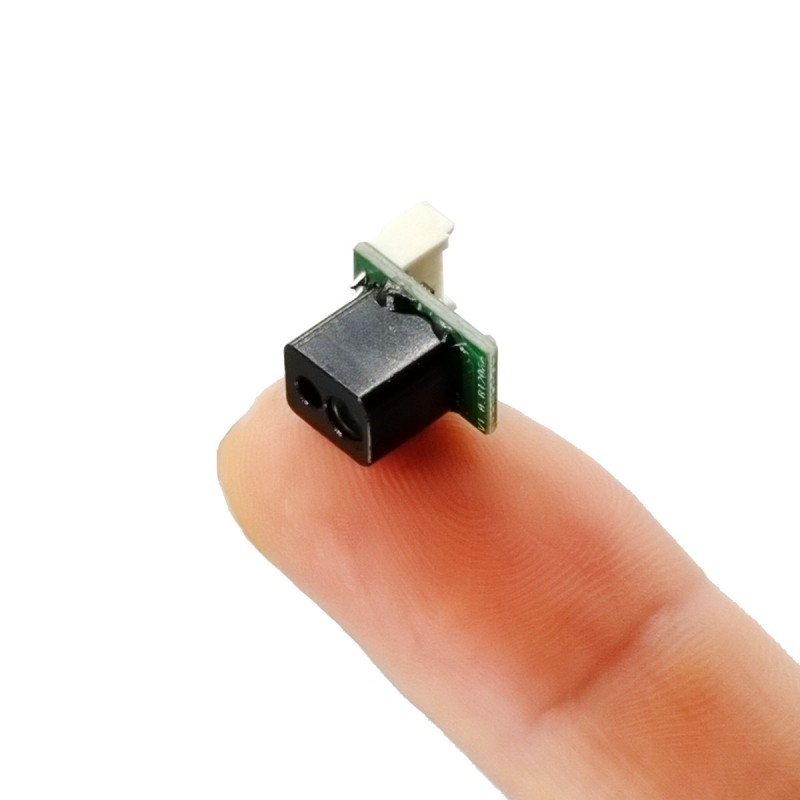

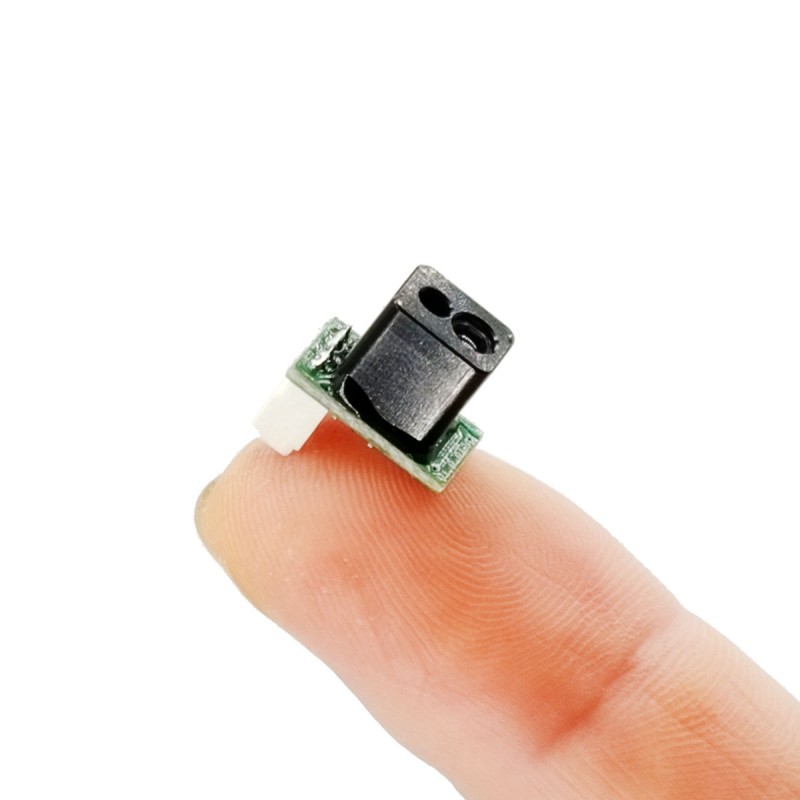

100Hz 10m ToF सिंगल-पॉइंट रेंजिंग लिडार मॉड्यूल

ड्रोन ऊंचाई नियंत्रण और बाधा से बचाव
रोबोट बाधा निवारण
औद्योगिक ग्रेड प्रकाश पर्दा
एजीवी/यूएवी बाधा निवारण
परिवहन और औद्योगिक स्वचालन के क्षेत्र में उच्च गति माप और सुरक्षा निगरानी

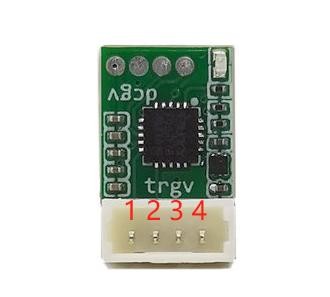

संचार इंटरफेस

दूरी मापने वाला मॉड्यूल बिजली चालू होने के बाद सक्रिय आउटपुट डेटा (एक फ्रेम में डेटा के 4 बाइट्स), आउटपुट 65535 जब इसे मापा नहीं जा सकता है
उदाहरण: 5सी 02 11 ईसी
5सी: फिक्स्ड फ्रेम हेडर 1 बाइट
02 11: दो बाइट्स यह इंगित करने के लिए कि 4354 मिमी की माप दूरी, मोड का छोटा अंत, 0-65535 मिमी की सीमा
ईसी: 02 की शुरुआत से 11 के अंत तक, एक-बाइट का व्युत्क्रम लेने के लिए चेकसम का योग करना
चेकसम फ़ंक्शन: (दूसरे बाइट से शुरू होकर अंतिम बाइट के अंत तक, योग और उलटा)
uint8_t चेक_सम(uint8_t *_pbuff, uint16_t _cmdLen)
{
uint8_t cmd_sum=0;
uint16_t मैं;
for(i=0;i<_cmdLen;i++)
{
cmd_sum += _pbuff[i];
}
cmd_sum = (~cmd_sum);
वापसी cmd_sum;
}

- उत्पाद में रिवर्स कनेक्शन और ओवर-वोल्टेज सुरक्षा नहीं है, कृपया सही बिजली आपूर्ति और वायरिंग के लिए विनिर्देशों का पालन करें
- उत्पाद लेजर क्लास1 है, कृपया उत्पाद चालू होने के बाद सीधे लेंस को न देखें
- जब धूल भरे वातावरण में उपयोग किया जाता है, तो उत्पाद के लेंस के बाहर एक लाल पारभासी ग्लास या ऐक्रेलिक पैनल जोड़ने की सिफारिश की जाती है (905nm तरंग दैर्ध्य बैंड पर 85% से कम की संप्रेषण दर के साथ)
- उत्पाद से संपर्क करते समय, उत्पाद को खराब होने से बचाने के लिए कृपया एंटी-स्टैटिक दस्ताने पहनें
- अत्यधिक परावर्तक वस्तुओं (जैसे 3एम टेप), दर्पण आदि को मापते समय उत्पाद विफलता के जोखिम को मापने में प्रभावी नहीं होगा।
