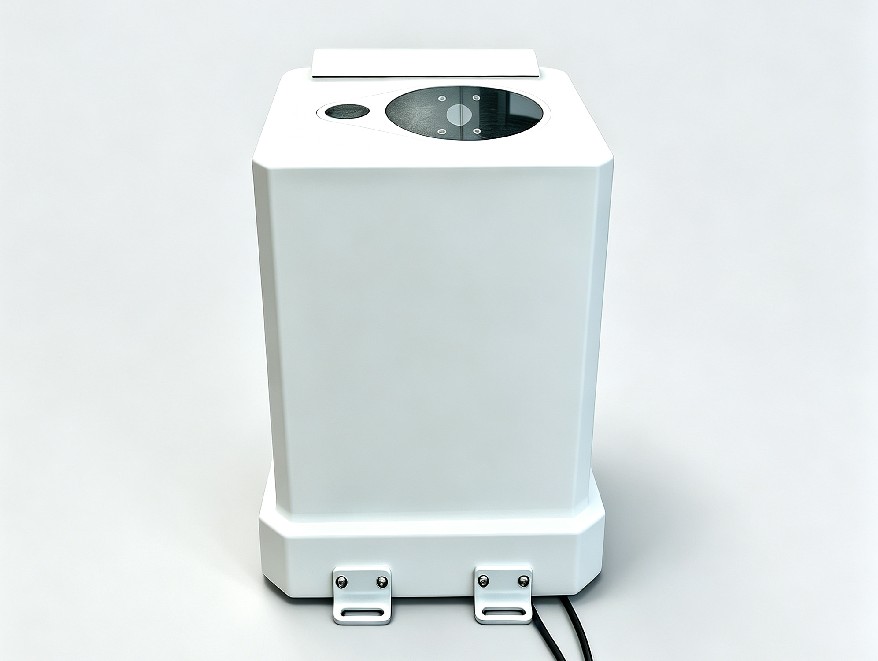

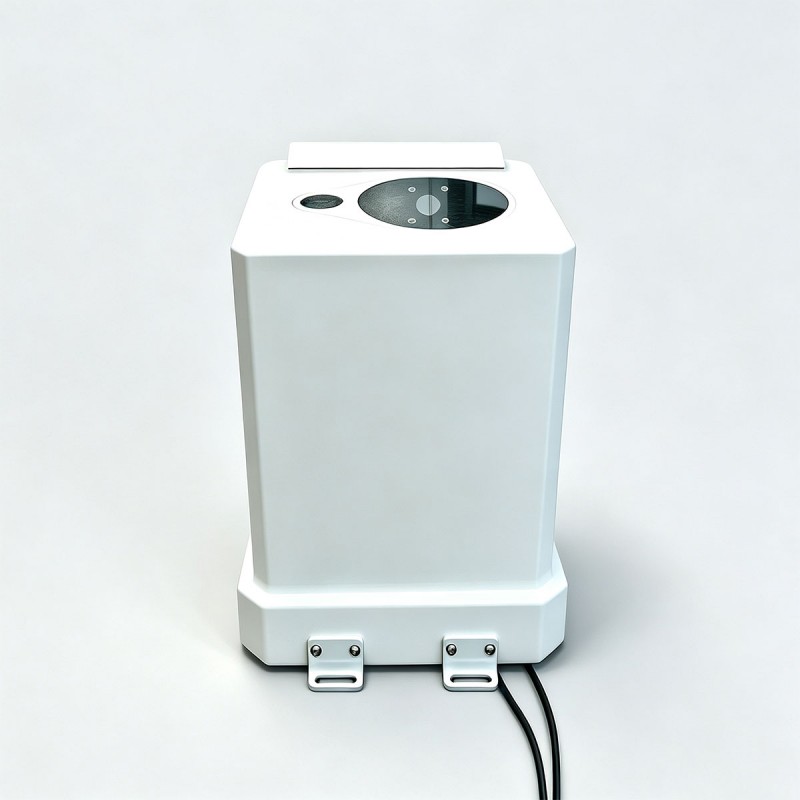

मौसम विज्ञान के लिए लिडार सीलोमीटर

अधिकतम क्लाउड डिटेक्शन रेंज: 49210 फीट
स्थानिक विभेदन: 5 मी
पता लगाने योग्य बादल परतें: 5 परतें

मौसम संबंधी अवलोकन और मौसम पूर्वानुमान
विमानन मौसम सहायता (हवाई अड्डे, हेलीपोर्ट)
समुद्री मौसम सहायता (जहाज, अपतटीय प्लेटफार्म)
सैन्य मौसम सहायता
पर्यावरण निगरानी (वायुमंडलीय एरोसोल, प्रदूषक)
मौसम संशोधन (वर्षा वृद्धि कार्यों के लिए मार्गदर्शन)
वैज्ञानिक अनुसंधान और शिक्षा (वायुमंडलीय विज्ञान और सुदूर संवेदन प्रशिक्षण)
अभिन्न बादल आवरण का मापन

ध्यान दें: इस उत्पाद ने मौसम विज्ञान प्राधिकरण से प्रासंगिक प्रमाणीकरण प्राप्त किया है। इसके प्रदर्शन विनिर्देश, पर्यावरणीय अनुकूलनशीलता और माप सटीकता सभी मौसम संबंधी अवलोकन मानकों की आवश्यकताओं का अनुपालन करते हैं। माप डेटा विश्वसनीय हैं, और इकाई स्थिर रूप से संचालित होती है, जो मौसम संबंधी अवलोकन सेवाओं के लिए भरोसेमंद निगरानी आश्वासन प्रदान करती है।

STA-LC56 लेजर सीलोमीटर एक माइ-स्कैटरिंग लिडार है। यह 15 किमी (49210 फीट) से नीचे निचले वायुमंडल में धूल और बादल-कोहरे कणों जैसे एयरोसोल का पता लगाने के लिए लेजर पर वायुमंडलीय एयरोसोल कणों के माइ-स्कैटरिंग प्रभाव को अपनाता है। अन्य प्रकीर्णन तंत्रों की तुलना में, मी-स्कैटरिंग में एक बड़ा प्रकीर्णन क्रॉस-सेक्शन और मजबूत इको सिग्नल होते हैं। चूंकि अधिकांश वायुमंडलीय एयरोसोल कण कम ऊंचाई पर वितरित होते हैं, इसलिए आसानी से पता लगाया जा सकता है। उपकरण को हवाई अड्डों, जहाजों, मोबाइल सर्वेक्षण वाहनों, मौसम विज्ञान स्टेशनों और अन्य परिदृश्यों में क्लाउड-बेस ऊंचाई और एकीकृत क्लाउड मात्रा के अवलोकन के लिए तैनात किया गया है।

लेज़र रेंजिंग सिद्धांत पर काम करते हुए, सीलोमीटर वायुमंडल में आवधिक लेज़र स्पंदों का उत्सर्जन करता है। रिसीवर बादलों और वायुमंडल से पीछे-बिखरे हुए प्रतिध्वनि संकेतों को पकड़ता है। प्रोसेसर अलग-अलग ऊंचाई पर वायुमंडलीय विलुप्ति गुणांक प्राप्त करने के लिए प्राप्त संकेतों को संसाधित करता है और विपरीत गणना करता है, ताकि क्लाउड परतों की पहचान की जा सके और क्लाउड-बेस ऊंचाई की गणना की जा सके।

मुख्य कार्य
ए) यह वास्तविक समय में क्लाउड बेस ऊंचाई, क्लाउड परत मोटाई और वायुमंडलीय सीमा परत ऊंचाई को माप और प्रदर्शित कर सकता है, और अस्पष्ट आकाश स्थितियों के तहत लंबवत दृश्यता डेटा आउटपुट कर सकता है।
बी) यह मल्टी-लेयर क्लाउड डिटेक्शन, 5 क्लाउड लेयर्स तक की पहचान और माप का समर्थन करता है, और प्रत्येक लेयर के क्लाउड बेस ऊंचाई, क्लाउड मोटाई और एकीकृत क्लाउड मात्रा को सिंक्रोनाइज़ करता है।
ग) यह स्थिर उपकरण संचालन सुनिश्चित करते हुए, मुख्य घटकों की परिचालन स्थिति और कामकाजी मापदंडों की निगरानी के लिए एक स्वचालित स्व-जांच फ़ंक्शन से सुसज्जित है।
घ) यह बाहरी टर्मिनल सॉफ्टवेयर के माध्यम से पैरामीटर कॉन्फ़िगरेशन का समर्थन करता है और पावर-ऑफ सुरक्षा की सुविधा देता है। बिजली गुल होने के बाद सभी कॉन्फ़िगर किए गए पैरामीटर बिना किसी नुकसान के स्थायी रूप से सहेजे जा सकते हैं।
ई) आउटपुट डेटा प्रारूप पूरी तरह से सतह मौसम विज्ञान अवलोकन डेटा शब्दकोश में निर्दिष्ट सीलोमीटर विनिर्देशों का अनुपालन करता है, जो मानकीकृत डेटा आउटपुट और मौसम संबंधी व्यापार प्रणालियों के साथ सुविधाजनक डॉकिंग का एहसास कराता है।
च) ऑप्टिकल लेंस सेल्फ-क्लीनिंग और उपकरण सेल्फ-हीटिंग सहित बुद्धिमान स्वचालित नियंत्रण कार्यों के साथ एकीकृत, जो जटिल बाहरी कामकाजी वातावरण के अनुकूल होता है।
छ) अंतर्निहित डेटा भंडारण कम से कम 3 महीने तक ऐतिहासिक निगरानी डेटा की निरंतर रिकॉर्डिंग और संरक्षण का समर्थन करता है, जिससे डेटा समीक्षा और विश्लेषण की सुविधा मिलती है।

बादल विकास आरेख

वक्र प्रदर्शन
