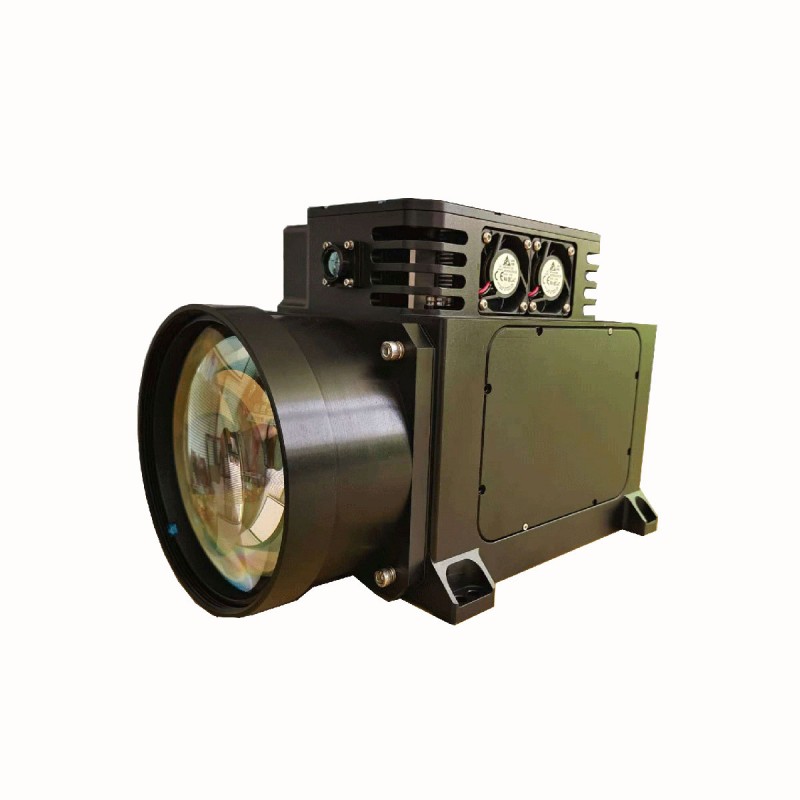

10 किमी लेजर रेंजफाइंडर मॉड्यूल एंटी ड्रोन स्टेक्ट के लिए

STA-WR10000X UAV लक्ष्यों को मापने के लिए एक समर्पित लेजर रेंजिंग मॉड्यूल है। यह 1064nm YAG लेजर के आधार पर विकसित किया गया है, जिसमें 0.8 MRAD और उच्च गुणवत्ता वाले लेजर बीम तक का एक बड़ा विचलन कोण है। यह आसानी से 10 किमी की दूरी पर 0.1m m के प्रतिबिंब क्षेत्र के साथ UAV लक्ष्य पर लॉक कर सकता है और 15 किमी दूर तक 2㎡ UAV लक्ष्य के प्रतिबिंब क्षेत्र के साथ एक UAV लक्ष्य को माप सकता है।

जांच भेजें

उत्पाद वर्णन

क) स्वयं की जाँच सूचना प्रतिक्रिया समारोह में सक्षम;
बी) दोष स्थान और दोष मोड प्रतिक्रिया में सक्षम;
ग) धारावाहिक संचार में सक्षम।

उत्पाद पैरामीटर

नमूना	STA-WR10000X	नोट
वेवलेंथ	1064nm
विचलन कोण	0.8 ± 0.1mard
अधिकतम सीमा	≥10000 मीटर	चिंतनशील क्षेत्र 0.1 वर्ग मीटर
अधिकतम सीमा	≥15000m	चिंतनशील क्षेत्र 2 वर्ग मीटर
मिनी	≤150m
शुद्धता	± 2M （RMS）
आवृत्ति	1। 5, 10, 20Hz समायोज्य
इंटरफ़ेस	RS-422	अनुकूलन
वोल्टेज आपूर्ति	24V	अनुकूलन
ऑप्टिकल अक्ष और बढ़ते संदर्भ विमान के बीच गैर-समानांतरवाद	≤2mrad
कामकाजी बिजली की खपत	≤100W (@20Hz)
प्रचालन तापमान	-40 ℃～+60 ℃
भंडारण तापमान	-50 ℃～+70 ℃
आकार	≤288 × 165 × 191 मिमी
वज़न	≤6.5kg

स्पष्टीकरण: दृश्यता, 20 किमी, आर्द्रता, 80%, यूएवी लक्ष्य परावर्तन 0.3।

बिजली का अंतर

नत्थी करना	परिभाषित करना	नोट
1	वीसीसी	+24v एनोडल
2
3
4
5	Gnd	बिजली की आपूर्ति का नकारात्मक ध्रुव
6
7
8
9	टी+	RS-422
10	आर-
11	टी-
12	आर+
13	संचार gnd
14	Syn+	RS422 डिफरेंशियल एक्सटर्नल टाइमिंग सिस्टम, चौड़ाई> 10US।
15	Syn-	RS422 डिफरेंशियल एक्सटर्नल टाइमिंग सिस्टम, चौड़ाई> 10US।
