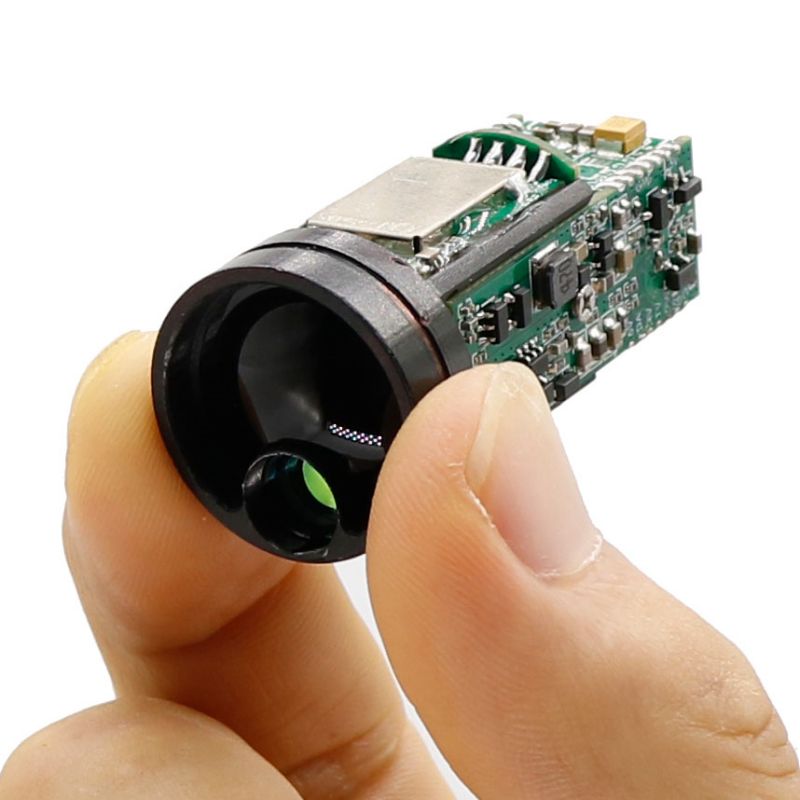

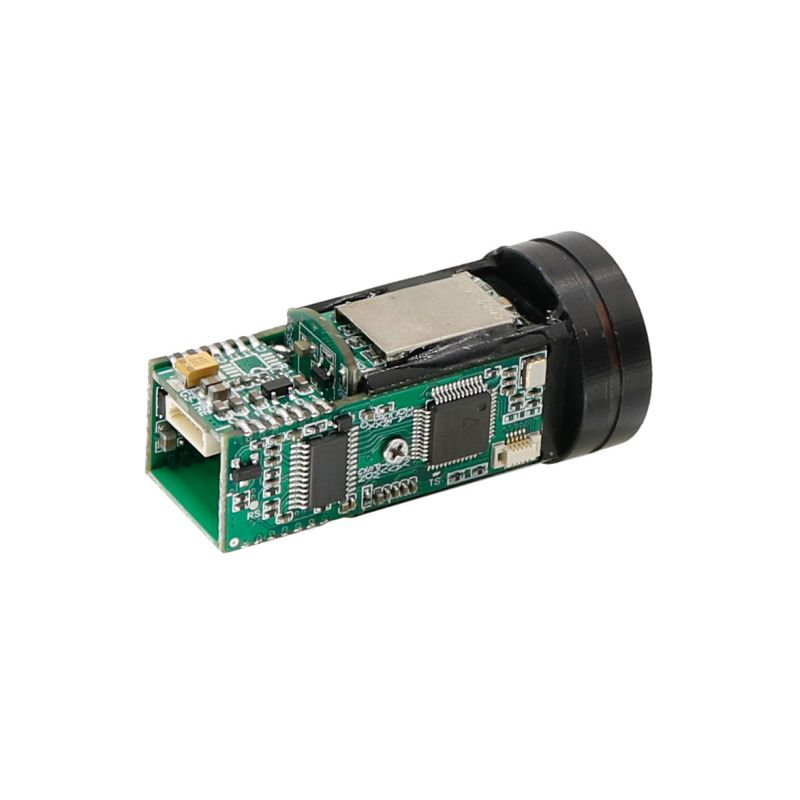

1200 मीटर रेंजफाइंडर मॉड्यूल

1200 मीटर रेंजफाइंडर मॉड्यूल एक नया लाइटवेट और कॉम्पैक्ट रेंजिंग मॉड्यूल है, जो 905nm वेवलेंथ पर काम कर रहा है। उत्पाद मापने की सीमा 1,200 मीटर है। UART-TTL इंटरफ़ेस का उपयोग करना, परीक्षण सॉफ़्टवेयर से लैस, आगे के विकास के लिए सुविधाजनक, छोटे आकार, हल्के वजन और विश्वसनीय प्रदर्शन की विशेषताओं के साथ। इसका उपयोग विमानन, संचार, भूविज्ञान, पुलिस, बाहरी खेल और अन्य अवसरों में किया जा सकता है।

नमूना:STA012X

जांच भेजें

उत्पाद वर्णन

1200 मीटर रेंजफाइंडर मॉड्यूल प्रदर्शन संकेतक

● अंतर्निहित वृद्धि एल्गोरिथ्म, उच्च अवरक्त छवि गुणवत्ता;
● मानक पिकाडिनी गाइड रेल, स्थापित करने और हटाने में आसान;
● छोटी मात्रा, हल्के वजन, कम बिजली की खपत;
● रात के शिकार, आउटडोर खेल, आदि के लिए उपयुक्त है।

परियोजना	तकनीकी मापदण्ड
लेजर तरंग लंबाई	905NM
सीमा सीमा	5M-1200 मीटर
सटीकता	± 0.5 मीटर
दूरी माप आवृत्ति	1Hz
चतुर्थय माप दर	≥98%
झूठी अलार्म दर	≤1%
विचलन का कोण	≤6mrad
कैलिबर प्राप्त करें	18 मिमी
संचार इंटरफेस	UART-TTL
वोल्टेज आपूर्ति	3.3-5V
कार्य शक्ति खपत	≤1.1w
स्टैंडबाय बिजली की खपत	≤50MW
आकार	Ф 23 मिमी 48 मिमी

वज़न	≤20g
तापमान रेंज आपरेट करना	-15 ℃ -+60 ℃
भंडारण तापमान सीमा	-55 ℃ -+70 ℃

इंटरफ़ेस

1 विद्युत इंटरफ़ेस

नत्थी करना	परिभाषा	व्याख्या करना
1	Gnd	पावर एनोड-
2	5V	बिजली की आपूर्ति कैथोड + 5V / 1 ए बिजली की आपूर्ति
3	एनसी	हवा में लटका देना
4	TXD	मॉड्यूल सीरियल पोर्ट टीटीएल स्तर भेजता है
5	आरएक्सडी	मॉड्यूल सीरियल पोर्ट टीटीएल स्तर प्राप्त करता है
6	में#	मॉड्यूल सक्षम पिन, 0V निम्न स्तर सक्षम, 5V उच्च स्तर की विकलांगता
