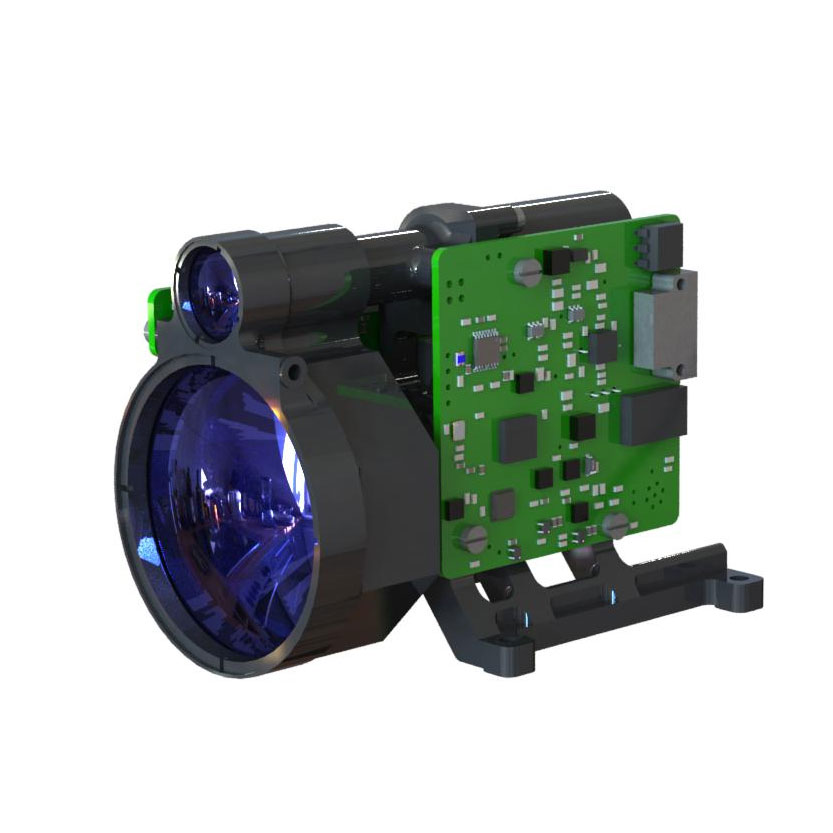

13 किमी रेंजफाइंडर मॉड्यूल

STA-D1013B 13 किमी रेंजफाइंडर मॉड्यूल 1535nm एर्बियम ग्लास लेजर मॉड्यूल को स्वतंत्र रूप से jioptics द्वारा विकसित किया गया है, जिसमें कम बिजली की खपत, कॉम्पैक्ट संरचना, उच्च परिशुद्धता, लंबी मापने की दूरी और मानव नेत्र सुरक्षा की विशेषताएं हैं।

जांच भेजें

उत्पाद वर्णन

अधिकतम मापने की सीमा: नाटो लक्ष्य, 10000 मी; विशिष्ट लक्ष्य: 15000 मीटर
सटीकता ± 1m
मापन सटीकता% 98%
वजन ≤230g

13 किमी रेंजफाइंडर मॉड्यूल सुविधाएँ

1। एकीकृत संरचनात्मक डिजाइन, सदमे और कंपन प्रतिरोध, उच्च विश्वसनीयता, मजबूत पर्यावरण अनुकूलनशीलता;
2। 1535nm पंप क्यू-स्विच्ड एर्बियम ग्लास लेजर इंटीग्रेटेड स्ट्रक्चर डिज़ाइन और एंड-फेस मल्टी-पॉइंट सीलिंग इंस्टॉलेशन मोड, स्ट्रॉन्ग एंटी-मिसडजस्टमेंट क्षमता, टिकाऊ, लंबे समय तक कामकाजी जीवन और मानव नेत्र सुरक्षा;
3। सर्किट का आंतरिक इंटरफ़ेस सभी वेल्डेड वायर डायरेक्ट कनेक्शन प्रक्रिया, ठोस और विश्वसनीय है, जो ढीले कनेक्टर, ऑक्सीकरण और जल वाष्प के कारण शॉर्ट सर्किट या खराब संपर्क से बच सकता है, और उत्पाद विश्वसनीयता और जीवन में सुधार कर सकता है।

STA-D1013B लेजर रेंजफाइंडर मॉड्यूल के लिए उत्पाद प्रदर्शन सूचकांक

वस्तु	अनुक्रमणिका
नमूना	STA-D1013B
परिचालन तरंग दैर्ध्य	1535nm ± 10nm
रेंज रेंज	50 मीटर -15000 मीटर
प्रदर्शन	15000 मीटर	विशिष्ट लक्ष्य, दृश्यता, 25 किमी
	13000 मीटर	बड़ा लक्ष्य, दृश्यता, 25 किमी
	10000 मीटर	दृश्यता, 25 किमी, 2.3 मीटर × 2.3 मीटर वाहनों के लिए 0.3 परावर्तकता के साथ लक्ष्य
नमी	≤ 60%
सटीकता	± 1m
सटीकता दर	≥98%
सीमा समाधान	≤50m
विचलन कोण	≤0.3mrad
आवृत्ति	एक बार, 1Hz, 5Hz, 10Hz
आकार	≤95 मिमी × 60.5 मिमी × 71.5 मिमी
वोल्टेज	18v ～ 36V
कामकाजी बिजली की खपत	औसत बिजली की खपत: ≤ 4W
स्टैंडबाय बिजली की खपत	≤1.8w
कार्य -तापमान	-40 ℃～+60 ℃
भंडारण तापमान	-55 ℃～+70 ℃
वज़न	≤230g

STA-D1013B LRF मॉड्यूल के लिए संरचना स्थापना इंटरफ़ेस

STA-D1013B लेजर रेंजफाइंडर मॉड्यूल के लिए उत्पाद फ़ंक्शन

● लेजर फ़ंक्शन;
● पावर-ऑन और तापमान संग्रह समारोह;
● रेंज गेटिंग फ़ंक्शन;
● हेड और एंड टार्गेट रेंजिंग फ़ंक्शन;
● पावर रिवर्स प्रोटेक्शन फ़ंक्शन;
● स्व-चेक फ़ंक्शन;
● लेजर उत्सर्जन समय समारोह संचित;
● सीरियल पोर्ट अपडेट प्रोग्राम फ़ंक्शन के साथ;
● एक अलग पावर-ऑन कंट्रोल सिग्नल फ़ंक्शन प्रदान करता है।

बिजली का अंतर

ऊपरी कंप्यूटर अंत J30JZLN15ZKWA000 सॉकेट के J30JZLN15ZKWA000 सॉकेट के साथ J30JZ/XN15TJCAL01 आयताकार कनेक्टर के माध्यम से क्रॉस-लिंकिंग परीक्षण का एहसास करता है। रेंजफाइंडर के बिजली आपूर्ति और संचार पोर्ट की पिन परिभाषा निम्न तालिका में दिखाया गया है।

रेंजफाइंडर अंत में बिजली की आपूर्ति और संचार बंदरगाह की पिन परिभाषा

पिन नंबर	संख्या	संचरण दिशा	नोट
पी-1	VIN+	इनपुट शक्ति सकारात्मक ध्रुव	ऊपरी कंप्यूटर बिजली की आपूर्ति
पी 2	VIN+
पी -3	VIN+
पी 4	पावर-ऑन कंट्रोल+	पावर-ऑन कंट्रोल+	शॉर्ट-सर्किट पी -12 को बिजली देने के लिए
पी -5	Rs422_txd+	संकेत आउटपुट पोर्ट	कंप्यूटर की मेजबानी करने के लिए रेंजफाइंडर
पी -6	Rs422_rxd+	संकेत इनपुट पोर्ट	ऊपरी कंप्यूटर से रेंजफाइंडर
पी 7	Rs422_gnd	संचार भूमि तार
पी-8	एनसी	निलंबित
पी-9	Vin-	इनपुट शक्ति ऋणात्मक ध्रुव	ऊपरी कंप्यूटर बिजली की आपूर्ति
पी -10	Vin-
पी -11	Vin-
पी -12	पावर-ऑन कंट्रोल-	पावर-ऑन कंट्रोल-	शॉर्ट-सर्किट पी -4 को पावर पर
पी -13	Rs422_txd-	संकेत आउटपुट पोर्ट	कंप्यूटर की मेजबानी करने के लिए रेंजफाइंडर
पी -14	Rs422_rxd-	संकेत इनपुट पोर्ट	ऊपरी कंप्यूटर से रेंजफाइंडर
पी -15	एनसी	निलंबित
