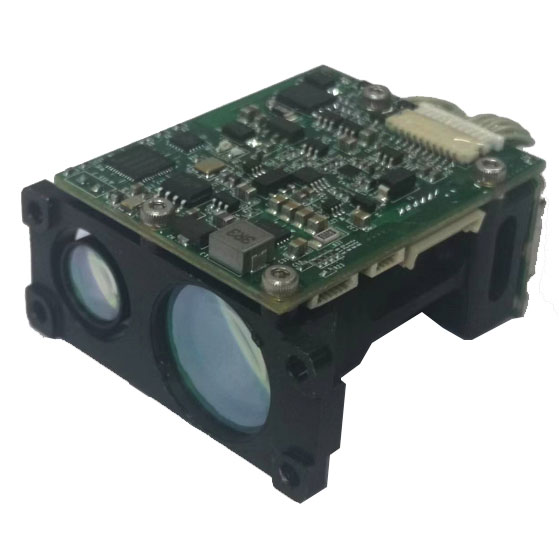

1535nm 10 किमी लेजर रेंजफाइंडर मॉड्यूल

Jioptics 1535nm STA0410 1535NM 10 किमी लेजर रेंजफाइंडर मॉड्यूल विशेष रूप से OEM एकीकरण के लिए डिज़ाइन किया गया है और अग्नि नियंत्रण प्रणालियों, विमान/UAV, टैंक/UGA, जहाजों, सीमा, सीमा निगरानी प्रणाली और अन्य अनुप्रयोगों के लिए सटीक माप प्रदान कर सकता है।
अधिकतम रेंज and 10000 मीटर
रेंज 2.3 × 2.3 मीटर लक्ष्य आकार .4000 मीटर
दूरी मापने सटीकता ± 1m
सटीकता को मापने के लिए। 98%
वजन .5 69.5g

नमूना:STA0410

जांच भेजें

उत्पाद वर्णन

1535nm 10 किमी लेजर रेंजफाइंडर मॉड्यूल एक प्रकार की सटीक दूरी संवेदी उपकरण है, लेजर द्वारा ऑप्टिकल सिस्टम लेजर उत्सर्जन ऑप्टिकल सिस्टम लेजर ट्रांसमीटर लेजर रिसीवर पावर और कंट्रोलर और शेल (जैसा कि चित्र 1 में दिखाया गया है), जमीन या वाहन प्लेटफॉर्म पर स्थापित किया गया है, और वाहन दृश्य प्रणाली के साथ, टारगेटिंग टारगेट, टारगेटिंग टारगेट, ट्रैचिंग टारगेट, ट्रैचिंग टारगेट, ट्रैचिंग टारगेट, लॉक, और आउटपुट उस ध्वज सिग्नल को जो लक्ष्य को खोजा गया है, और फिर ऊपरी कंप्यूटर के लिए आउटपुट इंटरफ़ेस के माध्यम से दूरी डेटा शुरू करें

लेजर रेंजफाइंडर की मुख्य विशेषताएं हैं: पता लगाने की दूरी, लंबी मात्रा, छोटे वजन और प्रकाश प्रतिक्रिया समय तेजी से पता लगाने और उच्च सटीकता कई लक्ष्यों का पता लगा सकती है, और आउटपुट लक्ष्य दूरी डेटा को युद्धक्षेत्र संचार नेटवर्क में फ्यूज किया जा सकता है।

मुख्य प्रदर्शन और तकनीकी पैरामीटर

लेजर तरंग लंबाई	1.535μM
स्टैंडबाय करंट	0.11a, औसत वर्तमान 0.25A @5V बिजली की आपूर्ति;
ऑपरेटिंग वोल्टेज	3.3V ~ 5.4V
झूठी अलार्म दर	≤1%
लगभग परीक्षण दर	98%
न्यूनतम परीक्षण सीमा	20 मीटर
लेकर	4 किमी (2.3x2.3 मीटर कार), 10 किमी का बड़ा लक्ष्य;
शुद्धता	± 1m
कार्य -आवृत्ति	1 हर्ट्ज, 5 हर्ट्ज, आपातकालीन 10Hz;
विचलन कोण	≤0.5mrad
पहले और अंतिम लक्ष्यों का चयन
आउटपुट इंटरफ़ेस	RS-422
भंडारण	12 साल का भंडारण जीवन
पर्यावरणीय उपयुक्तता
2 बढ़ाना तापमान	-40 ° C ~+ 55 ° C
भंडारण तापमान	-50 ° C ~ + 70 ° C

इंटरफ़ेस मोड

नत्थी करना	प्रतीक	समारोह	रंग	व्याख्या करना
1	टी+	संचार संकेत	लाल	पीसी आरएक्स + से कनेक्ट करें
2	टी-	संचार संकेत	काला	पीसी आरएक्स-
3	आर-	संचार संकेत	पीला	पीसी मशीन TX से कनेक्ट करें-
4	आर+	संचार संकेत	हरा	पीसी TX + से कनेक्ट करें
5	Gnd	संवाद	नीला
6	Gnd	को शक्ति	सफ़ेद
7	+5V/3A	सामान्य आपूर्ति	नारंगी
8	Gnd	को शक्ति	भूरा

रेंजफाइंडर मॉड्यूल आकार

अनुप्रयोग परिदृश्य

Jioptics Laser के मॉड्यूल का व्यापक रूप से सैन्य या नागरिक दृश्यों (मानव रहित हवाई वाहनों, फोटोइलेक्ट्रिक पॉड्स, थर्मल इमेजिंग उपकरण, आदि) में उपयोग किया जाता है। सबसे चुनौतीपूर्ण वातावरण में, उच्च प्रदर्शन और उच्च विश्वसनीयता एक महत्वपूर्ण भूमिका निभाती है। अपने उत्पाद को अपनी सीमाओं से अधिक करने के लिए ठोस समाधान।
