1570 एनएम 5 किमी एंटी-ड्रोन लेजर रेंजिंग मॉड्यूल

जियोप्टिक्स टीम द्वारा विकसित STA-CR5000X लेजर रेंजिंग मॉड्यूल, एक आंखों के लिए सुरक्षित 1570nm OPO लेजर असेंबली का उपयोग करता है। इसमें उत्कृष्ट वायुमंडलीय प्रवेश, सूरज की रोशनी, धूल और अन्य परिवेश प्रकाश स्रोतों से हस्तक्षेप के प्रति कम संवेदनशीलता है, और जटिल जलवायु परिस्थितियों में अल्ट्रा-लंबी दूरी मापने में सक्षम है, उच्च गुप्तता के साथ इसका पता लगाना मुश्किल हो जाता है। रेंज प्रदर्शन: 5000 मीटर (0.3x0.3 मीटर यूएवी लक्ष्य), 10000 मीटर (2.3x2.3 मीटर नाटो लक्ष्य) रेंजिंग सटीकता ± 2 मी माप सटीकता ≥ 98% वज़न ≤ 1.2 किग्रा

जांच भेजें

उत्पाद वर्णन

आवेदन क्षेत्र

एयरबोर्न/ड्रोन पॉड

कार पर लगा हुआ जिम्बल

तटीय सुरक्षा

एंटी ड्रोन दूरी माप

सुरक्षा पैन झुकाव और अन्य प्रणालियों का एकीकरण

CR5000X नेत्र-सुरक्षित एलआरएफ मॉड्यूल के लिए उत्पाद प्रदर्शन सूचकांक

वस्तु	तकनीकी मापदण्ड	अनुदेश
नमूना	STA-CR5000X
कार्यशील तरंग दैर्ध्य	1570एनएम
नाड़ी की चौड़ाई	मिनी रेंज
नेत्र सुरक्षा	बॉड दर 115200बीपीएस
एपर्चर प्राप्त करना	Φ60मिमी
उत्सर्जन एपर्चर	Φ30मिमी
रेंजिंग क्षमता	200 मीटर-15 किमी
रेंजिंग रेंज	≥20000 मी	अधिकतम रेंज
	≥12000 मी	बड़ा लक्ष्य, परावर्तनशीलता: 0.6, प्रेक्षक दृश्यता 25 किमी
	≥10000 मी	नाटो लक्ष्य
	≥7000 मी	मानव लक्ष्य
	≥5000 मी	DJI Phantom 4 UAV target
मिनी रेंज	200 मीटर
बहु-लक्ष्य का पता लगाना	3 लक्ष्य तक
रेंजिंग सटीकता	±2मी	आरएमएस
रेंजिंग आवृत्ति	1~10Hz समायोज्य
सटीकता दर	≥98%
गलत अलार्म दर	1%
विचलन कोण	>0.8mrad
संचार इंटरफेस	RS-422	बॉड दर 115200बीपीएस
वोल्टेज	डीसी 18-30वी
सामान्य तापमान स्टैंडबाय बिजली की खपत	≤20W	सामान्य तापमान परीक्षण
चरम शक्ति	≤120W	सामान्य तापमान परीक्षण
पहले से गरम करने का समय	≤ 1 मिनट	कमरे के तापमान पर
कार्य तापमान	-40℃～+60℃
भंडारण तापमान	-55℃～+70℃
ठंडा करने की विधि	हवा ठंडी करना
आकार	≤181मिमी×67मिमी×115मिमी
वज़न	≤1.2 किग्रा
मुख्य समारोह	पहला और आखिरी लक्ष्य लेकर; बहु-लक्ष्य रेंजिंग; दूरी चयनात्मकता;
अधिक कार्य	ए) सेल्फ चेकिंग फ़ंक्शन से लैस; बी) लक्ष्य दूरी माप; सी) संचार इंटरफेस के माध्यम से सॉफ्टवेयर अपग्रेड और पैरामीटर अपडेट का समर्थन करें।

1) नाटो लक्ष्य आकार 2.3 मीटर × 2.3 मीटर; मानव लक्ष्य का आकार 0.5 मीटर × 1.7 मीटर; यूएवी लक्ष्य आकार 0.3 × 0.3 मीटर; परावर्तनशीलता 30%, पर्यवेक्षक दृश्यता≥ 25 किमी।

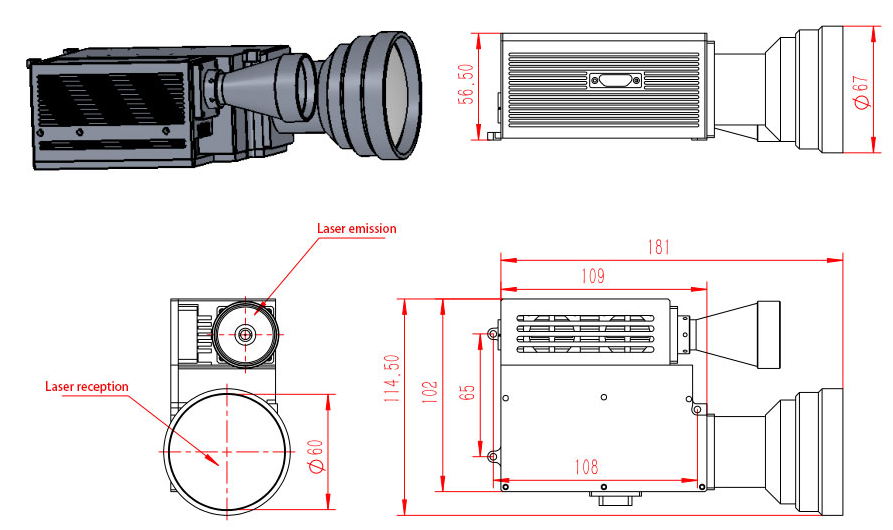

यांत्रिक संरचना

नोट: उत्पाद का आकार आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

इंटरफ़ेस परिभाषा

Y50X-12119TKZ कनेक्टर इंटरफ़ेस परिभाषा:

नत्थी करना	परिभाषा
1,2	24V+
9、10	जी.एन.डी
4	आरएस422_आरएक्स+
5	RS422_RX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	बाह्य तुल्यकालिक इनपुट+
15	बाहरी तुल्यकालिक इनपुट-
8	केस ग्राउंड
3、11	पावर स्विच टर्मिनल
14、16、17、18、19	/
