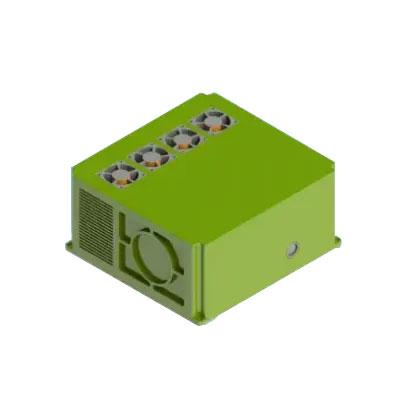

1570NM OPO लेजर 80MJ 20Hz
उच्च-शक्ति वाले इलेक्ट्रो-ऑप्टिकल क्यू-स्विच्ड 1570NM OPO लेजर 80MJ 20Hz, अंतर्निहित ड्राइव सर्किट कंट्रोल सिस्टम के साथ, 1 ~ 20Hz (समायोज्य) की पल्स रिपीटिशन दर, पीक पावर Mam80MJ, डाइवर्जेंस एंगलवर्क 6MRAD, लेज़र रडार, लेज़र रेंजिंग और फोटोइलेक्ट के लिए एक आदर्श प्रकाश स्रोत है।
पीक तरंग दैर्ध्य: 1570NM
मोनो-पल्स एनर्जी: 80mj
ऑपरेटिंग फ़्रीक्वेंसी: 1-20Hz） एडजस्टेबल）
ऑपरेटिंग तापमान: -40 ° C ~+60 ° C
जांच भेजें
उत्पाद वर्णन
1570NM OPO लेजर 80MJ 20Hz तकनीकी पैरामीटर
| वेवलेंथ |
1570NM |
| चरम शक्ति |
≥10MW |
| पल्स चौड़ाई |
≤10ns |
| नाड़ी दोहराव दर |
1 ~ 20Hz (समायोज्य) |
| विचलन कोण |
≤6mrad |
| निरंतर संचालन समय |
) 5min (@20Hz, कमरे के तापमान के तहत) |
| परिचालन तापमान |
-40 ℃～ 60 ℃ |
| भंडारण तापमान |
-45 ℃～ 70 ℃ |
| कंपन |
इसे वाहन/पोत-माउंटेड स्थिति पर लागू किया जा सकता है |
| आयाम |
≤208 मिमी × 220 मिमी × 80 मिमी |
| वज़न |
≤3.6kg |
| बिजली की आपूर्ति |
DC18V ~ 32V |
| बिजली की खपत | पीक पावर की खपत 600W से अधिक नहीं है |
| स्टैंडबाय बिजली की खपत 160W से अधिक नहीं है |
|
| गर्मी-अपच करने की विधि |
हवा ठंडी करना |
पिन परिभाषा
| तालिका 1 "DC28V" परिभाषा | ||
| नत्थी करना। | परिभाषा | |
| 1 ~ 8 |
24V+ |
|
| 9 ~ 15 |
Gnd |
|
| तालिका 2 संचार इंटरफ़ेस |
||
| नत्थी करना। नहीं |
परिभाषा नोट। |
टिप्पणी। |
|
1 |
बाहरी ट्रिगर+ |
3.3V अंतर |
|
2 |
बाहरी ट्रिगर- |
|
|
3 |
RS422 RX+ |
धारावाहिक बंदरगाह संचार |
|
4 |
RS422 RX- |
|
|
5 |
RS422 TX+ |
|
| 6 | RS422 TX- |
|
| 7 | Gnd |
सिग्नल GND |
| 8 | बाहरी सिंक्रनाइज़ेशन+ |
3.3V अंतर |
| 9 | बाहरी सिंक्रनाइज़ेशन- |
|
|
10 |
एनसी |
|
OEM/ODM 1570NM लेजर
Jioptics आपके लिए 1570NM OPO लेजर की विभिन्न ऊर्जा को अनुकूलित कर सकता है
आकार
हॉट टैग: 1570NM OPO लेजर 80MJ 20Hz, निर्माता, आपूर्तिकर्ता, फैक्ट्री, चीन, चीन में निर्मित, अनुकूलित, उच्च गुणवत्ता
