मुख्य कार्य: मापने वाली मशीन को लेकर लेजर के मुख्य कार्य हैं:
a ï¼ सिंगल रेंजिंग और कंटीन्यूअस रेंजिंग;
बी ï¼ लक्ष्य निर्देश से पहले और बाद में तीन लक्ष्य लेकर;
सी ï¼ स्व-निरीक्षण समारोह (सहित: वर्तमान एपीडी तापमान, उच्च वोल्टेज मूल्य, आंतरिक वोल्टेज, अंधा क्षेत्र मूल्य);
d ï¼ स्टैंडबाय वेक अप फ़ंक्शन को TTL इंटरफ़ेस में संशोधित किया जा सकता है।
प्रदर्शन
a ï¼ वेवेल्थ रेंज: 1.54um ± 0. 02um
b ï¼ न्यूनतम कार्रवाई दूरी: 30m;
सी ï¼ प्रभावी मार्ग ताकना व्यास: 40 मिमी;
d ï¼ निरंतर रेंज मापने की आवृत्ति: 0. 5Hz-10Hz;
ई ï¼ दूरी माप सटीकता: ± 2m;
f ï¼ Qutest दर:
2 पर्यावरण अनुकूलता
a ï¼ कार्य वातावरण का तापमान: -40C 65C;
b ï¼ स्टोरेज परिवेश तापमान: -55C 70C.
3 विश्वसनीयता
लेजर दालों की औसत संख्या (MNBF) 3IX IO। समय
4 विद्युत विशेषताओं
a ï¼ बिजली आपूर्ति वोल्टेज: DC12V;
बी ï¼ बिजली की खपत: औसत बिजली की खपत 2W से अधिक नहीं है।
5. वज़न ï¼â¤ 150g
6. आकार: 64X42X80 मिमी
7.OEM/ODM लेकर मॉड्यूल और कस्टम समाधान

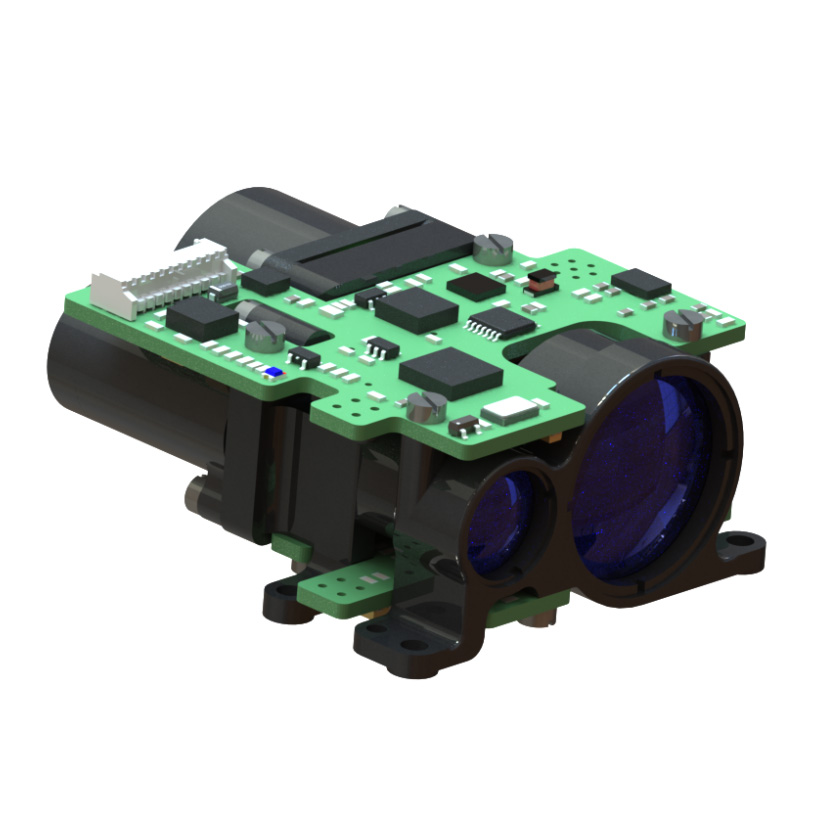

STA0815 को सिस्टम इंटीग्रेटर्स के लिए डिज़ाइन किया गया है जो एक सुविधाजनक, शक्तिशाली और कॉम्पैक्ट लेजर लेकर समाधान की तलाश में हैं। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में विश्वसनीय प्रदर्शन प्रदान करता है।
यह बहुत छोटा, अल्ट्रा-लाइट है, इसमें बिजली की कम खपत होती है और इसे लंबी दूरी पर मापा जा सकता है। यह हैंडहेल्ड डिवाइस (थर्मल इमेजिंग), हथियार माउंटिंग एप्लिकेशन, पोर्टेबल सिस्टम और लाइटवेट सेंसर सूट और मानव रहित हवाई वाहन या यूजीवी के लिए उपयुक्त है।
8. विद्युत इंटरफ़ेस
इलेक्ट्रिकल कनेक्टर मॉडल: J30J; विद्युत इंटरफ़ेस की विस्तृत परिभाषा इस प्रकार है:
पाइप फुट सीरियल नंबर
|
परिभाषा
|
समारोह
|
टिप्पणियां
|
1
|
जीएनडी
|
पृथ्वी
|
|
2
|
जीएनडी
|
पृथ्वी
|
|
3
|
जीएनडी
|
पृथ्वी
|
|
4
|
वीसीसी 12 वी
|
12 वी पर, इनपुट सकारात्मक है
|
पुनरोद्धार
|
5
|
वीसीसी 12 वी
|
12 वी पर, इनपुट सकारात्मक है
|
पुनरोद्धार
|
6
|
आरएस422 आरएक्स
|
सीरियल मुंह प्राप्त करना
|
अपर कंप्यूटर रेंज फाइंडर के लिए
|
7
|
RS422 RX-
|
सीरियल रिसीवर-
|
अपर कंप्यूटर रेंज फाइंडर के लिए
|
8
|
RS422 TX-
|
स्ट्रिंग माउथ सेंसेल्फ सेंड कर सकते हैं
|
अपर कंप्यूटर के लिए रेंज फाइंडर
|
9
|
RS422 TX
|
सीरियल पोर्ट भेजें
|
अपर कंप्यूटर के लिए रेंज फाइंडर
|
संचार प्रोटोकॉल
रेंज फाइंडर और अपर कंप्यूटर के बीच डेटा ट्रांसफर में निम्नलिखित शामिल हैं:
कंट्रोल कमांड: जिसमें स्टार्ट रेंजिंग, कंटीन्यूअस रेंजिंग, सिंगल रेंजिंग, क्वेरी कमांड आदि शामिल हैं।
रिटर्न डेटा: दूरी की जानकारी, परिवेश का तापमान, रेंजफाइंडर स्टेट आदि सहित, रेंज फाइंडर और अपर कंप्यूटर के बीच डेटा एक्सचेंज, 422 बस का उपयोग करना। विशिष्ट सॉफ्टवेयर संचार प्रोटोकॉल निम्नानुसार दिखाया गया है:
संचार प्रारूप: RS422 संचार, 115200bps की पोर्ट दर (जिसे ग्राहकों की आवश्यकताओं के अनुसार बदला जा सकता है);
डेटा प्रारूप: 8-अंकीय डेटा, एक स्टार्ट बिट, एक स्टॉप बिट, कोई समता नहीं, डेटा हेडर बाइट, कमांड पार्ट, डेटा लेंथ, पैरामीटर पार्ट, चेक बाइट; से बना है।
संचार मोड: मुख्य नियंत्रण और रेंज फाइंडर मुख्य-दास संचार मोड को अपनाते हैं, और मुख्य नियंत्रण रेंज फाइंडर को एक नियंत्रण आदेश भेजता है, जो निर्देश प्राप्त करता है और निष्पादित करता है। रेंजिंग स्थिति में, रेंजिंग चक्र के अनुसार डेटा और रेंजिंग की स्थिति वापस आ गई। संचार प्रारूप और कमांड सामग्री निम्न तालिका में दिखाई गई है।
मुख्य नियंत्रण भेजें संदेश प्रारूप इस प्रकार है:
तालिका 2. संदेश प्रारूप भेजने का विवरण
क्रम संख्या
|
नाम
|
व्याख्या करना
|
कोड
|
टिप्पणियां
|
1
|
एसटीएक्सओ
|
संदेश अंकित होने लगा
|
55(एच)
|
|
2
|
अध्यक्ष एवं प्रबंध निदेशक
|
स.ग
|
तालिका 3 देखें
|
|
3
|
लेन
|
डेली
|
प्रारंभ ध्वज, कमांड शब्द और चेक को छोड़कर सभी वर्णों की संख्या
|
|
4
|
डेटाह
|
पैरामीटर
|
|
|
5
|
डेटाल
|
|
|
6
|
जच
|
अलग या सत्यापन
|
प्रभाव बाइट्स के अलावा, अन्य बाइट्स अलग या
|
|
