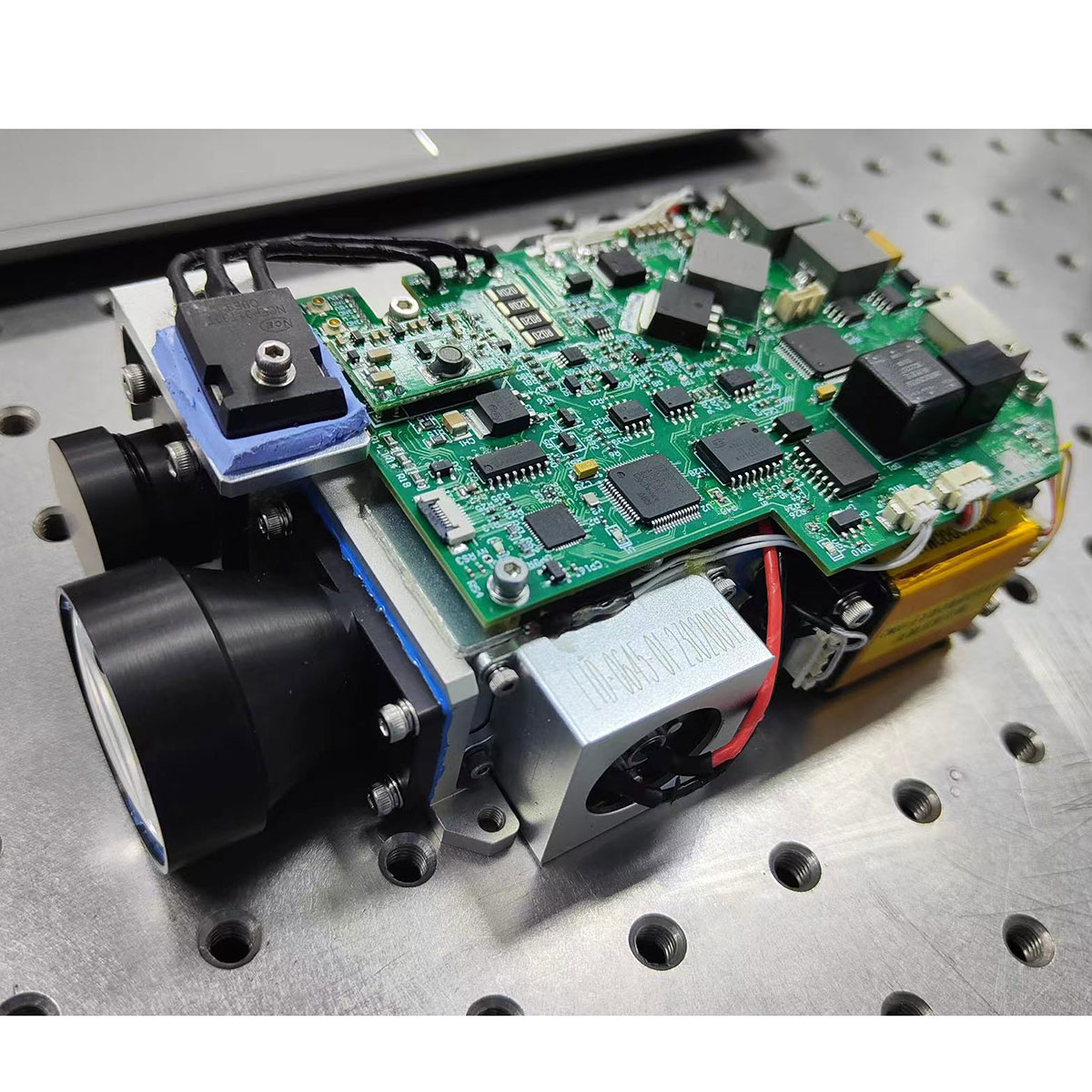

160MJ 1064NM लेजर टारगेट डिज़ाइनर

STA-1064160M मध्यम लेजर फोटोमीटर (इसके बाद लेजर फोटोमीटर के रूप में संदर्भित) एक सटीक फोटोइलेक्ट्रिक उत्पाद है जो लेजर को एक विशिष्ट लक्ष्य तक पहुंचाता है और लेजर उड़ान समय के अनुसार दूरी की जानकारी की गणना करता है। 160MJ 1064NM लेजर टारगेट डिज़ाइनर में उत्कृष्ट प्रदर्शन और सरल संचालन की विशेषताएं हैं।

नमूना:JIO-1064160M

जांच भेजें

उत्पाद वर्णन

अवलोकन

LDR1064-160 लेजर इमेजर लेजर उत्सर्जन इकाई, लेजर प्राप्त करने और इकाई, लेजर ड्राइविंग स्रोत और नियंत्रण और संचार इकाई से बना है।

मुख्य समारोह

लेजर फ़ंक्शन;
लेजर विकिरण समारोह;
फोटोइलेक्ट्रिक आइसोलेशन सिग्नल ट्रिगर है;
बाहरी ट्रिगर फ़ंक्शन है।

160MJ 1064NM लेजर लक्ष्य डिज़ाइनर तकनीकी विनिर्देश

मुख्य संकेतक
कामकाजी तरंग दैर्ध्य	1064nm
लेजर विकिरण ऊर्जा	85MJ और 160MJ दो गियर स्विच किए जा सकते हैं
प्रकाश में देरी	304 ± s ± 1 signs
लेजर बीम फैलाव कोण	≤0.2mrad
विकिरण आवृत्ति	8 ~ 21Hz
आवृत्ति	10Hz
लेजर पल्स चौड़ाई	10ns ~ 15ns
शक्ति स्थिरता	± ± 8%
रेंज रेंज	0.2 मीटर ~ 20 किमी (लक्ष्य आकार 10 मीटर x10 एम x8 मीटर, दृश्यता 30 किमी)
त्रुटि	5 मीटर से अधिक नहीं
लक्ष्य चयन	पहला/दूसरा/अंत
सटीक माप दर	≥ 98%
स्टार्टअप का समय	1min (वैकल्पिक)
काम का समय (सुझाया गया)	रेंजिंग मोड		लेजर लगातार 5min के लिए काम कर रहा है, 4min के लिए आराम करें, लगातार 10 चक्र
	विकिरण विधा		विकिरण समय 120s, बाकी 60s, निरंतर 5 चक्र
पूर्ण सेट वजन	<3.3kg
तापमान
परिचालन तापमान	-40 ℃ ~ +55 ℃
भंडारण तापमान	-40 ℃ ~ +70 ℃
आर्द्र गर्मी
सापेक्षिक आर्द्रता	सापेक्षिक आर्द्रता
तापमान	+25 ° C ° 2 ° C
स्टोरेज का समय	72h
कंपन
कंपन स्पेक्ट्रम आकार (GRMS = 6.06)	20 हर्ट्ज से 80 हर्ट्ज			+3 डीबी/अक्टूबर
	80Hz से 350Hz			G2/0.04 हर्ट्ज
	350Hz से 2000 हर्ट्ज			-3db/oct
कंपन दिशा और समय	कम से कम 10 मिनट के लिए एक दिशा में कंपन करें
नियंत्रण बिंदु	उत्पाद की अधिकतम कठोरता के पास स्थिरता या मिलाते हुए टेबल की सतह में चुना जाना चाहिए, बड़े उपकरण बहु-बिंदु औसत नियंत्रण का उपयोग कर सकते हैं
निगरानी बिंदु	मॉनिटरिंग पॉइंट को परीक्षण के तहत उत्पाद के प्रमुख भाग में चुना जाना चाहिए, ताकि रूट माध्य वर्ग त्वरण प्रतिक्रिया अधिकतम स्वीकार्य डिजाइन से अधिक न हो (GRMS = 6.06)
स्थापना आवश्यकताएं	नमूना कठोरता से झटकों की मेज से जुड़ा हुआ है, और सदमे अवशोषक के साथ उत्पाद को परीक्षण के लिए सदमे अवशोषक को हटा देना चाहिए
प्रदर्शन चेक	पावर-ऑन टेस्ट वाइब्रेशन के दौरान, सभी प्रदर्शन संकेतकों को डिजाइन दस्तावेज़ में निर्दिष्ट तकनीकी आवश्यकताओं को पूरा करना चाहिए। विफलता के मामले में, इसे मरम्मत करने की अनुमति दी जाती है। जब मरम्मत के बाद स्वीकृति परीक्षण किया जाता है,
तापमान की रेंज
पावर-ऑन टेस्ट	-35 ℃ 3 ℃ ~ ~ +52 ℃ 2 ℃
तापमान परिवर्तन की दर
तापमान वृद्धि	10 ℃/मिनट
शीतलक	10 ℃/मिनट
चक्र काल	10 बार, यह सुनिश्चित करना चाहिए कि दोष के बिना अंतिम 2 चक्र, यदि दोष पिछले 2 चक्रों में होता है, मरम्मत के बाद, 2 मुसीबत मुक्त चक्र बनाने की आवश्यकता है
समय चक्र	एक चक्र समय 4H है, एक चक्र में तापमान वृद्धि → तापमान में रहना → शीतलन → तापमान में रहना → तापमान वृद्धि शामिल है
उच्च और निम्न तापमान निवास समय	निवास का समय नमूना की गर्मी क्षमता पर निर्भर करता है। उत्पाद थर्मल या कोल्ड पारगम्यता के सिद्धांत के आधार पर, स्थिरता तक पहुंचने के बाद नमूना का आंतरिक तापमान 5min के लिए बनाए रखा जाता है
परीक्षण के तहत उत्पाद की आवश्यकताएं	पूरी मशीन के साथ सामान्य तापमान चक्र परीक्षण, कवर खोलने के लिए जितना संभव हो उतना होना चाहिए
जाँच और मरम्मत	बिजली परीक्षण उपकरण, प्रत्येक तापमान चक्र में, परीक्षण के बाद यह पुष्टि करने के लिए कि उपकरण गलती है, अगले तापमान चक्र को पूरा कर सकता है
सचेत आवश्यकताएँ	पूरे उपकरणों के साथ भीगना किया जाता है
स्पोर्ट्स कार
स्पोर्ट्स कार	स्पोर्ट्स कारें पूरे डिवाइस के साथ जाती हैं
	यदि उत्पाद सड़क परिवहन परीक्षण नहीं करता है,
	सिम्युलेटेड ट्रांसपोर्ट टेबल टेस्ट की आवश्यकताएं इस प्रकार हैं
परीक्षण की स्थितियाँ	आवृत्ति	5Hz ~ 200Hz
	आयाम	5Hz ~ 7Hz
	आयाम 12 मिमी ~ 8 मिमी
	7Hz ~ 200Hz समान त्वरण 1.5g
	कंपन परीक्षण स्थिति स्वीकार्य विचलन ब्रॉडबैंड यादृच्छिक कंपन परीक्षण के समान है
	दिशा	ऊर्ध्वाधर धुरा दिशा और पक्ष
	अभिविन्यास	धुरा के लिए ऊर्ध्वाधर और पार्श्व
	समय चक्र	लॉग-स्कैन 5Hz ~ 200Hz ~ 5Hz, 12min प्रति चक्र; जब नमूना की गुंजयमान आवृत्ति को 5Hz से नीचे मापा जाता है, तो परीक्षण आवृत्ति को 2Hz, 2Hz ~ 200Hz ~ 2Hz स्कैनिंग तक बढ़ाया जा सकता है, स्कैनिंग समय प्रत्येक दिशा में 90min है।
	परिवहन परीक्षण के बाद, जांचें कि क्या नुकसान और संरचनात्मक ढीला घटना है, तकनीकी इंडेक्स निरीक्षण को पूरा करें, डिजाइन आवश्यकताओं को पूरा करना चाहिए।
मुख्य निष्पादन संकेतक
बिजली की आपूर्ति और बिजली की खपत	बिजली की आपूर्ति सीमा				20 वी ~ 33 वी, डीसी
	बिजली की खपत				पीक पावर 400W से अधिक नहीं है, स्टैंडबाय पावर 60W (सीमा तापमान) से अधिक नहीं है। 1.5.2 विश्वसनीयता
विश्वसनीयता	MTBF 4000h से कम नहीं है
सुरक्षा	काम करने के लिए लेजर के लिए एक चेतावनी उपकरण सेट करें
	लेजर ट्रांसमीटर का निकास स्पष्ट चेतावनी संकेतों के साथ प्रदान किया जाता है
	उपकरण अच्छी तरह से ग्राउंडेड है
रख-रखाव	सभी प्रमुख कार्यात्मक भागों और उपकरणों को गलती संकेत और सामान्य कार्य संकेत स्थापित किया जाता है
	औसत मरम्मत समय MTTR 20min से अधिक नहीं है
विद्युत चुम्बकीय संगतता आवश्यकताएं	सिस्टम बूट ऑपरेशन प्रक्रिया में, उपकरण सिस्टम में अन्य उपकरणों के साथ संगत हो सकते हैं, सामान्य काम

मेहिकल इंटरफ़ेस

बिजली का अंतर

5.1 संचार कनेक्टर (सॉकेट मॉडल J30J-15ZKP, बट प्लग मॉडल J30J-15TJ) पिन परिभाषा

पिन नंबर	परिभाषा	सामग्री	संकेत का प्रकार	टिप्पणी
1	TX+	RS422 सकारात्मक भेजें (स्थानीय)	उत्पादन	वस्तु होस्ट कंप्यूटर
2	TX -	RS422 नकारात्मक भेजें (स्थानीय)	उत्पादन	वस्तु होस्ट कंप्यूटर
3	आरएक्स+	RS422 सकारात्मक (स्थानीय) प्राप्त करें	इनपुट	वस्तु ऊपरी कंप्यूटर
4	आरएक्स -	RS422 नकारात्मक (स्थानीय) प्राप्त करता है	इनपुट	वस्तु ऊपरी कंप्यूटर
5	Gnd	ग्राउंड rs422	संकेत जमीन	वस्तु ऊपरी कंप्यूटर
6				निर्माता की डिबग विशेष
7				निर्माता की डिबग विशेष
8				निर्माता की डिबग विशेष
9				निर्माता की डिबग विशेष
10				निर्माता की डिबग विशेष
11				निर्माता की डिबग विशेष
12				निर्माता की डिबग विशेष
13				निर्माता की डिबग विशेष
14		बाहरी समय प्रणाली +	इनपुट	RS422 अंतर
15		बाहरी समय जीभ -	इनपुट	RS422 अंतर

5.2 पावर कनेक्टर (प्लग टाइप J30J02P020P000S0P120, प्लग टाइप J30J02P020S000S0L000) पिन परिभाषा

पिन नंबर	परिभाषा	टिप्पणी
A	24V	तार का रंग लाल है
B	Gnd	तार का रंग काला है
