200MJ लेजर टारगेट डिज़ाइनर (Ltd) WIHT LRF

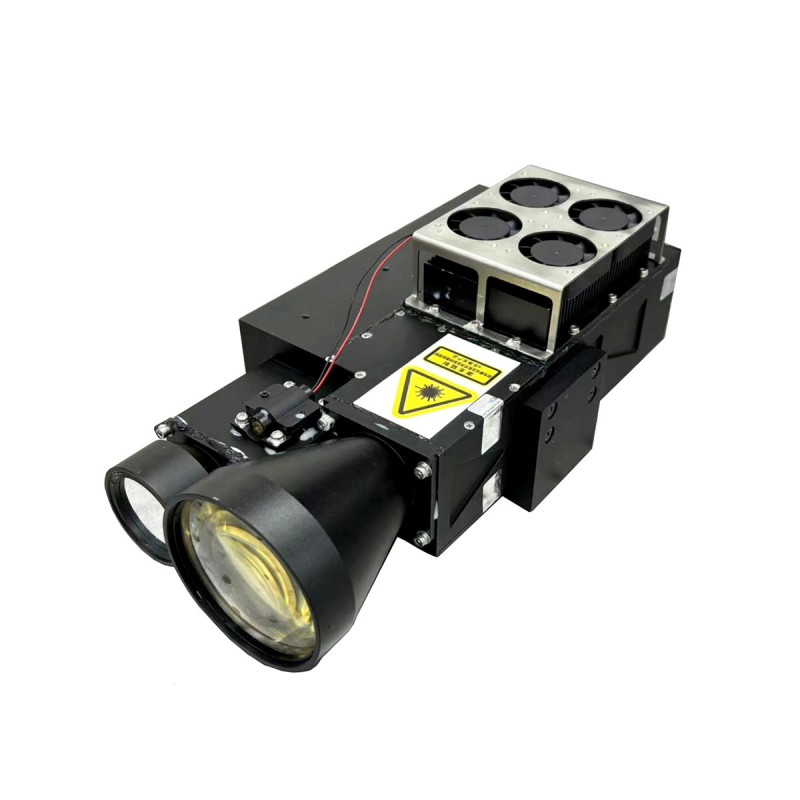

STA-Z200M एक सैन्य 200MJ लेजर टारगेट डिज़ाइनर है जो स्मार्ट गोला बारूद के लिए सटीक मार्गदर्शन प्रदान करने में सक्षम, सटीक लक्ष्य प्रणालियों में एक महत्वपूर्ण भूमिका निभाता है। एक उन्नत ऑप्टिकल प्रणाली के माध्यम से, यह एक लेजर बीम के साथ लक्ष्य को चिह्नित करता है, यह सुनिश्चित करता है कि सटीक-निर्देशित हथियार अत्यधिक उच्च सटीकता और दक्षता के साथ लक्ष्य को नष्ट कर सकते हैं।

जांच भेजें

उत्पाद वर्णन

लेजर टारगेट डिज़ाइनर का यह मॉडल एकीकृत डिजाइन को अपनाता है, सिस्टम में एक लेजर लाइट सोर्स और ड्राइवर, एक दूरी माप मॉड्यूल, एक अवलोकन प्रणाली और एक नियंत्रण मॉड्यूल शामिल हैं।

मुख्य समारोह

लेजर फ़ंक्शन;
लेजर विकिरण समारोह;
फोटोइलेक्ट्रिक आइसोलेशन सिग्नल ट्रिगर;
असंतुष्ट लक्ष्य बीम;
बाहरी ट्रिगर फ़ंक्शन;

मुख्य तकनीकी संकेतक

कामकाजी तरंग दैर्ध्य	1064nm ± 1nm
लेजर विकिरण ऊर्जा	200MJ
प्रकाश में देरी	304 ± s ± 1 signs
लेजर बीम फैलाव कोण	≤0.2mrad
विकिरण आवृत्ति	8 ~ 21Hz
आवृत्ति	10Hz
लेजर पल्स चौड़ाई	10ns ~ 15ns
शक्ति स्थिरता	± ± 8%
रेंज रेंज	0.3 मीटर ~ 30 किमी (लक्ष्य आकार 10 मीटर 10 मीटर 8 मीटर, दृश्यता 30 किमी)
त्रुटि	5 मीटर से कम या बराबर
लक्ष्य चयन	पहला/दूसरा/अंत
सटीक माप दर	98%
स्टार्टअप का समय	＜ 1min （सामान्य तापमान पर （
काम का समय	रेंजिंग मोड	लगातार 5min के लिए काम कर रहे हैं, 4min के लिए आराम करें, निरंतर 5 चक्र （कम/सामान्य तापमान पर） लगातार 5min के लिए काम कर रहे हैं, 4min के लिए आराम करें, उच्च तापमान पर लगातार 2 साइकिल （और 85mj आउटपुट） लगातार 2 मिनट के लिए काम कर रहे हैं, 4min के लिए आराम करें, उच्च तापमान पर लगातार 2 साइकिल （（（2cycles और 160MJ आउटपुट）
	विकिरण विधा	विकिरण का समय 90 के दशक, आराम 60 के दशक, निरंतर 5 चक्र of कम/सामान्य तापमान पर और 85mj आउटपुट） विकिरण समय 60, REST 60S, निरंतर 5 चक्र （कम/सामान्य तापमान पर （और 160MJ आउटपुट） विकिरण समय 90s, REST 60s, निरंतर 1 चक्र （veactions time 60s, 85MJ आउटपुट। 160MJ आउटपुट）
पूर्ण सेट वजन	≤ 3.3 किग्रा

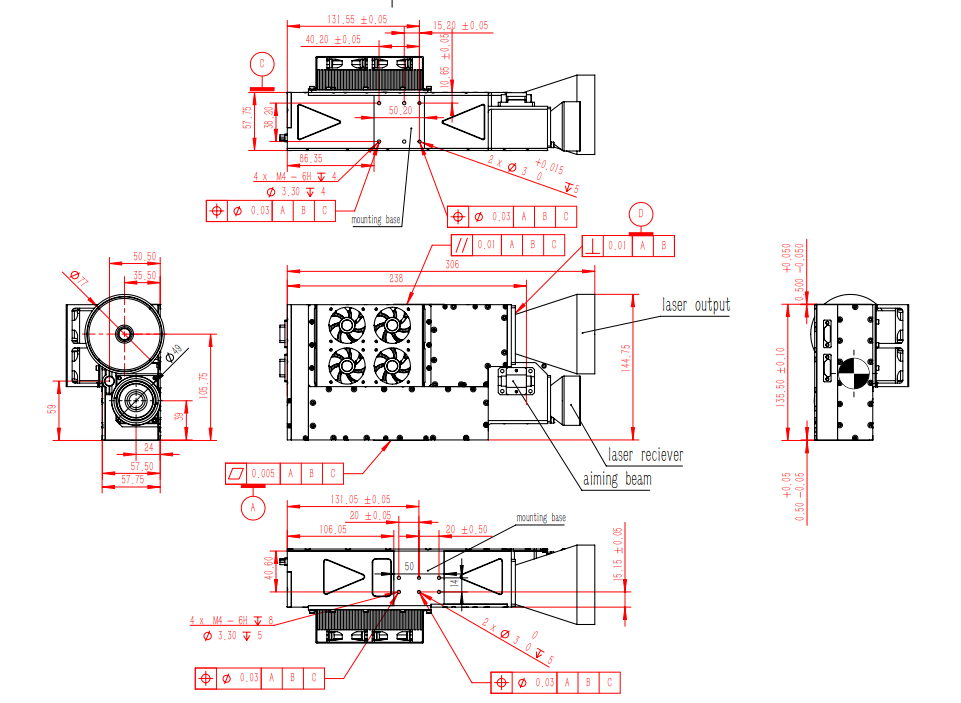

पूर्ण सेट की मात्रा

बिजली का अंतर

संचार कनेक्टर (सॉकेट मॉडल J30J-15ZKP, बट प्लग मॉडल J30J-15TJ) पिन परिभाषा

नत्थी करना	परिभाषा	सामग्री	संकेत का प्रकार	टिप्पणी
1	TX+	RS422 सकारात्मक भेजें (स्थानीय)	उत्पादन	वस्तु होस्ट कंप्यूटर
2	TX -	RS422 नकारात्मक भेजें (स्थानीय)	उत्पादन	वस्तु होस्ट कंप्यूटर
3	आरएक्स+	RS422 सकारात्मक (स्थानीय) प्राप्त करें	इनपुट	वस्तु ऊपरी कंप्यूटर
4	आरएक्स -	RS422 नकारात्मक (स्थानीय) प्राप्त करता है	इनपुट	वस्तु ऊपरी कंप्यूटर
5	Gnd	ग्राउंड rs422	संकेत जमीन	वस्तु ऊपरी कंप्यूटर
6				निर्माता की डिबग विशेष
7				निर्माता की डिबग विशेष
8				निर्माता की डिबग विशेष
9				निर्माता की डिबग विशेष
10				निर्माता की डिबग विशेष
11				निर्माता की डिबग विशेष
12				निर्माता की डिबग विशेष
13				निर्माता की डिबग विशेष
14		बाहरी समय प्रणाली +	इनपुट	RS422 अंतर
15		बाहरी समय प्रणाली -	इनपुट	RS422 अंतर

पावर कनेक्टर (प्लग टाइप J30J02P020P000S0P120, प्लग टाइप J30J02P020S000S0L000) पिन परिभाषा

पिन नंबर	परिभाषा	टिप्पणी
ए, बी	24V	तार का रंग लाल है
सी, डी	Gnd	तार का रंग काला है

मुख्य निष्पादन संकेतक

बिजली की आपूर्ति और बिजली की खपत	बिजली की आपूर्ति सीमा	20 वी ~ 33 वी, डीसी
	बिजली की खपत	पीक पावर 260W से अधिक नहीं है, स्टैंडबाय पावर 60W से अधिक नहीं है (सामान्य तापमान)
विश्वसनीयता	MTBF 4000H से कम नहीं है (कुल फायरिंग समय 3 मिलियन से बड़ा है)
सुरक्षा	काम करने के लिए लेजर के लिए एक चेतावनी उपकरण सेट करें
	लेजर ट्रांसमीटर का निकास स्पष्ट चेतावनी संकेतों के साथ प्रदान किया जाता है
	उपकरण अच्छी तरह से ग्राउंडेड है
रख-रखाव	सभी प्रमुख कार्यात्मक घटकों और उपकरणों में सामान्य संचालन के लिए दोष संकेतक और संकेतक दोनों हैं
	औसत मरम्मत समय MTTR 20min से अधिक नहीं है
विद्युत चुम्बकीय संगतता आवश्यकताएं	सिस्टम बूट-अप प्रक्रिया में, उपकरण सिस्टम में अन्य उपकरणों के साथ संगत हो सकते हैं और सामान्य रूप से संचालित हो सकते हैं

पर्यावरणीय अनुकूलनशीलता आवश्यकताएँ

तापमान	परिचालन तापमान		-40 ℃ ~ +60 ℃
	भंडारण तापमान		-40 ℃ ~ +70 ℃
आर्द्र गर्मी	सापेक्षिक आर्द्रता		95% ± 3%
	तापमान		+25 ° C ° 2 ° C
	स्टोरेज का समय		72h
कंपन	कंपन स्पेक्ट्रम आकार (GRMS = 6.06)		20 हर्ट्ज से 80 हर्ट्ज			+3 डीबी/अक्टूबर
			80Hz से 350Hz			G2/0.04 हर्ट्ज
			350Hz से 2000 हर्ट्ज			-3db/oct
	कंपन दिशा और समय		कम से कम 10min के लिए दो दिशाओं में कंपन करें
	नियंत्रण बिंदु		उत्पाद की अधिकतम कठोरता के पास स्थिरता या मिलाते हुए टेबल की सतह में चुना जाना चाहिए, बड़े उपकरण बहु-बिंदु औसत नियंत्रण का उपयोग कर सकते हैं
	निगरानी बिंदु		मॉनिटरिंग पॉइंट को परीक्षण के तहत उत्पाद के प्रमुख भाग में चुना जाना चाहिए, ताकि रूट माध्य वर्ग त्वरण प्रतिक्रिया अधिकतम स्वीकार्य डिजाइन से अधिक न हो (GRMS = 6.06)
	स्थापना आवश्यकताएं		नमूना दृढ़ता से झटकों की मेज से जुड़ा हुआ है, और सदमे अवशोषक से लैस उत्पादों के लिए, परीक्षण से पहले सदमे अवशोषक को हटा दिया जाना चाहिए
	प्रदर्शन चेक		उपकरण पर संचालित उपकरण के साथ कंपन परीक्षण के दौरान, सभी प्रदर्शन संकेतकों को डिजाइन दस्तावेज़ में निर्दिष्ट तकनीकी आवश्यकताओं को पूरा करना होगा। विफलता की स्थिति में, मरम्मत की अनुमति है। मरम्मत के बाद, वर्णक्रमीय मूल्य को 0.01g z/Hz, GRMS = 3.03 तक कम किया जाना चाहिए, और नमूना को स्वीकृति परीक्षण के दौरान 10 मिनट के लिए कंपन के लिए अतिसंवेदनशील दिशा में कंपन के अधीन किया जाना चाहिए।
तापमान चक्र	तापमान की रेंज		पावर-ऑन टेस्ट		-35 ℃ 3 ℃ ~ ~ +52 ℃ 2 ℃
	तापमान परिवर्तन की दर		तापमान वृद्धि		10 ℃/मिनट
			शीतलक		10 ℃/मिनट
	चक्र काल		दस चक्रों को पूरा किया जाना चाहिए, यह सुनिश्चित करते हुए कि पिछले 2 चक्र बिना दोष के हैं। यदि पिछले 2 चक्रों के दौरान कोई दोष होता है, तो मरम्मत के बाद, एक अतिरिक्त 2 गलती-मुक्त चक्रों की आवश्यकता होती है।
	समय चक्र		एक चक्र समय 4H है, एक चक्र में तापमान वृद्धि → तापमान में रहना → शीतलन → तापमान में रहना → तापमान वृद्धि शामिल है
	उच्च और निम्न तापमान निवास समय		निवास का समय नमूना की गर्मी क्षमता पर निर्भर करता है। उत्पाद थर्मल या कोल्ड पारगम्यता के सिद्धांत के आधार पर, स्थिरता तक पहुंचने के बाद नमूना का आंतरिक तापमान 5min के लिए बनाए रखा जाता है
	परीक्षण के तहत उत्पाद की आवश्यकताएं		पूरी मशीन के साथ सामान्य तापमान चक्र परीक्षण, कवर खोलने के लिए जितना संभव हो उतना होना चाहिए
	जाँच और मरम्मत		बिजली परीक्षण उपकरणों में, प्रत्येक तापमान चक्र परीक्षण के बाद, यह पुष्टि करना आवश्यक है कि उपकरण अगले तापमान चक्र के लिए आगे बढ़ने से पहले दोषों से मुक्त है
सचेत आवश्यकताएँ	पूरे उपकरणों के साथ भीगना किया जाता है
परिवहन आवश्यकताएँ	उपकरण को पूरे वाहन के रूप में ले जाने की आवश्यकता है
	यदि उत्पाद एक सड़क परिवहन परीक्षण से नहीं गुजरा है, तो आप एक सिमुलेशन परिवहन तालिका का उपयोग करके एक इनडोर परिवहन सिमुलेशन परीक्षण कर सकते हैं। इस परीक्षण में उत्पाद के प्रदर्शन का आकलन करने के लिए एक साइनसोइडल चक्रीय कंपन परीक्षण शामिल है
	सिम्युलेटेड ट्रांसपोर्ट टेबल टेस्ट की आवश्यकताएं इस प्रकार हैं
	परीक्षण की स्थितियाँ	आवृत्ति		5Hz ~ 200Hz
		आयाम		5Hz ~ 7Hz
		आयाम 12 मिमी ~ 8 मिमी
		7Hz ~ 200Hz समान त्वरण 1.5g
		कंपन परीक्षण स्थिति स्वीकार्य विचलन ब्रॉडबैंड यादृच्छिक कंपन परीक्षण के समान है
	दिशा	वर्टिकल एक्सल दिशा और पक्ष; ओरिएंटेशन: वर्टिकल और लेटरल टू एक्सल
	समय चक्र	लॉग-स्कैन 5Hz ~ 200Hz ~ 5Hz, 12min प्रति चक्र; जब नमूना की गुंजयमान आवृत्ति को 5Hz से नीचे मापा जाता है, तो परीक्षण आवृत्ति को 2Hz, 2Hz ~ 200Hz ~ 2Hz स्कैनिंग तक बढ़ाया जा सकता है, स्कैनिंग समय प्रत्येक दिशा में 90min है।
	परिवहन परीक्षण के बाद, क्षति या संरचनात्मक ढीला होने के किसी भी संकेत की जांच करें, और डिजाइन आवश्यकताओं को पूरा करने के लिए तकनीकी सूचकांकों का निरीक्षण करें
