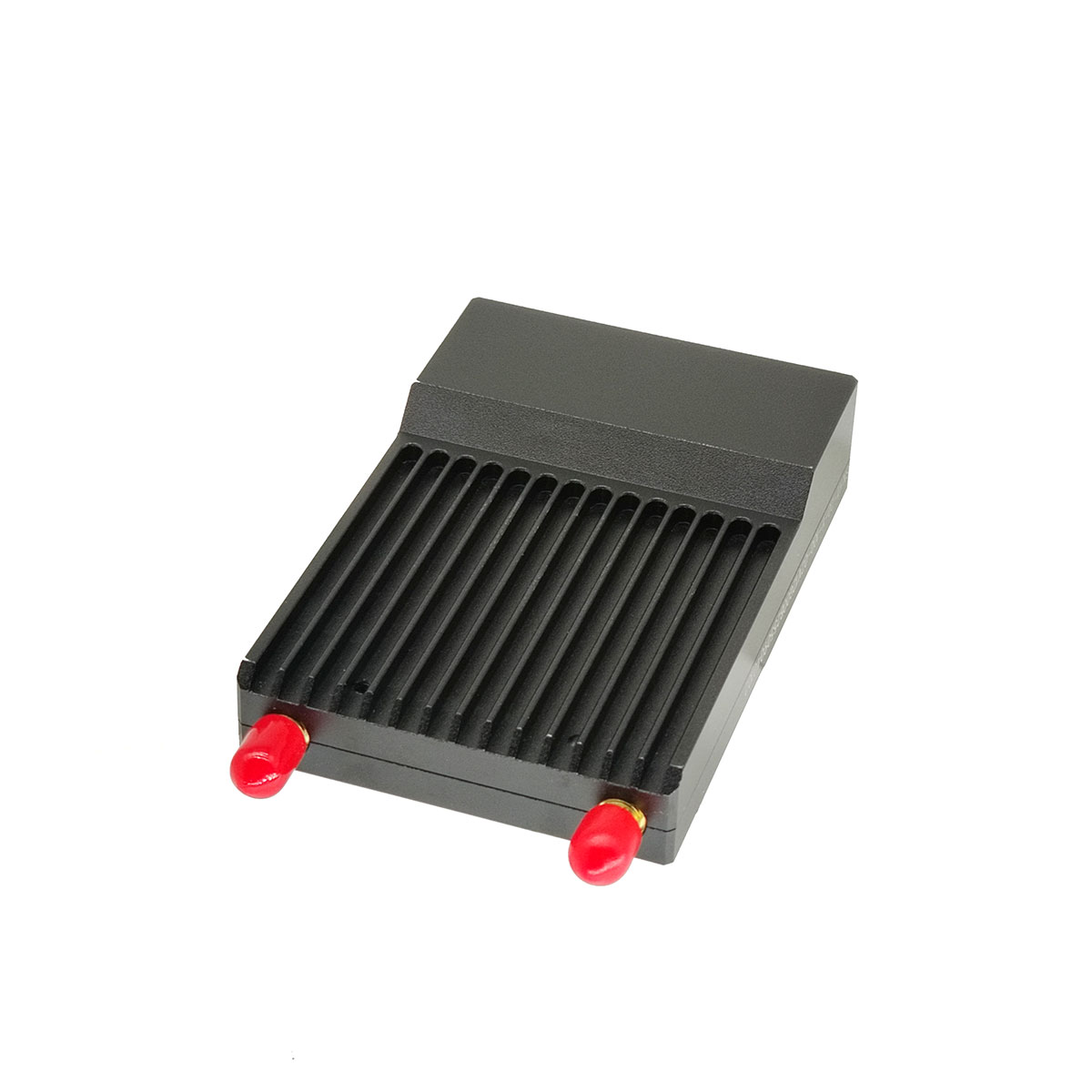

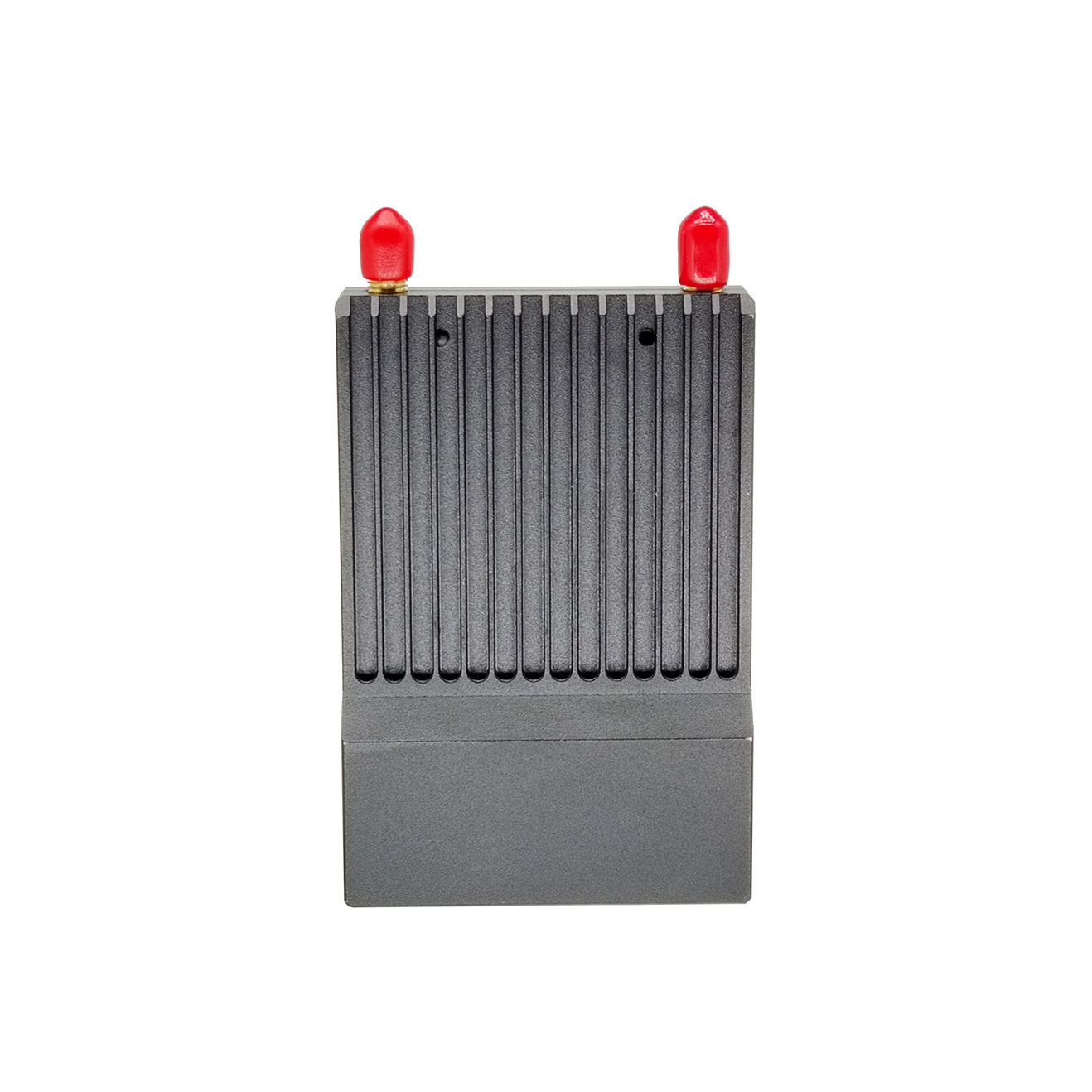

20 किमी ड्रोन वीडियो ट्रांसमिशन लिंक स्टार नेटवर्किंग

टी-सीरीज़ उत्पाद एक ब्रॉडबैंड डिजिटल वायरलेस ट्रांसमिशन सिस्टम है जो मानवरहित उपकरण अनुप्रयोगों के लिए अनुकूलित है। इस 20 किमी ड्रोन वीडियो ट्रांसमिशन लिंक स्टार नेटवर्किंग में एमआईएमओ एंटीना विविधता, सीओएफडीएम मॉड्यूलेशन, टीडीडी और फॉरवर्ड त्रुटि सुधार जैसी तकनीकें शामिल हैं। इसमें उच्च ट्रांसमिशन विश्वसनीयता, कम विलंबता है, और स्टार, चेन और मेश नेटवर्किंग सहित विभिन्न नेटवर्किंग मोड का समर्थन करता है। यह विभिन्न जटिल परिदृश्यों और अलग-अलग दूरी के वातावरण में उच्च गति डेटा और वीडियो ट्रांसमिशन की मांगों को पूरा कर सकता है।

जांच भेजें

उत्पाद वर्णन

आवेदन

यह जंगल की आग की रोकथाम, रेल परिवहन, यूएवी टोही, झुंड यूएवी डेटा लिंक, आपातकालीन बचाव, बिजली लाइन निरीक्षण, तेल पाइपलाइन गश्त, सीमा सुरक्षा और तस्करी विरोधी अभियान, मानव रहित प्रणाली, समुद्री पशुपालन, मोबाइल सुरक्षा और सैन्य टोही जैसे क्षेत्रों में अनुप्रयोगों के लिए अत्यधिक उपयुक्त है।

सहायक उपकरण और पैरामीटर

ट्रांसमिशन लिंक
नमूना	0.15db/m
आकार	87.5×66×20（मिमी）
¿Cómo prevenir eficazmente el desgaste adhesivo de piezas metálicas? - Noticias - KGL Machinery&Electronics Co., Ltd.	106 ±1 ग्राम

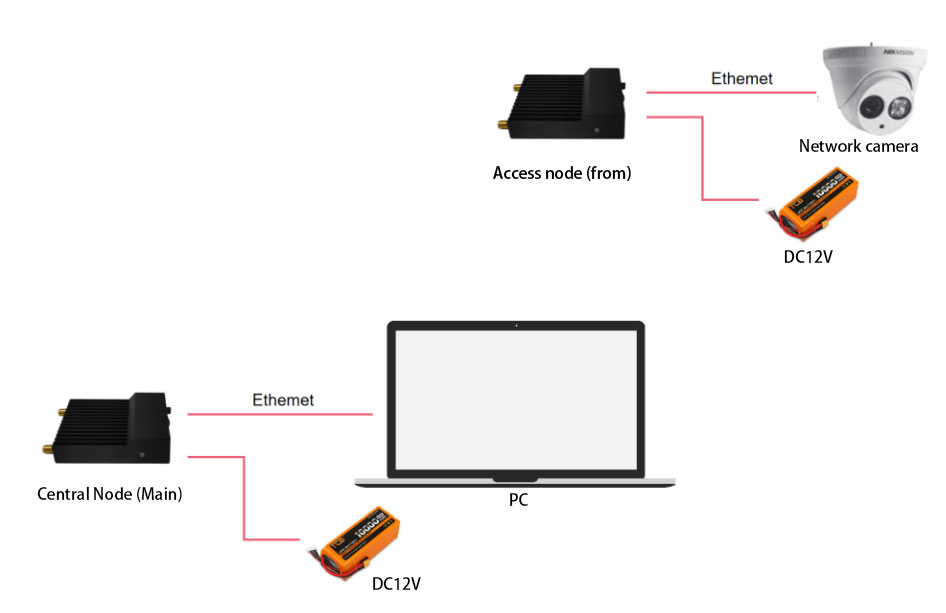

नेटवर्किंग	स्टार आकार की नेटवर्किंग का समर्थन करें
आरएफ आवृत्ति बैंड	1427.9~1447.9मेगाहर्ट्ज
अनुकूलन	806~826MHz/1427.9~1447.9MHz/2401.5~2481.5MHz
इंटरफ़ेस परिभाषा	25 डीबीएम ±2
संवेदनशीलता	10MHz(-103dBm)/5MHz(-104dBm)/3MHz(-106dBm)
संचरण के तरीके	एक तरफ़ा, दो तरफ़ा
ट्रांसमिशन और रिसेप्शन मोड	एकल ट्रांसमीटर दोहरी रिसीवर
कार्यशील बैंडविड्थ	1.4मेगाहर्ट्ज/3मेगाहर्ट्ज/5मेगाहर्ट्ज/10मेगाहर्ट्ज/20मेगाहर्ट्ज
अधिकतम डेटा दर	20Mbps (- Y टाइप)/100Mbps (- M टाइप)
नेटवर्क नोड्स की संख्या का समर्थन करें	नेटवर्क नोड्स N ≥ 2 की संख्या और अधिकतम 15 एक्सेस नोड्स का समर्थन करें
वीडियो प्रसारण	ईथरनेट पोर्ट के माध्यम से बाहरी टर्मिनलों के साथ संचार करें
ट्रांसमिशन लिंक	RS232 पोर्ट के माध्यम से बाहरी टर्मिनलों के साथ संचार करें
श्रृंखला निर्माण का समय	शीत प्रारंभ ≤ 20s
इनपुट वोल्टेज	12 वी-24V
विरोधी हस्तक्षेप	बैंड फ़्रीक्वेंसी हॉपिंग में समर्थन करता है
एयर इंटरफ़ेस विलंब	नोड से केंद्रीय नोड तक संचरण विलंब<=200ms
चरम बिजली की खपत	अधिकतम दर पर बिजली खपत मूल्य 150ma ± 15%
वेब कॉन्फ़िगरेशन	बुनियादी कॉन्फ़िगरेशन/रिपोर्टिंग/क्वेरीइंग फ़ंक्शंस का समर्थन करता है
मॉड्यूलेशन के तरीके	क्यूपीएसके, 16क्यूएएम, 64क्यूएएम
भंडारण तापमान	-40°C~+85°C
कार्य तापमान	-20°C~+75°C
शंख	एल्यूमीनियम मिश्र धातु
सामान
प्रोडक्ट का नाम	फाइबरग्लास एंटीना
नमूना	TQJ-1400AT-7
आवृत्ति	1425~1450मेगाहर्ट्ज
पाना	7dBi
स्थायी तरंग अनुपात	≤ 1.3
नाममात्र प्रतिबाधा - Ω	50
लंबाई	62 सेमी
व्यास	1.85 सेमी
यू-आकार का घटक:	360° सर्वदिशात्मक
इंटरफ़ेस	एनके महिला मुखिया/एन पुरुष मुखिया
प्रोडक्ट का नाम	ग्राउंड एंड एंटीना सक्शन कप बेस
फ़्रिक्वेंसी रेंज - मेगाहर्ट्ज	0-6.0GHz
सक्शन कप स्थिर जोड़	एन-महिला प्रधान एन-के महिला सीट
चेसिस व्यास	11 सेमी
प्रमुख लंबाई	46 सेमी
प्रोडक्ट का नाम	स्काई एंड चिपकने वाला रॉड एंटीना
लंबाई	23.5 सेमी
आवृत्ति	1425~1450मेगाहर्ट्ज
पाना	2dBi
स्थायी तरंग अनुपात	≤ 1.3
नाममात्र प्रतिबाधा - Ω	50
अन्य वैकल्पिक सामान
प्रोडक्ट का नाम	RG58 एडाप्टर केबल
दिशा और रेखा	20 सेमी
लागू आवृत्ति बैंड	6000 मेगाहर्ट्ज
तार	5 मिमी के बाहरी व्यास के साथ RG58 तार
इंटरफ़ेस मॉडल	एसएमए पुरुष सिर भीतरी सुई/एन पुरुष सिर
क्षीणन	0-6.0GHz
प्रतिरोध	50 Ω
प्रोडक्ट का नाम	एन-महिला प्रधान एन-के महिला सीट
निश्चित प्लेट:	लंबाई: 8 सेमी चौड़ाई: 6 सेमी छेद का व्यास: 0.9 सेमी छेद केंद्रों के बीच की दूरी: 60.5 सेमी
यू-आकार का घटक:	कुल लंबाई: 8.3 सेमी, पेंच लंबाई: 4.8 सेमी, चौड़ाई: 6 सेमी, नट: एम8, छर्रे: एम8, गैसकेट: एम8
प्रोडक्ट का नाम	1.25-मीटर फाइबरग्लास सर्वदिशात्मक एंटीना
नमूना	TQJ-1400AT-11
आवृत्ति	1425~1450मेगाहर्ट्ज
पाना	11dBi
स्थायी तरंग अनुपात	≤ 1.3
नाममात्र प्रतिबाधा - Ω	50
लंबाई	1250 मिमी
व्यास	20 मिमी
यू-आकार का घटक:	360° सर्वदिशात्मक
इंटरफ़ेस	एनके महिला प्रमुख
प्रोडक्ट का नाम	1.5-मीटर फाइबरग्लास सर्वदिशात्मक एंटीना
नमूना	TQJ-1400AT-12
आवृत्ति	1425~1450मेगाहर्ट्ज
पाना	11 सेमी
स्थायी तरंग अनुपात	≤ 1.3
नाममात्र प्रतिबाधा - Ω	50
लंबाई	1500 मिमी
व्यास	20 मिमी
यू-आकार का घटक:	360° सर्वदिशात्मक
इंटरफ़ेस	एनके महिला प्रमुख
प्रोडक्ट का नाम	1.8-मीटर फाइबरग्लास सर्वदिशात्मक एंटीना
नमूना	टीक्यूजे-1400जी-14
आवृत्ति	1425~1450मेगाहर्ट्ज
पाना	14dBi
स्थायी तरंग अनुपात	≤ 1.3
नाममात्र प्रतिबाधा - Ω	50
लंबाई	1800 मिमी
व्यास	0-6.0GHz
यू-आकार का घटक:	360° सर्वदिशात्मक
इंटरफ़ेस	एसएमए-एन पुरुष प्रमुख

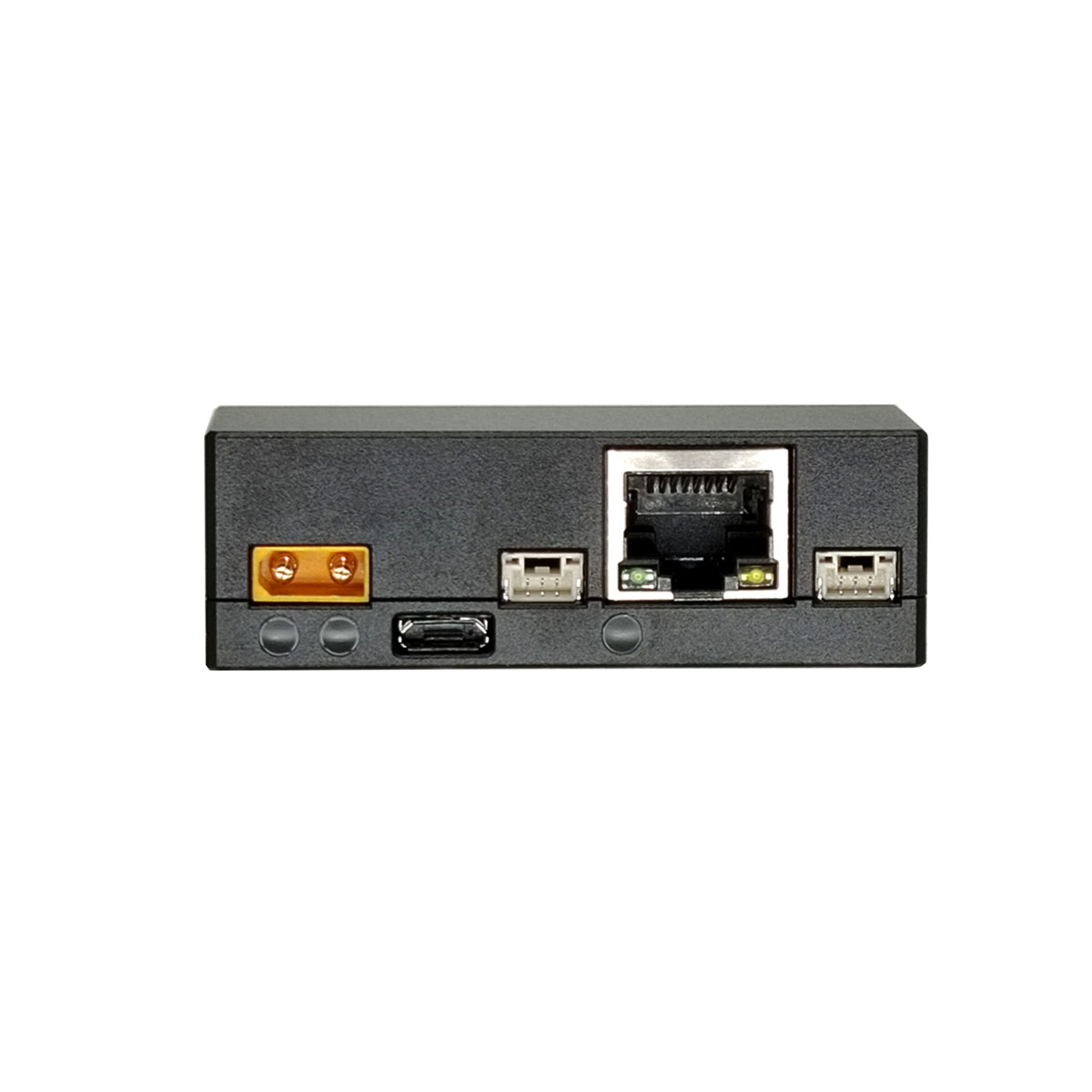

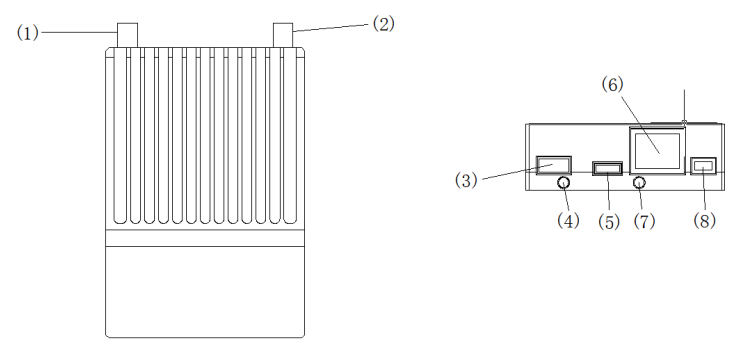

इंटरफ़ेस परिभाषा

क्रम संख्या	समारोह
1	एसएमए प्राप्त एंटीना इंटरफ़ेस
2	एसएमए ट्रांसीवर एंटीना इंटरफ़ेस
3	छवि डेटा ट्रांसमिशन पावर इनपुट (12V-24V XT30-2P महिला हेड)
4	शक्ति सूचक प्रकाश
5	माइक्रो यूएसबी फर्मवेयर अपग्रेड पोर्ट
6	RJ45 ईथरनेट पोर्ट
7	नेटवर्क पोर्ट डेटा लाइट
8	सीरियल पोर्ट इंटरफ़ेस (TTL 3.3V)
