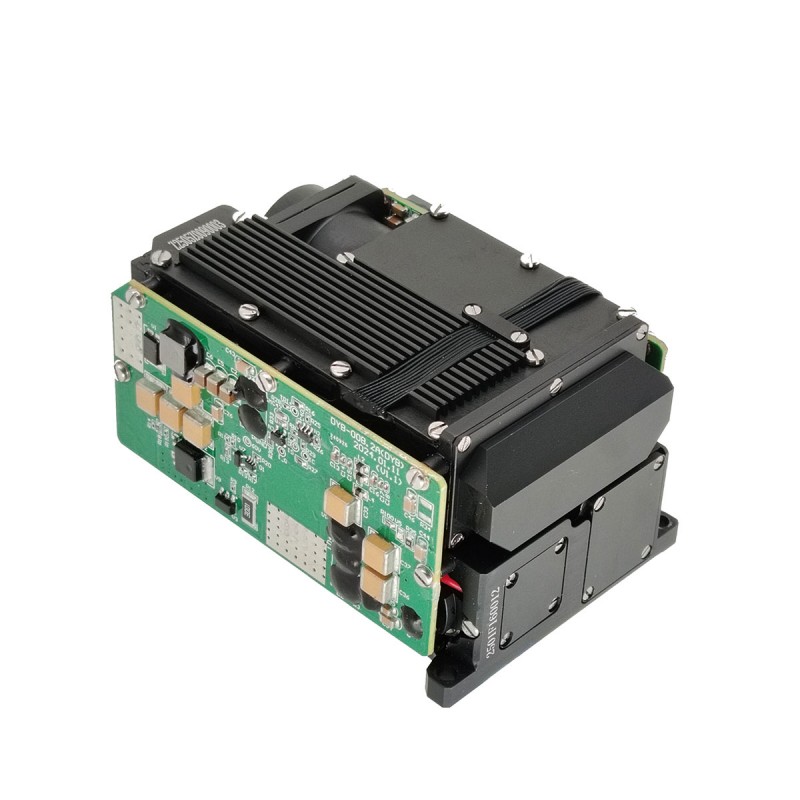

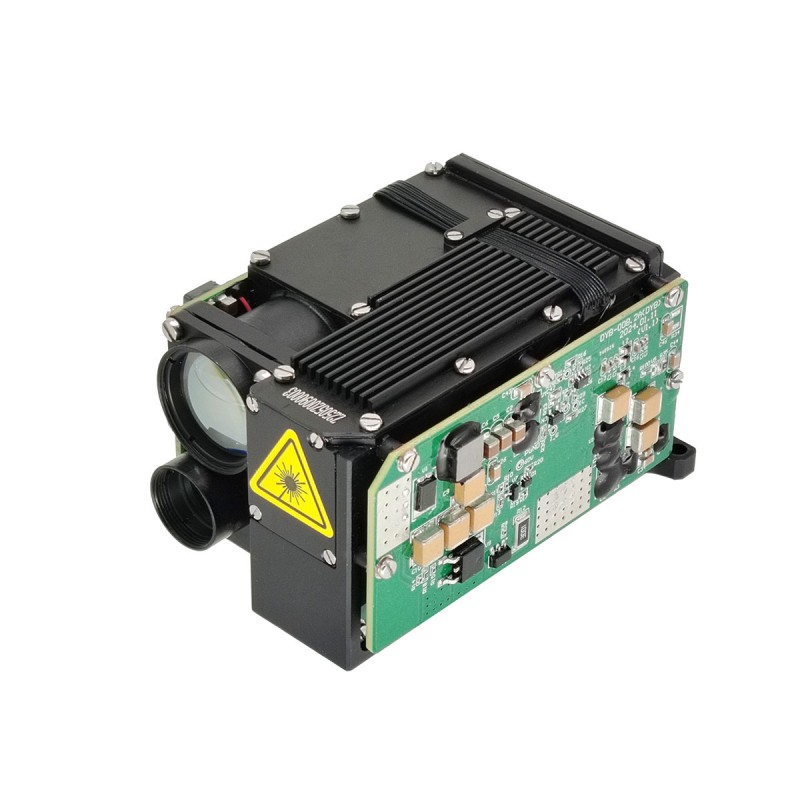

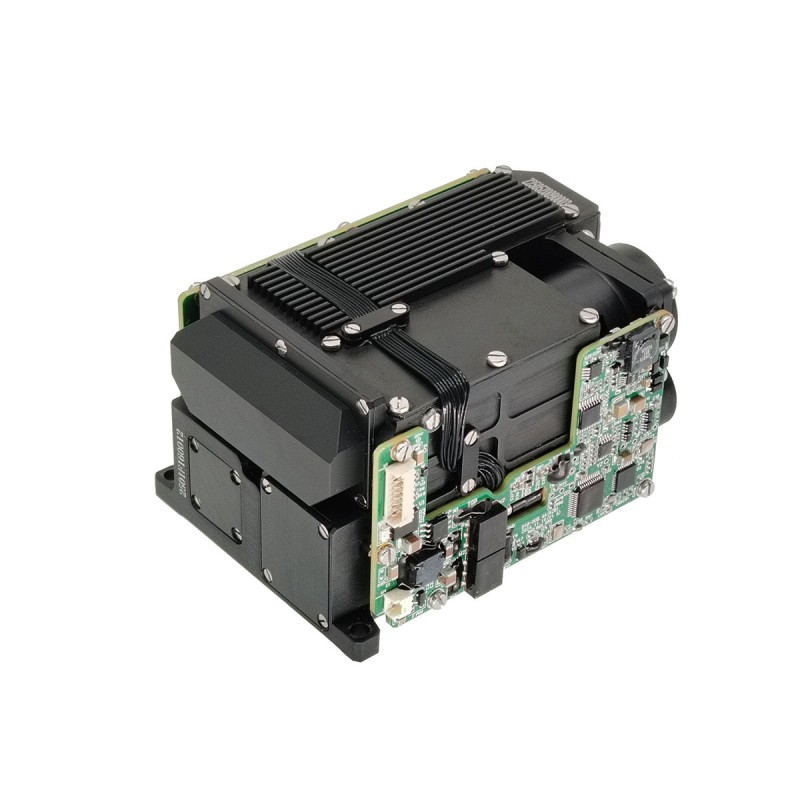

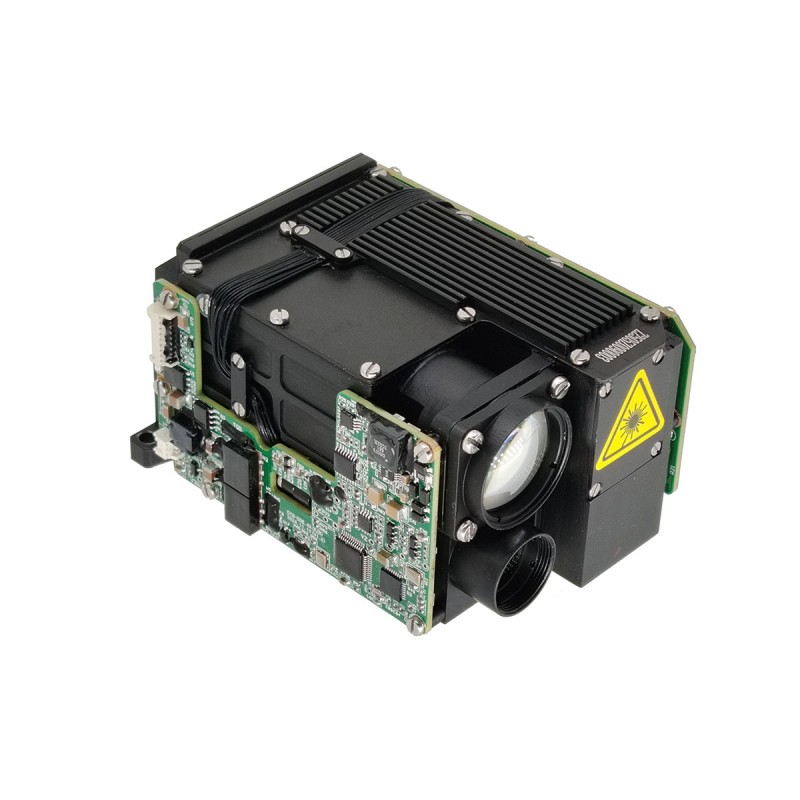

25MJ मिलिट्री लेजर टारगेट डिज़ाइनर (Ltd) WIHT LRF

STA-D25M एक सैन्य 25MJ लेजर टारगेट डिज़ाइनर है जो स्मार्ट गोला बारूद के लिए सटीक मार्गदर्शन प्रदान करने में सक्षम, सटीक लक्ष्य प्रणालियों में एक महत्वपूर्ण भूमिका निभाता है। एक उन्नत ऑप्टिकल प्रणाली के माध्यम से, यह एक लेजर बीम के साथ लक्ष्य को चिह्नित करता है, यह सुनिश्चित करता है कि सटीक-निर्देशित हथियार अत्यधिक उच्च सटीकता और दक्षता के साथ लक्ष्य को नष्ट कर सकते हैं।

जांच भेजें

उत्पाद वर्णन

उत्पाद की विशेषताएँ

हल्के और लघु
पर्यावरण अनुकूलनशीलता: -40 ℃ ~ 60 ℃ चौड़ी तापमान अनुकूलनशीलता

कोर सूचक पैरामीटर

1। कार्य
ए) इसमें विकिरण चक्र को सेट करने का कार्य है और यह सेट चक्र के अनुसार लेजर विकिरण कर सकता है।
बी) लेजर सिंगल और बार -बार होने वाले कार्यों से लैस।
ग) मल्टी-टारगेट से लैस फ़ंक्शन से लैस।
डी) कैमरे के मुख्य घटकों के लिए तापमान आउटपुट फ़ंक्शन से लैस।
ई) मापने वाले उपकरण के लिए ओवरहीट सुरक्षा फ़ंक्शन से लैस।
च) प्रकाश उपकरण की स्थिति की जानकारी के आउटपुट के कार्य से लैस।

तकनीकी निर्देश

प्रदर्शन विनिर्देश
लेजर तरंगदैर्ध्य	1.064 मिमी
नाड़ी औसत ऊर्जा	≥25MJ
नाड़ी क्षमता में उतार -चढ़ाव	एक चक्र के भीतर, आसन्न नाड़ी में उतार -चढ़ाव%8%(प्रकाश उत्पादन के 2 सेकंड के बाद सांख्यिकी)
लेजर बीम फैलाव कोण	≤0.5mrad
लेजर ऑप्टिकल अक्ष स्थिरता	≤0.05mrad
पल्स चौड़ाई	≤20ns
पावर-ऑन तैयारी का समय	≤3S
प्रदर्शन
आवृत्ति	1Hz, 5Hz, एकल समय
निरंतर समय	5min (1Hz), 1min (5Hz)
5Hz अधिकतम निरंतर परिचालन समय	2 मिनट
न्यूनतम सीमा	≤100 मीटर
विशिष्ट क्षमता	≥2000m
सटीकता	± 2m
सटीक माप दर	≥ 98%
रेंजिंग लॉजिक: पहला और अंतिम लक्ष्य	पहला और अंतिम लक्ष्य
विकिरण प्रदर्शन
विकिरण दूरी	≥2km
विकिरण आवृत्ति	मौलिक आवृत्ति 20Hz
कोडन	सिस्टम आवश्यकताओं के अनुरूप; कोडिंग एक्सटेंशन को अनुकूलित करने की क्षमता के साथ
एन्कोडिंग मोड	सटीक आवृत्ति कोड
एन्कोडिंग सटीकता	± ± 2.5μs
विकिरण विधा	एक विकिरण का समय, 20s, फिर से विकिरण शुरू करें, अंतराल, 15 एस, 8 चक्रों के लिए लगातार विकिरणित किया जा सकता है
भार और आकार
वज़न	≤450g
आकार	≤67.4 मिमी × 51 मिमी × 90 मिमी
बिजली आपूर्ति वोल्टेज
वोल्टेज	19.6v ~ 25.2V
बिजली की खपत
स्टैंडबाय बिजली की खपत	≤4w
औसत बिजली की खपत	≤50W
पीक बिजली की खपत	≤90W
पर्यावरणीय अनुकूलनशीलता
कार्य -तापमान	-40 ℃ ~ 55 ℃
भंडारण तापमान	-55 ℃ ~ 70 ℃

नियंत्रण कार्य

2.1 लेजर रेंजिंग फ़ंक्शन के साथ;
2.2 लक्ष्य लेजर विकिरण प्रदान करें;
2.3 संचार प्रोटोकॉल की आवश्यकताओं के अनुसार मेजबान कंप्यूटर के साथ संवाद करने में सक्षम हो।
लेजर इमेजर सीरियल कम्युनिकेशन इंटरफ़ेस के माध्यम से निम्नलिखित कार्यों का एहसास कर सकता है:
2.3.1 प्रतिक्रिया लेजर निर्देश निर्देश, और स्टॉप निर्देश के अनुसार किसी भी समय रोका जा सकता है;
2.3.2 दूरी डेटा और राज्य की जानकारी प्रति पल्स होने पर आउटपुट होती है;
2.3.3 दूरी गेटिंग फ़ंक्शन के साथ;
2.3.4 लगातार शुरू करना शुरू होने के बाद स्वचालित स्टॉप के बाद स्टॉप इंस्ट्रक्शन 5min (1Hz)/1min (5Hz) नहीं मिला;
2.3.5 विकिरण मोड और कोडिंग सेट किया जा सकता है;
2.3.6 लेजर विकिरण कमान के जवाब में, मोड के अनुसार, एन्कोडिंग, विकिरण सेट किया गया है, और स्टॉप निर्देश के अनुसार किसी भी समय विकिरण को रोक सकता है;
2.3.7 यदि विकिरण शुरू करने के बाद कोई स्टॉप निर्देश प्राप्त नहीं होता है, तो यह विकिरण के एक चक्र के बाद स्वचालित रूप से बंद हो जाएगा;
2.3.8 जब लेजर विकिरण, प्रत्येक पल्स एक दूरी मूल्य और राज्य की जानकारी का उत्पादन करता है;
2.3.9 पावर-ऑन सेल्फ-चेक और साइकिल सेल्फ-चेक और आउटपुट स्टेटस जानकारी;
2.3.10 सेल्फ-चेक इंस्ट्रक्शन और आउटपुट स्टेटस इंफॉर्मेशन शुरू करने के लिए जवाब दें;
2.3.11 लेजर दालों की संचयी संख्या की रिपोर्ट करने में सक्षम;
2.3.12 हेड और एंड टार्गेट रेंजिंग फ़ंक्शन।

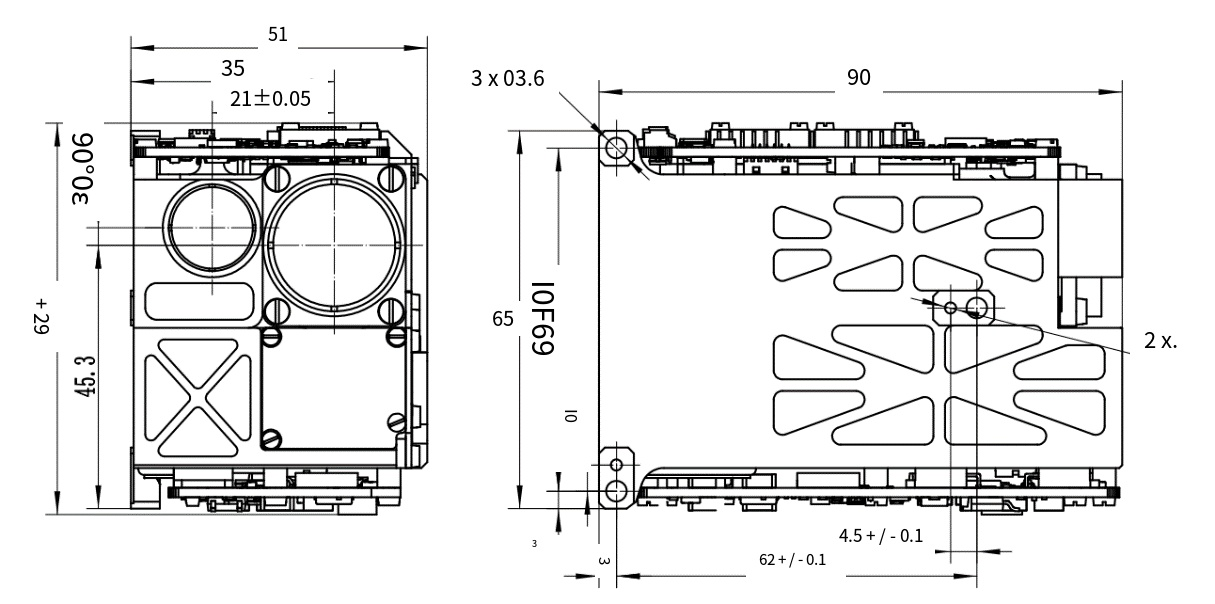

मेहिकल इंटरफ़ेस
