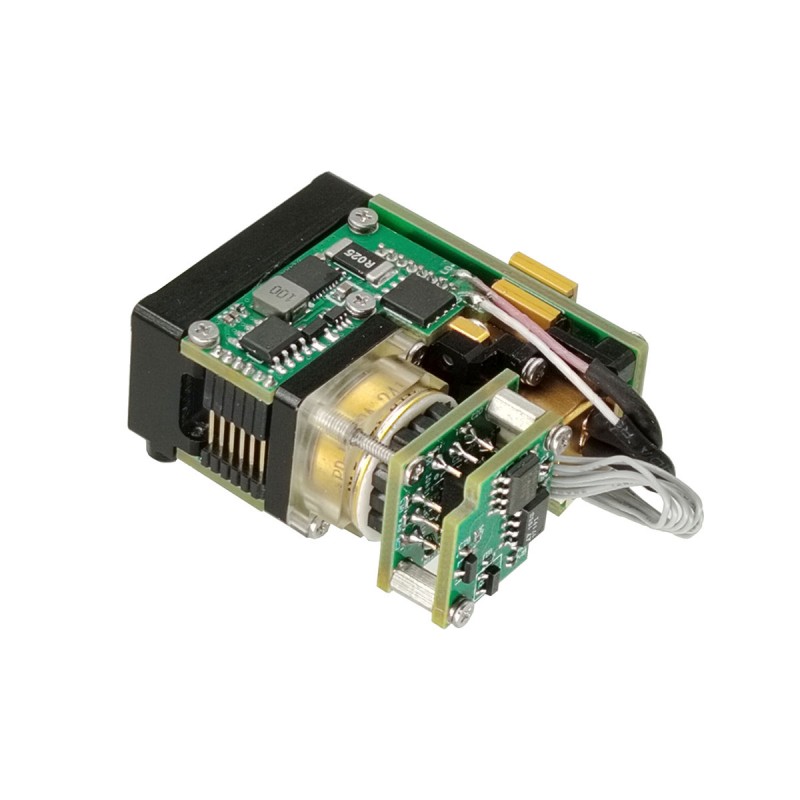

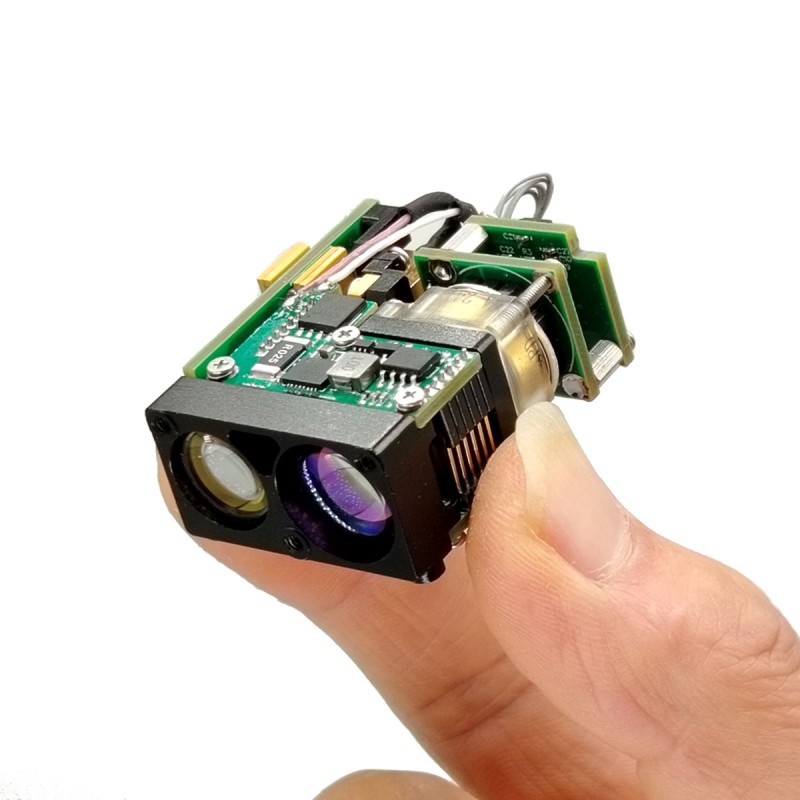

3 किमी आई-सेफ लेजर रेंजफाइंडर मॉड्यूल

STA-B30X एक मानव आंख-सुरक्षित लेजर डिस्टेंस माप मॉड्यूल है, जो लक्ष्य दूरी का पता लगा सकता है और सीरियल संचार के माध्यम से ऊपरी कंप्यूटर को मापा दूरी को प्रसारित कर सकता है। दृश्यता, 12 किमी, लक्ष्य परावर्तकता, 0.3, आर्द्रता, 80%, वाहन (2.3 मीटर × 2.3 मीटर लक्ष्य) दूरी की दूरी। 3 किमी।

जांच भेजें

उत्पाद वर्णन

मुख्य कार्य

(1) एकल और निरंतर;
(२) लेजर को कमांड के लिए जवाब देना, और स्टॉप कमांड के अनुसार किसी भी समय बंद हो सकता है;
(3) दूरी माप के दौरान एक बार डिस्टेंस डेटा और स्टेटस की जानकारी एक बार;
(4) यह संचरित लेजर दालों की संचयी संख्या (बिजली की कोई हानि नहीं) की रिपोर्ट कर सकता है;
(5) दूरी चयन, सामने और पीछे लक्ष्य संकेत;
(६) स्व-परीक्षण कार्य।

उत्पाद प्रदर्शन सूचकांक

वस्तु	तकनीकी मापदण्ड	अनुदेश
नमूना	STA-B30X
कामकाजी तरंग दैर्ध्य	1535 ± 5NM
नेत्र सुरक्षा	कक्षा 1 (IEC 60825-1)
एपर्चर प्राप्त करना	Φ13 मिमी
उत्सर्जन एपर्चर	Φ13 मिमी
क्षमता	15-5000 मीटर
रेंज रेंज	≥5000m	बड़े भवन लक्ष्य, परावर्तन: 0.6, पर्यवेक्षक दृश्यता 20 किमी
	≥3000m	नाटो टारगेट
	≥2000m	मानव -लक्ष्य
	≥600m	यूएवी टारगेट
मिनी रेंज	15
बहु-लक्ष्य का पता लगाना	3 लक्ष्य तक
सटीकता	± 1m	3 डी
आवृत्ति	1 ~ 10Hz समायोज्य
सटीकता दर	≥98%
झूठी अलार्म दर	1%
विचलन कोण	≤0.6mrad
संचार इंटरफेस	टीटीएल	RS422/RS232 इंटरफ़ेस को अनुकूलित किया जा सकता है
वोल्टेज	Dc5 ~ 16v
बिजली की खपत	≤1.2W (@1Hz)	कार्य -शक्ति
बिजली की खपत	≤5W	चरम शक्ति
लेजर ऑप्टिकल अक्ष स्थिरता	≤0.05mrad
समानांतर त्रुटि	≤0.3mrad	बढ़ते संदर्भ के लिए ऑप्टिकल अक्ष की समानांतरवाद त्रुटि
यांत्रिक झटका	75g, 1ms
कार्य -तापमान	-40 ℃～+70 ℃
भंडारण तापमान	-55 ℃～+75 ℃
विश्वसनीयता	MTBF ≥ 1500h

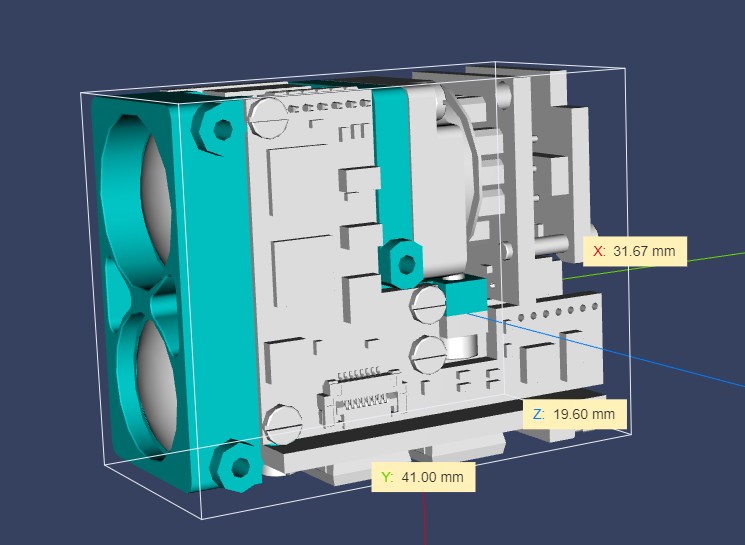

आकार	≤43 × 31 × 16 मिमी
वज़न	≤44g
मुख्य समारोह		पहला और अंतिम लक्ष्य, बहु-लक्ष्य, दूरी चयनात्मकता

नोट:

1) नाटो लक्ष्य आकार 2.3 मीटर × 2.3 मीटर; मानव लक्ष्य आकार 0.5 मीटर × 1.7 मीटर; यूएवी लक्ष्य आकार 0.2 मीटर × 0.3 एम; परावर्तकता 30%, आर्द्रता ।80%, पर्यवेक्षक दृश्यता, 12 किमी

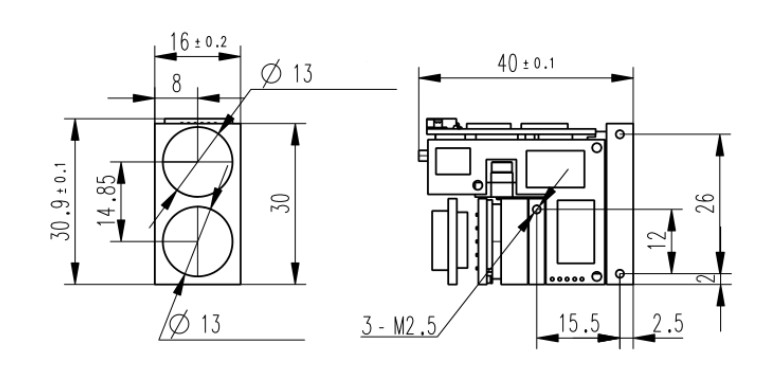

संरचना स्थापना इंटरफ़ेस

विद्युत अंतरंग आवश्यकताएँ

संचार इंटरफ़ेस: UART (TTL_3.3 V), 115200 BPS, 1 स्टार्ट बिट, 8 डेटा बिट्स, 1 स्टॉप नहीं, कोई समता बिट नहीं;

तालिका 1 कोर परिभाषा

नत्थी करना	परिभाषा	रेखा रंग	नोट
1	बिजली की आपूर्ति +	लाल	4.5-16V
2	बिजली की आपूर्ति -	काला	Gnd
3	पावर ऑन	सफ़ेद	नियंत्रण TTL_3.3V स्तर, मॉड्यूल पर (> 2.7V), मॉड्यूल ऑफ (<0.3V)
4	Uart_tx	पीला	सीरियल पोर्ट प्रेषक
5	Uart_rx	हरा	सीरियल पोर्ट रिसीवर
6	Gnd	काला	सीरियल पोर्ट ग्राउंड

OEM/ODM रेंजिंग मॉड्यूल और कस्टम सॉल्यूशंस

B0815X एक सुविधाजनक, शक्तिशाली और कॉम्पैक्ट लेजर के समाधान की तलाश में सिस्टम इंटीग्रेटर्स के लिए डिज़ाइन किया गया है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में विश्वसनीय प्रदर्शन प्रदान करता है।

यह बहुत छोटा है, अल्ट्रा-लाइट, कम बिजली की खपत है और इसे लंबी दूरी पर मापा जा सकता है। यह हैंडहेल्ड डिवाइस (थर्मल इमेजिंग), हथियार बढ़ते अनुप्रयोगों, पोर्टेबल सिस्टम और लाइटवेट सेंसर सूट और मानव रहित हवाई वाहन या यूजीवी के लिए उपयुक्त है।
