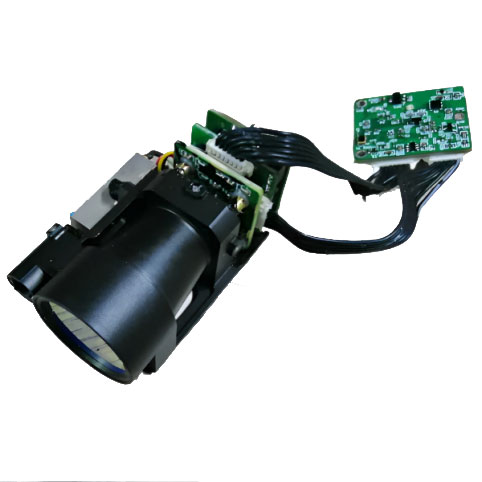

3 किमी लेजर रेंजफाइंडर मॉड्यूल

वस्तु	तकनीकी मापदण्ड
कामकाजी तरंग दैर्ध्य	1.54μM ± 0.02μM
रेंज स्को	30 मीटर ~ 3000 मीटर
वस्तु	दृश्यता की स्थिति के तहत दृश्यता 8 किमी से कम नहीं है, और वाहन की दूरी (2.3 मीटर × 2.3 मीटर लक्ष्य)) 3000 मीटर है
मुख्य समारोह	एकल और निरंतर
	तीन-लक्ष्य और सामने और पीछे के लक्ष्य संकेत
	स्व-परीक्षण फ़ंक्शन (सहित: वर्तमान एपीडी तापमान, उच्च वोल्टेज मूल्य, आंतरिक वोल्टेज, अंधा क्षेत्र मूल्य)
	स्टैंडबाय वेक-अप फ़ंक्शन को TTL इंटरफ़ेस में संशोधित करके महसूस किया जा सकता है
सटीकता	± 1m
निरंतर आवृत्ति	0.5Hz-10Hz
सटीकता दर	≥98%
प्रभावी स्पष्ट एपर्चर	25 मिमी
माध्य विफलता (MNBF) के बीच निकाल दिए गए लेजर दालों की संख्या	≥1 × 106 बार
वोल्टेज	DC5V
कामकाजी बिजली की खपत	≤2W (@1Hz)
स्टैंडबाय बिजली की खपत	≤0.5w
आकार	41 मिमी × 32 मिमी × 69 मिमी
वज़न	<79g
शीतलन विधि	कंडक्शन कूलिंग
कार्य -तापमान	-40 ℃～+65 ℃
भंडारण तापमान	-55 ℃～+70 ℃

Jioptics Laser के मॉड्यूल का व्यापक रूप से सैन्य या नागरिक दृश्यों (मानव रहित हवाई वाहनों, फोटोइलेक्ट्रिक पॉड्स, थर्मल इमेजिंग उपकरण, आदि) में उपयोग किया जाता है। सबसे चुनौतीपूर्ण वातावरण में, उच्च प्रदर्शन और उच्च विश्वसनीयता एक महत्वपूर्ण भूमिका निभाती है। अपने उत्पाद को अपनी सीमाओं से अधिक करने के लिए ठोस समाधान।

विद्युत कनेक्टर मॉडल: MOLEX-532610771; विद्युत इंटरफ़ेस की विस्तृत परिभाषा इस प्रकार है:

रेंजफाइंडर और होस्ट कंप्यूटर के बीच डेटा ट्रांसमिशन में निम्नलिखित सामग्री शामिल है:
नियंत्रण कमांड: रेंजिंग, कंटीन्यूअस रेंजिंग, सिंगल रेंजिंग, क्वेरी कमांड, आदि शामिल हैं।
लूपबैक डेटा: दूरी की जानकारी, परिवेश का तापमान, रेंज फाइंडर स्थिति, आदि सहित दूरी मापने वाली मशीन और होस्ट कंप्यूटर के बीच डेटा एक्सचेंज 422 बसों को अपनाता है। विशिष्ट सॉफ्टवेयर संचार प्रोटोकॉल इस प्रकार है:
संचार प्रारूप: 422 संचार, बॉड दर 115200bps (ग्राहकों की आवश्यकताओं के अनुसार बदला जा सकता है);
डेटा प्रारूप: 8-बिट डेटा, वन स्टार्ट बिट, वन स्टॉप बिट, नो पैरिटी चेक, डेटा में हेडर बाइट, कमांड पार्ट, डेटा लंबाई, पैरामीटर पार्ट, चेक बाइट शामिल हैं;
संचार मोड: मुख्य नियंत्रण और दूरी मापने वाली मशीन मास्टर-स्लेव संचार मोड को अपनाती है, मास्टर कंट्रोल कंट्रोल कमांड को दूरी मापने की मशीन को भेजता है, और दूरी मापने वाली मशीन निर्देशों को प्राप्त करती है और निष्पादित करती है। रेंजिंग स्टेट में, रेंजफाइंडर रेंजफाइंडर के डेटा और स्टेटस को ऊपरी कंप्यूटर को रेंजिंग चक्र के अनुसार वापस भेजता है। संचार प्रारूप और कमांड सामग्री को निम्न तालिका में दिखाया गया है।

भेजने का संदेश प्रारूप इस प्रकार है:
