4000 मीटर रेंज फाइंडर मॉड्यूल

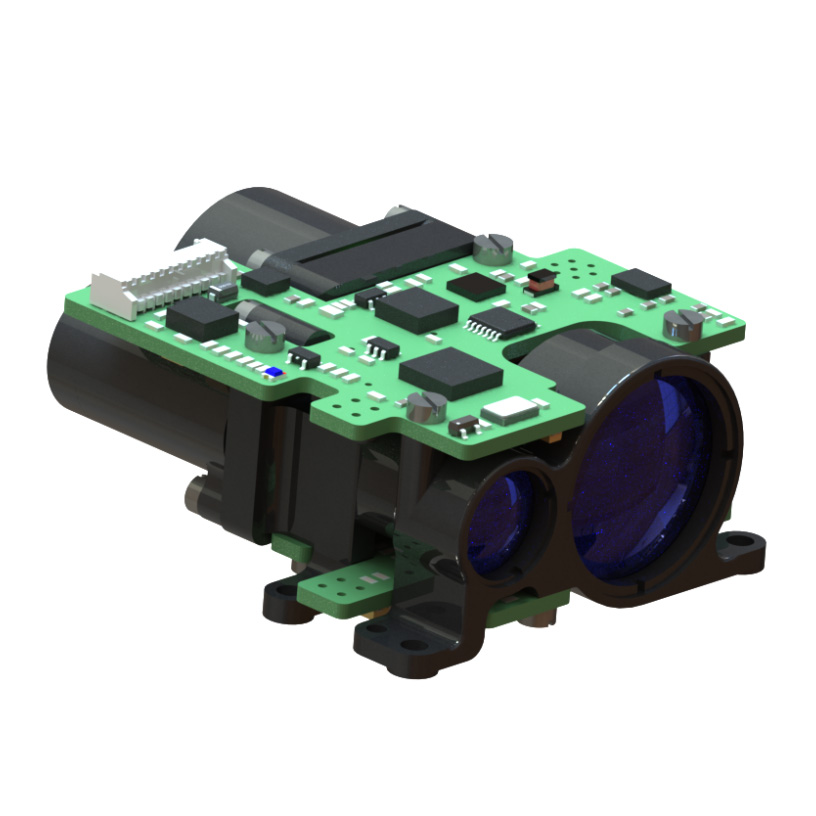

STA-DY0407X 4000M रेंज फाइंडर मॉड्यूल 1535nm आई-सेफ एरबियम ग्लास लेजर मॉड्यूल को स्वतंत्र रूप से जिओप्टिक्स द्वारा विकसित किया गया है, जिसमें कम बिजली की खपत, छोटे आकार, उच्च परिशुद्धता और नेत्र सुरक्षा की विशेषताएं हैं।

नमूना:STA-DY0407X

जांच भेजें

उत्पाद वर्णन

STA-DY0407X 1535nm आई-सेफ एर्बियम ग्लास लेजर मॉड्यूल को स्वतंत्र रूप से जिओप्टिक्स द्वारा विकसित किया गया है, जिसमें कम बिजली की खपत, छोटे आकार, उच्च परिशुद्धता और नेत्र सुरक्षा की विशेषताएं हैं।

अधिकतम माप रेंज: 4000 मीटर (2.3x4.6m वाहन) 7000 मीटर (सफेद दीवार)
सटीकता ± 1m
मापन सटीकता% 98%
वजन ≤ 75g

उत्पाद की विशेषताएँ

1। एकीकृत कॉन्फ़िगरेशन डिजाइन और फ्रंट एंड फेस मल्टी-पॉइंट सीलिंग इंस्टॉलेशन, मजबूत एंटी-इफेक्ट क्षमता, उच्च स्थायित्व, लंबे समय तक कामकाजी जीवन, नेत्र सुरक्षा;
2। गैर-थर्मल प्राप्त करने वाली ऑप्टिकल डिज़ाइन तकनीक का उपयोग करना, अच्छे ऑप्टिकल शोर दमन क्षमता के साथ, प्रदर्शन और उच्च और कम तापमान ऑप्टिकल प्रदर्शन के पास दूरी के पास;
3। सर्किट का आंतरिक इंटरफ़ेस वेल्डिंग वायर डायरेक्ट कनेक्शन प्रक्रिया को अपनाता है, जो दृढ़ और विश्वसनीय है, जो कनेक्टर के ढीले, ऑक्सीकरण और जल वाष्प के कारण शॉर्ट सर्किट या खराब संपर्क से बच सकता है, और उत्पाद की विश्वसनीयता और जीवन में सुधार कर सकता है।

उत्पाद प्रदर्शन सूचकांक

वस्तु	अनुक्रमणिका
नमूना	Sta-dy0407x
परिचालन तरंग दैर्ध्य	1535nm ± 10nm
रेंज रेंज	50-7000 मीटर
क्षमता	7000 मीटर	बड़ा लक्ष्य, दृश्यता, 16 किमी
	4000 मीटर	दृश्यता, 8 किमी, 2.3 मीटर × 4.6 मीटर वाहनों के लिए 0.3 परावर्तकता के साथ लक्ष्य
नमी	≤ 60%
सटीकता	± 1m
सटीकता दर	≥98%
विचलन कोण	≤0.5mrad
आवृत्ति	एक बार, 1Hz, 5Hz
आकार	≤57 मिमी × 50 मिमी × 30 मिमी
वोल्टेज	10v ～ 14v
कामकाजी बिजली की खपत	औसत बिजली की खपत: ≤ 3W
स्टैंडबाय बिजली की खपत	≤1w
कार्य -तापमान	-40 ℃～+60 ℃
भंडारण तापमान	-50 ℃～+70 ℃
वज़न	≤75g

संरचना स्थापना इंटरफ़ेस

4000 मीटर रेंज फाइंडर मॉड्यूल हाइलाइट्स

● केवल 130 ग्राम के साथ हल्का
● 10 किमी तक का शक्तिशाली माप
● झेलना सबसे कठोर हथियार को 1600 ग्राम तक झटके देता है
● बेहद कम बिजली की खपत
● 1 मीटर की उच्च माप सटीकता
● व्यापक परिचालन तापमान -40 ° C से +65 ° C तक रेंज

अनुप्रयोग

● हथियार घुड़सवार उपकरण
● हैंडहेल्ड डिवाइस
● अवलोकन और निगरानी प्रणाली
● यूएवी और यूजीवी के लिए सेंसर सूट

उत्पाद प्रदर्शन सूचकांक

प्रदर्शन
अधिकतम सीमा	10000 मीटर
बीमफिलिंग लक्ष्य पर रेंज प्रदर्शन परावर्तकता: 60%, पर्यवेक्षक दृश्यता 25 किमी	8000 मीटर
2.3 × 2.3 मीटर लक्ष्य आकार पर रेंज प्रदर्शन परावर्तन: 30%, पर्यवेक्षक दृश्यता 25 किमी	7000 मीटर
1 × 1 मीटर लक्ष्य आकार पर रेंज प्रदर्शन परावर्तकता: 10%, पर्यवेक्षक दृश्यता 25 किमी	6000 मीटर
न्यूनतम सीमा	20 मीटर
सीमा सटीकता	± 1m
पुनरावृत्ति दरें	1-10Hz
बहु लक्ष्य का पता लगाना	3 लक्ष्य
वेवलेंथ	1535NM
विचलन	0.5mrad
IEC 60825-1 प्रति नेत्र सुरक्षा	लेजर क्लास 1
पर्यावरणीय विशेषताओं
तापमान रेंज आपरेट करना	-40 ℃ ~+65 ℃
भंडारण तापमान सीमा	-50 ℃ ~+75 ℃
X-, y- और z- दिशा में 0.6 एमएस पर शॉक (आधा साइन)	1000g
भौतिक विशेषताएं
वज़न	≤130g
आयाम (लंबाई/चौड़ाई/ऊंचाई)	≤87 मिमी58 मिमी43 मिमी
इंटरफेस
संचार इंटरफेस	UART (3.3 V LVCMOS स्तर) RS422
बिजली की आपूर्ति	4.5V ~ 12V
