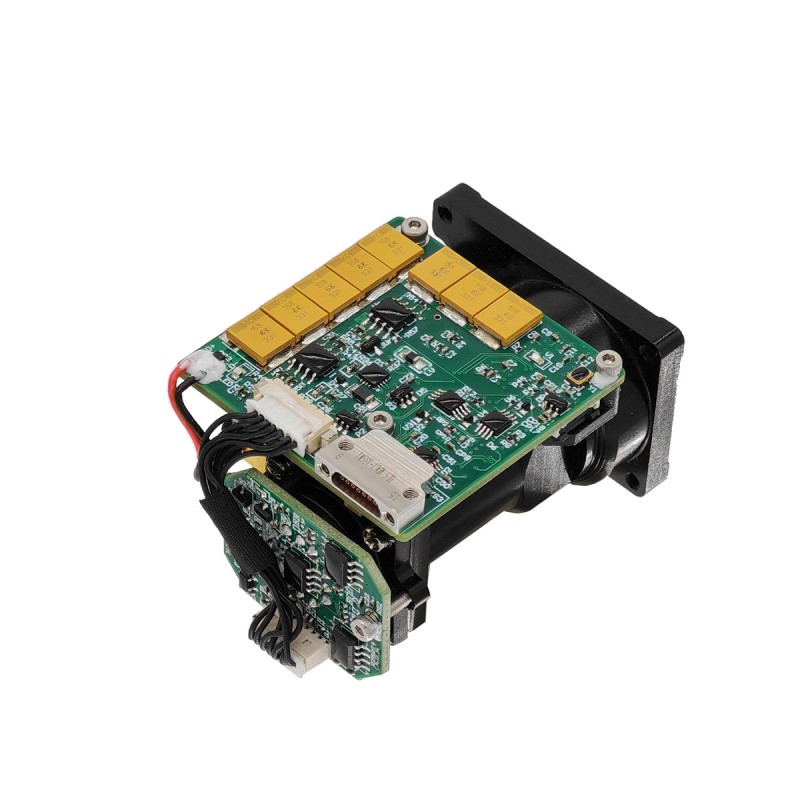

5 किमी आई-सेफ लेजर रेंजफाइंडर मॉड्यूल

STA-B0510X एक मानव आंख-सुरक्षित लेजर डिस्टेंस माप मॉड्यूल है, जो लक्ष्य दूरी का पता लगा सकता है और सीरियल संचार के माध्यम से ऊपरी कंप्यूटर को मापा दूरी को प्रसारित कर सकता है। दृश्यता, 15 किमी, लक्ष्य परावर्तकता, 0.3, आर्द्रता, 80%, वाहन (2.3 मीटर × 2.3 मीटर नाटो लक्ष्य) की दूरी ≥5 किमी; अधिकतम 1210 किमी तक।

जांच भेजें

उत्पाद वर्णन

मुख्य कार्य

(1) एकल और निरंतर;
(२) लेजर को कमांड के लिए जवाब देना, और स्टॉप कमांड के अनुसार किसी भी समय बंद हो सकता है;
(3) दूरी माप के दौरान एक बार डिस्टेंस डेटा और स्टेटस की जानकारी एक बार;
(4) यह संचरित लेजर दालों की संचयी संख्या (बिजली की कोई हानि नहीं) की रिपोर्ट कर सकता है;
(5) दूरी चयन, सामने और पीछे लक्ष्य संकेत;
(६) स्व-परीक्षण कार्य।

उत्पाद परिचय

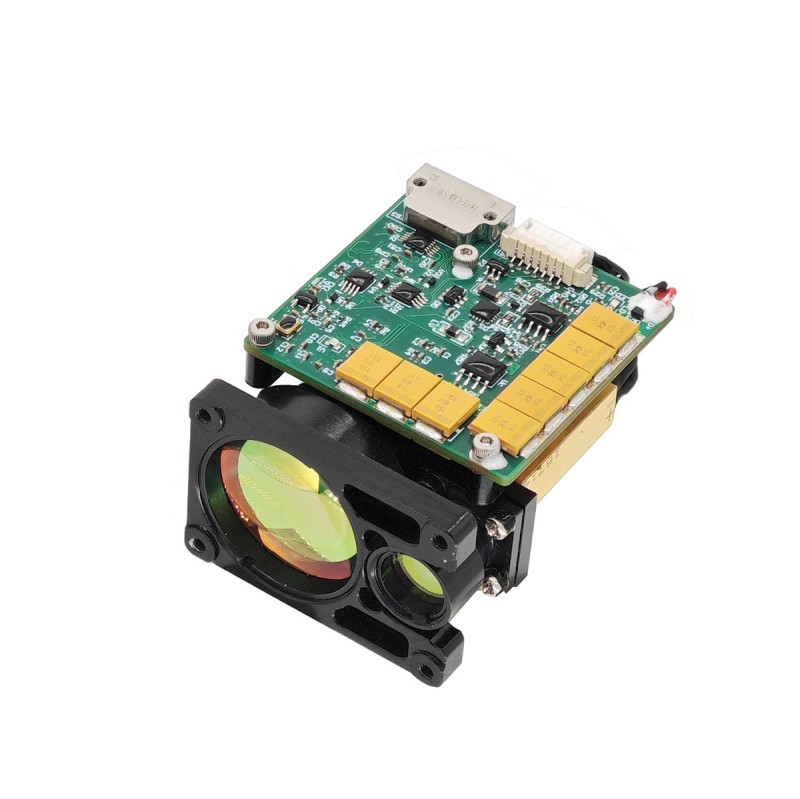

B0510X लेजर रेंजफाइंडर मॉड्यूल एक सैन्य पल्स लेजर रेंजफाइंडर है जिसे विमान, मानव रहित हवाई वाहन, टैंक और स्कोप जैसे आवेदन परिदृश्यों के लिए डिज़ाइन किया गया है। इसमें छोटे आकार, हल्के वजन, कम बिजली की खपत, स्थिर प्रदर्शन, लंबी माप दूरी और लंबी सेवा जीवन, मानव नेत्र सुरक्षा और अन्य फायदे हैं, यह उत्पाद के लक्ष्य सटीकता में सुधार करने के लिए एक महत्वपूर्ण तकनीकी उपकरण है।

B0510X आई-सेफ एलआरएफ मॉड्यूल के लिए उत्पाद प्रदर्शन सूचकांक

वस्तु	तकनीकी मापदण्ड	अनुदेश
नमूना	STA-B0510X
कामकाजी तरंग दैर्ध्य	1535 ± 5NM
नेत्र सुरक्षा	कक्षा 1 (IEC 60825-1)
एपर्चर प्राप्त करना	Φ26 मिमी
उत्सर्जन एपर्चर	Φ14 मिमी
क्षमता	50m-10 किमी
रेंज रेंज	≥10000 मीटर	मैक्स रेंज, पर्यवेक्षक दृश्यता 25 किमी
	≥8000m	बिल्डिंग टारगेट, परावर्तकता: 0.6, पर्यवेक्षक दृश्यता 25 किमी
	≥5000m	नाटो टारगेट
	≥3000m	मानव -लक्ष्य
	≥1000m	यूएवी टारगेट
मिनी रेंज	50 मीटर
बहु-लक्ष्य का पता लगाना	3 लक्ष्य तक
सटीकता	± 1m	3 डी
आवृत्ति	1 ~ 10Hz समायोज्य
सटीकता दर	≥98%
झूठी अलार्म दर	1%
विचलन कोण	≤0.5mrad
संचार इंटरफेस	Rs422 / rs232 / ttl
वोल्टेज	DC18 ~ 32V
कार्य -शक्ति	≤1.2W (@1Hz)	सामान्य तापमान परीक्षण
अतिरिक्त बिजली	≤0.5w	सामान्य तापमान परीक्षण
यांत्रिक झटका	75g, 1ms
कार्य -तापमान	-40 ℃～+60 ℃
भंडारण तापमान	-45 ℃～+70 ℃
विश्वसनीयता	MTBF ≥ 1500h
आकार	≤65 मिमी × 35 मिमी × 44 मिमी
वज़न	≤75g
मुख्य समारोह		पहला और अंतिम लक्ष्य, बहु-लक्ष्य, दूरी चयनात्मकता

नोट:

1) नाटो लक्ष्य आकार 2.3 मीटर × 2.3 मीटर; मानव लक्ष्य आकार 0.5 मीटर × 1.7 मीटर; यूएवी लक्ष्य आकार 0.2 मीटर × 0.3 एम; परावर्तकता 30%, पर्यवेक्षक दृश्यता, 15 किमी

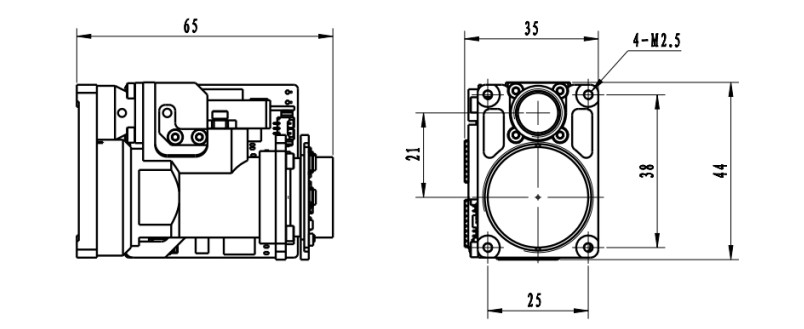

संरचना स्थापना इंटरफ़ेस

बाह्य इंटरफ़ेस

कनेक्टर मॉडल: MDC1-15SW1
पिन नंबर	परिभाषा	समारोह	टिप्पणी
1	वी	बिजली इनपुट सकारात्मक	DC18-36V
2	Gnd	बिजली इनपुट आधार
3	Rs422_t/r+	Rs485+/rs422 सकारात्मक भेजें
4	Rs422_t/r-	Rs485+/rs422 नगेटिव भेजें
5	Rs422_rxd-	RS422 नकारात्मक प्राप्त करता है
6	Rs422_rxd+	RS422 सकारात्मक प्राप्त करें
7	RS232-TX	RS232 भेजें
8	RS232-RX	Rs232 ले लो
9	टीटीएल-टीएक्स	टीटीएल भेजें	3.3
10	टीटीएल-आरएक्स	Ttl ले लो	3.3
11	Gnd	संचार स्थान
12	एनसी	वैकल्पिक
13	एनसी	वैकल्पिक
14	एनसी	वैकल्पिक
15	एनसी	वैकल्पिक

पर्यावरणीय अनुकूलनशीलता

a) काम करने का तापमान ： -40 ℃～+60 ℃।
बी) भंडारण तापमान ℃～ -45 ℃～+70 ℃।
ग) यादृच्छिक कंपन: 15 ～ 2000Hz, 3 दिशाएँ। विशिष्ट परीक्षण स्थितियां तालिका 1 में दिखाए गए हैं।

तालिका 1 यादृच्छिक कंपन परीक्षण की स्थिति

क्रम संख्या	आवृत्ति सीमा	त्वरण वर्णक्रमीय घनत्व (जी 2/हर्ट्ज)	कंपन समय (न्यूनतम)
1	15 ～ 190	0.01	हर दिशा में कंपन 15 मिनट
2	190 ～ 210	0.1
3	210 ～ 380	0.01
4	380 ～ 420	0.025
5	420 ～ 2000	0.01

OEM/ODM रेंजिंग मॉड्यूल और कस्टम सॉल्यूशंस

B0510X एक सुविधाजनक, शक्तिशाली और कॉम्पैक्ट लेजर के समाधान की तलाश में सिस्टम इंटीग्रेटर्स के लिए डिज़ाइन किया गया है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में विश्वसनीय प्रदर्शन प्रदान करता है।

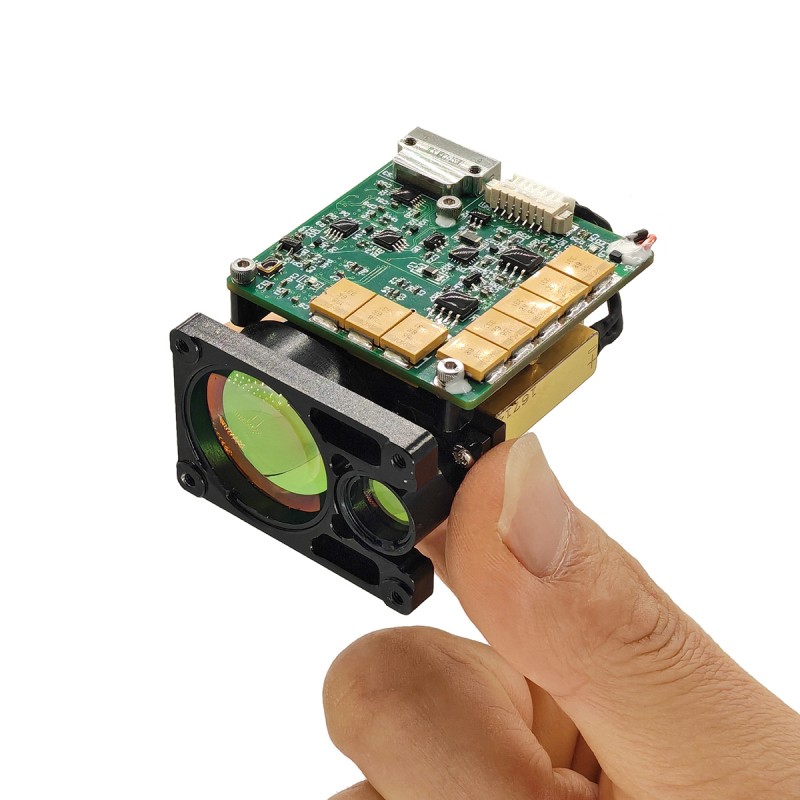

यह बहुत छोटा है, अल्ट्रा-लाइट, कम बिजली की खपत है और इसे लंबी दूरी पर मापा जा सकता है। यह हैंडहेल्ड डिवाइस (थर्मल इमेजिंग), हथियार बढ़ते अनुप्रयोगों, पोर्टेबल सिस्टम और लाइटवेट सेंसर सूट और मानव रहित हवाई वाहन या यूजीवी के लिए उपयुक्त है।
