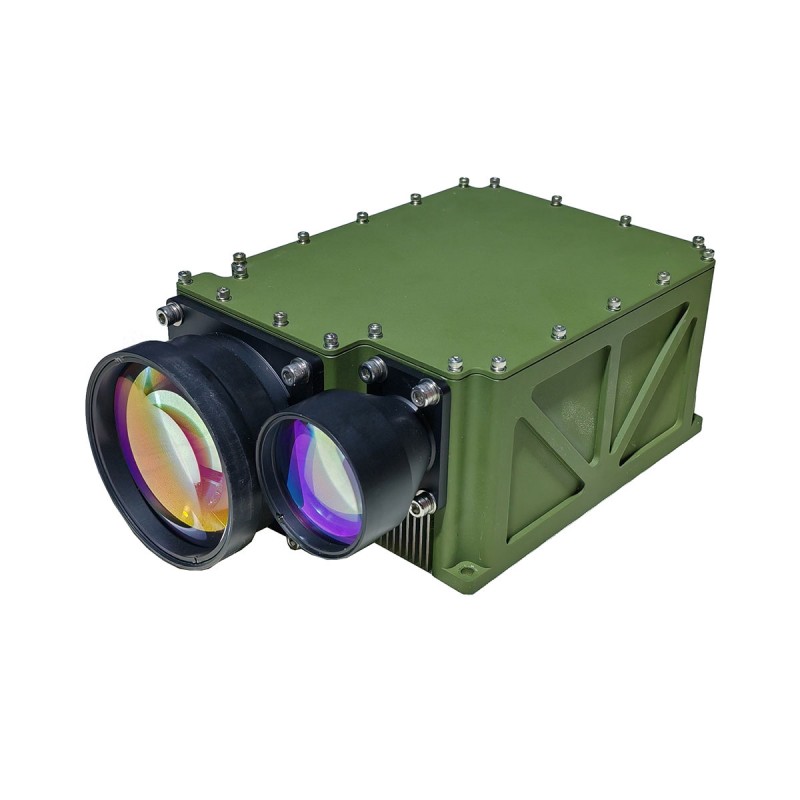

एंटी ड्रोन स्टेक्ट के लिए 5 किमी लेजर रेंजफाइंडर मॉड्यूल

STA-WR5000X UAV लक्ष्यों को मापने के लिए एक समर्पित लेजर है। यह 1064nm YAG लेजर पर आधारित है, जिसमें 1mrad और उच्च गुणवत्ता वाले लेजर बीम तक एक बड़े विचलन कोण की विशेषता है। यह आसानी से 5 किमी की दूरी पर 0.1m m के प्रतिबिंब क्षेत्र के साथ UAV लक्ष्य पर लॉक कर सकता है और 10 किमी दूर 2㎡ के प्रतिबिंब क्षेत्र के साथ एक UAV लक्ष्य को माप सकता है।

जांच भेजें

उत्पाद वर्णन

क) स्वयं की जाँच सूचना प्रतिक्रिया समारोह में सक्षम;
बी) दोष स्थान और दोष मोड प्रतिक्रिया में सक्षम;
ग) धारावाहिक संचार में सक्षम।

उत्पाद पैरामीटर

नमूना	STA-WR5000X	नोट
वेवलेंथ	1064nm
विचलन कोण	1 ± 0.1mard
अधिकतम सीमा	≥5000m	चिंतनशील क्षेत्र 0.1 वर्ग मीटर
अधिकतम सीमा	≥10000 मीटर	चिंतनशील क्षेत्र 2 वर्ग मीटर
मिनी	≤200m
शुद्धता	± 2M （RMS）
आवृत्ति	1। 5, 10, 20Hz समायोज्य
इंटरफ़ेस	RS-422	अनुकूलन
वोल्टेज आपूर्ति	24V	अनुकूलन
ऑप्टिकल अक्ष और बढ़ते संदर्भ विमान के बीच गैर-समानांतरवाद	≤2mrad
बिजली की खपत	पीक वैल्यू, 150W, औसत; 100W;
प्रचालन तापमान	-40 ℃～+60 ℃
भंडारण तापमान	-50 ℃～+70 ℃
आकार	≤216 × 125 × 84 मिमी
वज़न	≤2kg

टिप्पणी:
1. रेंजिंग रेंज विवरण: रेंज विभिन्न परीक्षण स्थितियों और परीक्षण लक्ष्यों के तहत बदल जाएगी, यदि आप विशेष लक्ष्यों का पता लगाते हैं, तो कृपया पुष्टि करने के लिए बिक्री पक्ष से संपर्क करें;
2.minimum रेंज: 30m-100m उतार-चढ़ाव, यह सामान्य उपयोग के बाद 50 मीटर तक अनुशंसित है; लेजर ऊर्जा के कारण बड़ी है, क्लोज रेंज का उपयोग डिटेक्टर चिप को जला सकता है, इसलिए डिबगिंग में, डिटेक्टर चिप को जलाने से रोकने के लिए कृपया एक अच्छा दर्पण कवर लाएं।

नोट: दृश्यता, 20 किमी, आर्द्रता, 80%, यूएवी लक्ष्य परावर्तकता 0.3।

बिजली का अंतर

नत्थी करना	परिभाषित करना	नोट
1	वीसीसी	+24v एनोडल
2
3
4
5	Gnd	बिजली की आपूर्ति का नकारात्मक ध्रुव
6
7
8
9	टी+	RS-422
10	आर-
11	टी-
12	आर+
13	संचार gnd
14	Syn+	RS422 डिफरेंशियल एक्सटर्नल टाइमिंग सिस्टम, चौड़ाई> 10US।
15	Syn-	RS422 डिफरेंशियल एक्सटर्नल टाइमिंग सिस्टम, चौड़ाई> 10US।
