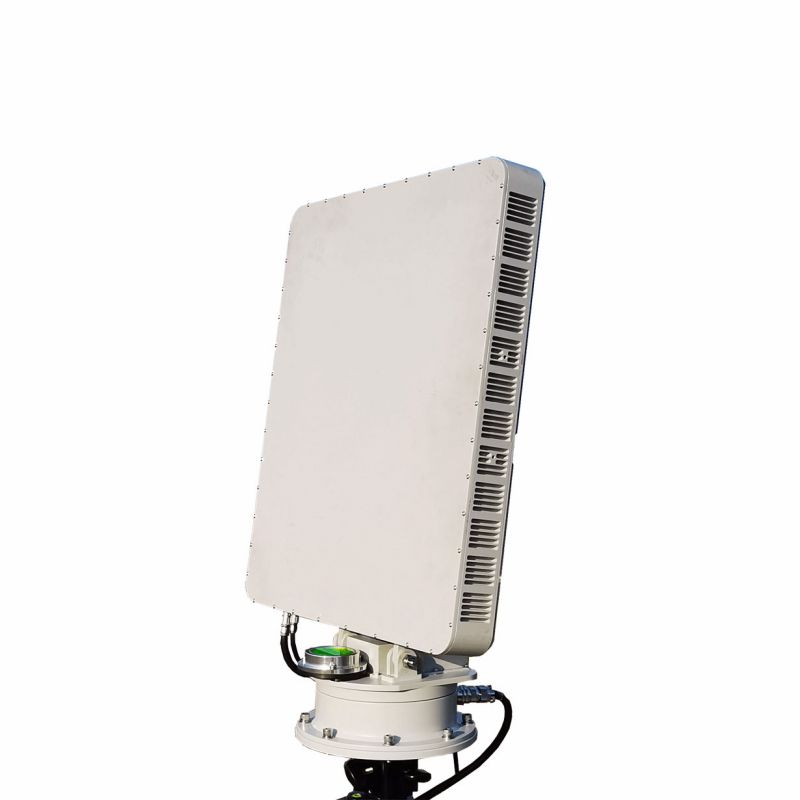

5 किमी कम ऊंचाई यूएवी डिटेक्शन रडार (एईएसए)

5 किमी कम ऊंचाई यूएवी डिटेक्शन रडार (एईएसए) मुख्य रूप से कम ऊंचाई और जमीन निगरानी में उपयोग किया जाता है, रडार डिजिटल बीम बनाने वाली प्रौद्योगिकी, कम समकक्ष ओमनी-दिशात्मक विकिरणित शक्ति और उच्च खोज डेटा दर को अपनाता है। रडार काफी कम अव्यवस्था झूठी अलार्म दर के साथ अनुकूली अव्यवस्था दमन प्रौद्योगिकी और घने लक्ष्य पूर्व-निर्धारित ट्रैकिंग तकनीक को अपनाता है, और स्वचालित रूप से 150 से अधिक बैचों के लक्ष्य और आउटपुट उच्च-सटीक स्थिति की जानकारी को ट्रैक और नेविगेट कर सकता है।

नमूना:AESA

जांच भेजें

उत्पाद वर्णन

प्रमुख कार्य

1। तीन समन्वय प्रणाली, अज़ीमुथ कवरेज 360 °, पिच कवरेज> 30 °;
2। रडार स्कैनिंग रेंज के भीतर सक्रिय लक्ष्य के समन्वय और गति की जानकारी को इंगित करने के कार्य के साथ;
3। लक्ष्य आंदोलन प्रक्षेपवक्र को स्वचालित रूप से इंगित करने के कार्य के साथ;
4। अव्यवस्था निस्पंदन के कार्य के साथ, जमीन की अव्यवस्था, पानी की अव्यवस्था और मौसम संबंधी अव्यवस्था कोई प्रभावी ट्रैक स्थापित नहीं करती है।

उत्पाद -प्राचन

वस्तु	अनुक्रमणिका
नमूना	STA-T10A
रडार प्रकार	चरणबद्ध सरणी रडार
प्रचालन आवृत्ति	एक्स-बैंड
प्रचालन आवृत्ति	10.4 ~ 10.6GH Z
आवृत्ति hopping की संख्या	4
पिच कवरेज रेंज (पिच फील्ड कोण)	-5 ~ 30 °
एज़िमुथ कवरेज रेंज (क्षैतिज क्षेत्र कोण)	360 °
कोण माप सटीकता: अभिविन्यास	0.4 ° (आरएमएस), पिच: 0.4 ° (आरएमएस)
पता लगाना ऊंचाई	800 मीटर
पता लगाने की दूरी (प्रेत 4)	≥5 किमी
पता लगाने की दूरी (कार्मिक)	≥8km
पता लगाने की दूरी (वाहन)	≥10 किमी
अंधा क्षेत्र	25 मीटर
एंटीना स्पीड	2S / RPM (180 ° / s)
इसके साथ ही लक्ष्यों की संख्या पर नज़र रखना	≥ 150 लक्ष्य
सटीकता	5 मी (आरएमएस)
रेडियल वेलोसिटी रेंज का पता लगाना	1 ~ 100 मीटर / एस
पर्यावरणीय अनुकूलनशीलता	-40 ~ + 55 ℃
काम कर रहे आर्द्रता	> 60%
संचार इंटरफेस	गीगाबिट ईथरनेट
सुरक्षा स्तर	IP65
बिजली की खपत	200W
मेजबान आकार (सर्वो को छोड़कर)	580 * 500 * 75 मिमी
वज़न	20 किलोग्राम
पवन प्रतिरोध	यह आम तौर पर बल 6 हवा के नीचे के मौसम में काम करता है
