5 किमी रेंज फाइंडर मॉड्यूल

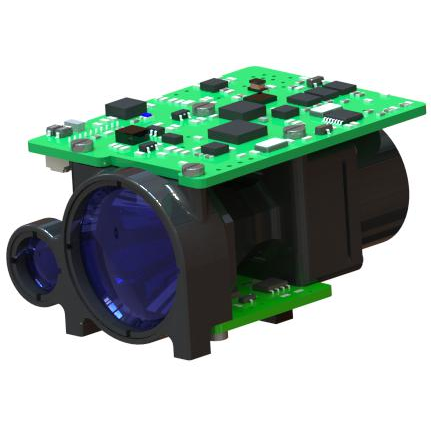

STA-D0508X 5 किमी रेंज फाइंडर मॉड्यूल 1535nm एर्बियम ग्लास लेजर मॉड्यूल को स्वतंत्र रूप से jioptics द्वारा विकसित किया गया है, जिसमें कम बिजली की खपत, कॉम्पैक्ट संरचना, उच्च परिशुद्धता, लंबी मापने की दूरी और मानव नेत्र सुरक्षा की विशेषताएं हैं।

जांच भेजें

उत्पाद वर्णन

अधिकतम माप रेंज: 5000 मीटर (2.3x2.3m कार) 8000 मीटर (भवन)
सटीकता ± 1m
मापन सटीकता% 98%
वजन ≤85g

5 किमी रेंज फाइंडर मॉड्यूल सुविधाएँ

1। संपूर्ण मशीन संरचना, प्रभाव प्रतिरोध, कंपन प्रतिरोध, उच्च विश्वसनीयता, मजबूत पर्यावरणीय अनुकूलनशीलता, STA-D0508X सर्किट उप-वेयरहाउस डिजाइन, पावर अलगाव डिजाइन, मजबूत विद्युत चुम्बकीय संगतता, हैंडहेल्ड मोबाइल उपकरणों, UVA PODS और अन्य ऑप्टोइलेक्ट्रोनिक एकीकरण के लिए उपयुक्त एकीकृत डिजाइन;
2। देखने के छोटे क्षेत्र का उपयोग करते हुए, गैर-थर्मल प्राप्त करने वाली ऑप्टिकल डिज़ाइन तकनीक, अच्छी ऑप्टिकल शोर दमन क्षमता, करीबी रेंज प्रदर्शन और उच्च और कम तापमान ऑप्टिकल प्रदर्शन के साथ;
3। सर्किट का आंतरिक इंटरफ़ेस वेल्डिंग वायर डायरेक्ट कनेक्शन प्रक्रिया को अपनाता है, जो दृढ़ और विश्वसनीय है, जो कनेक्टर के ढीले, ऑक्सीकरण और जल वाष्प के कारण शॉर्ट सर्किट या खराब संपर्क से बच सकता है, और उत्पाद की विश्वसनीयता और जीवन में सुधार कर सकता है।

STA-D0508X लेजर रेंजफाइंडर मॉड्यूल के लिए उत्पाद प्रदर्शन सूचकांक

वस्तु	अनुक्रमणिका
नमूना	STA-D0508X
परिचालन तरंग दैर्ध्य	1535nm ± 10nm
रेंज रेंज	50m-8000m
क्षमता	8000 मीटर	बड़ा लक्ष्य, दृश्यता, 25 किमी
	5000 मीटर	दृश्यता, 10 किमी, 2.3 मीटर × 2.3 मीटर वाहनों के लिए 0.3 परावर्तकता के साथ लक्ष्य
नमी	≤ 80%
सटीकता	± 1m
सटीकता दर	≥98%
सीमा समाधान	≤40m
विचलन कोण	≤0.5mrad
आवृत्ति	एक बार, 1Hz, 5Hz, (10Hz चयन योग्य)
आकार	≤62 मिमी × 42 मिमी × 32 मिमी
वोल्टेज	10v ～ 14v
कामकाजी बिजली की खपत	≤4w
स्टैंडबाय बिजली की खपत	≤1.8w
कार्य -तापमान	-40 ℃～+60 ℃
भंडारण तापमान	-55 ℃～+70 ℃
वज़न	≤85g

STA-D0508X लेजर रेंजफाइंडर मॉड्यूल के लिए संरचना स्थापना इंटरफ़ेस

STA-D0508X मापने वाले सेंसर के लिए विद्युत इंटरफ़ेस

विद्युत इंटरफ़ेस आवश्यकताएं इस प्रकार हैं:
बिजली की आपूर्ति वोल्टेज: 12V (10V ~ 14V);
कामकाजी बिजली की खपत: ≤ 4W;
स्टैंडबाय बिजली की खपत: ≤ 1.8W।
ऊपरी कंप्यूटर का अंत 1.25 मिमी के रिक्ति के साथ 10pin कनेक्टर के माध्यम से रेंजफाइंडर अंत के साथ क्रॉस-लिंक किया गया है। बिजली की आपूर्ति और संचार बंदरगाह की पिन परिभाषा निम्न तालिका में दिखाई गई है, और कनेक्टर के पिन 1 की स्थिति को निम्न आंकड़े में दिखाया गया है।

रेंजफाइंडर अंत में बिजली की आपूर्ति और संचार बंदरगाह की पिन परिभाषा

पिन नंबर	संख्या	विद्युत विशेषताओं की परिभाषा	नोट
पी-1	VIN+	इनपुट शक्ति सकारात्मक
पी 2	Vin-	इनपुट शक्ति का नकारात्मक ध्रुव
पी -3	एनसी
पी 4	Rs422_txd+	संकेत आउटपुट पोर्ट	कंप्यूटर की मेजबानी करने के लिए रेंजफाइंडर
पी -5	Rs422_txd-	संकेत आउटपुट पोर्ट	कंप्यूटर की मेजबानी करने के लिए रेंजफाइंडर
पी -6	Rs422_rxd-	संकेत इनपुट पोर्ट	ऊपरी कंप्यूटर से रेंजफाइंडर
पी 7	Rs422_rxd+	संकेत इनपुट पोर्ट	ऊपरी कंप्यूटर से रेंजफाइंडर
पी-8	Gnd	RS422 ग्राउंड वायर	संचार भूमि तार
पी-9	न्यायाधीश	/	/
पी -10	झगड़ा करना	/	/
