LRF के साथ 60MJ लेजर लक्ष्य डिज़ाइनर

इस प्रकार का विकिरण एक बहुत छोटे संरचनात्मक आकार में 60MJ लेजर आउटपुट को प्राप्त करने के लिए एक अद्वितीय प्रकाश स्रोत डिजाइन का उपयोग करता है, और पल्स की चौड़ाई 10Ns से अधिक है, और प्रारंभिक लेजर विचलन कोण पारंपरिक उत्पाद की तुलना में 50% छोटा है। विकिरण उत्सर्जन और रिसेप्शन, कॉम्पैक्ट संरचना के एकल एपर्चर डिजाइन का उपयोग करता है, इसका उपयोग फोटोइलेक्ट्रिक हैंगर, वाहन विकिरण और अन्य अनुप्रयोग परिदृश्यों में किया जा सकता है।

जांच भेजें

उत्पाद वर्णन

विक्रेता के मुख्य कार्य:

लक्ष्य विकिरण मार्गदर्शन
लक्ष्य दूरी परीक्षा
लेजर आउटपुट को एनकोड करें
ओवरवॉल्टेज, ओवरक्रेन्ट और ओवरटेम्परेचर प्रोटेक्शन, पावर एंटी-रिवर्स फ़ंक्शन
विभेदक संकेत बाहरी ट्रिगर फ़ंक्शन

मुख्य तकनीकी पैरामीटर

लेजर प्रकाश स्रोत के मुख्य पैरामीटर
लेजर तरंगदैर्ध्य	1064nm ± 1nm
पंपिंग मोड	अर्धचालक पंप
पुनरावृत्ति आवृत्तिआउटपुट ऊर्जा	1 ~ 20Hz .60mj@20Hz
विकिरण दूरी	≥4 किमी
पल्स चौड़ाई	10ns ~ 20ns
बीम विचलन कोण	≤0.3mrad
अक्षीय स्थिरता	<0.1mrad
नाड़ी ऊर्जा स्थिरता	<5% (आरएमएस, एक विकिरण चक्र के भीतर)
काम करने का समय @20Hz	1 मिनट के लिए काम करें, 0.5 मिनट के लिए आराम करें; 8 चक्रों के लिए काम करें, काम जारी रखने से पहले 15 मिनट के लिए आराम करें
बिजली की आपूर्ति	डीसी 28 वी ± 4 वी
शक्ति	स्टैंडबाय बिजली की खपत 20W से कम है; पीक पावर की खपत 120W से कम है;
कोडिंग प्रकार	अंतर्निहित सटीक आवृत्ति कोडिंग, चर अंतराल कोड, समर्थन छद्म यादृच्छिक कोडिंग
कोडन सटीकता	≯1.5μs@20Hz
प्रणाली संकेतक
रेंजिंग मोड	पल्स रेंज
सीमा आवृत्ति	1-5Hz
अधिकतम सीमा	≥8 किमी (2.3 मीटर*2.3 मीटर नाटो लक्ष्य, परावर्तकता 0.3, दृश्यता> 25 किमी,)
मिनी रेंज	≤500m
सटीकता	± 5M
सटीकता दर	≥98%
इंटरफेस और संरचनाएँ

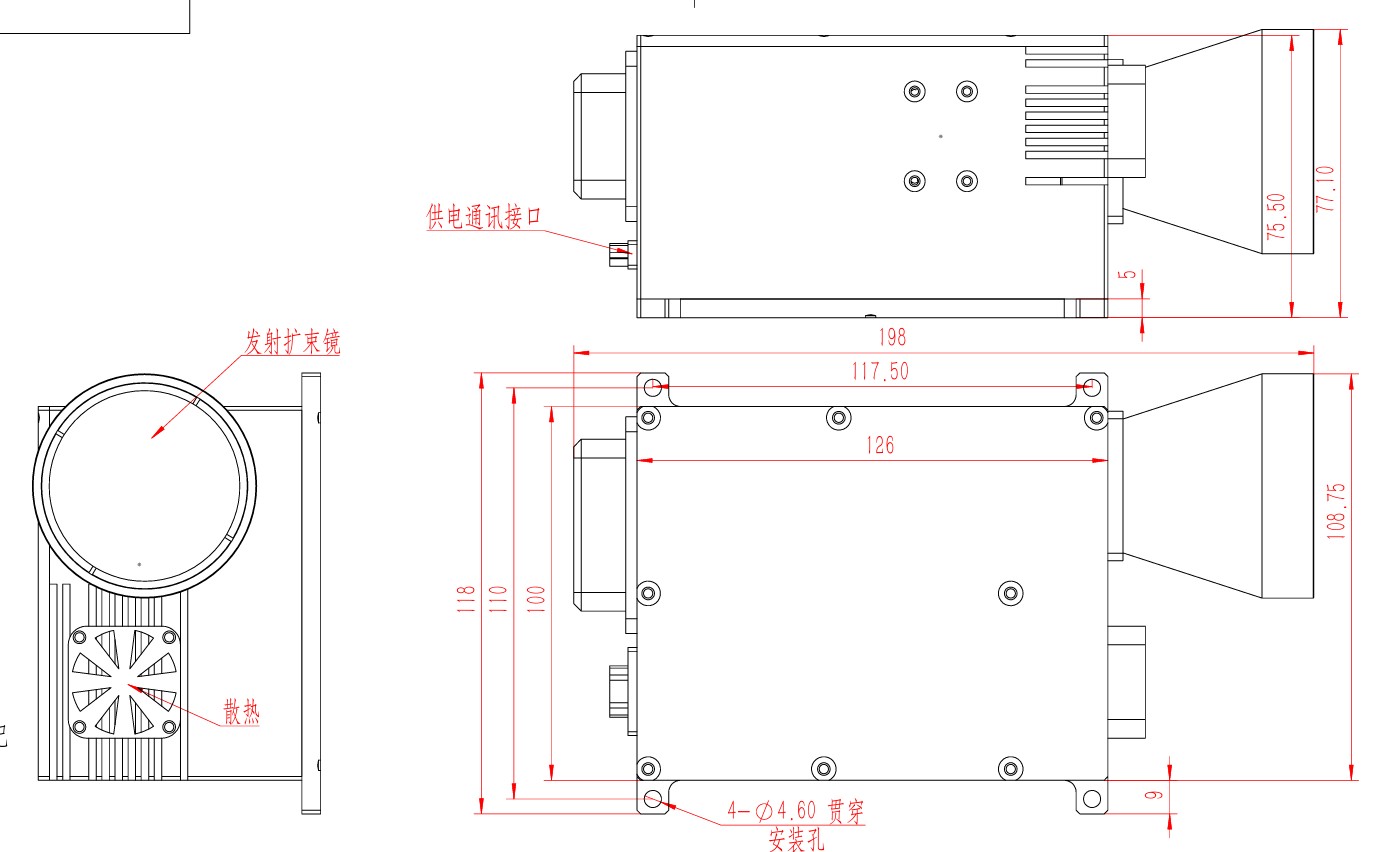

मॉड्यूल आकार	≤198x109x75.5 मिमी
वज़न	≤1.4kg
कूलिंग मोड	हवा ठंडी करना
RS422 सीरियल पोर्ट और बाहरी सिंक्रोनस इनपुट 422 स्तर हैं, और बाहरी सिंक्रोनस रोशनी 0-5V है
पर्यावरणीय उपयुक्तता
कार्य -तापमान	-40 ℃ ~ +60 ℃
भंडारण तापमान	-50 ℃ ~+75 ℃
