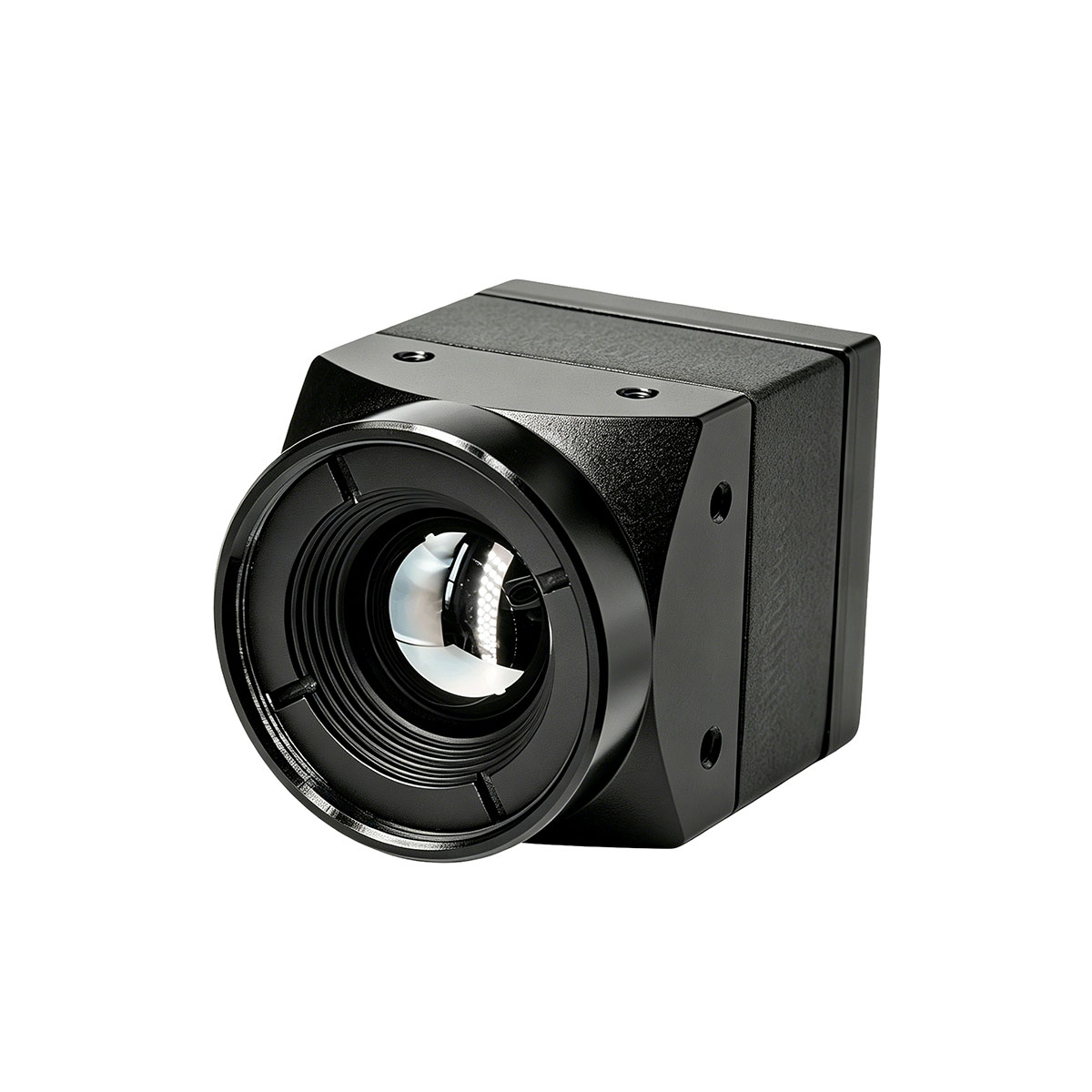

एफपीवी ड्रोन के लिए 640x512 45 मिमी लेंस थर्मल इमेजिंग कैमरा

STA-IR640-M श्रृंखला एक उच्च प्रदर्शन वाला अनकूल्ड इन्फ्रारेड इमेजिंग मॉड्यूल है, जो 4.1 मिमी, 6.9 मिमी, 9.1 मिमी और 13 मिमी सहित कई लेंस विशिष्टताओं के साथ उपलब्ध है। 12μm हाई-फ्रेम-रेट WLP पैकेज्ड इंफ्रारेड डिटेक्टर और स्व-विकसित दूसरी पीढ़ी के इंफ्रारेड ISP चिप से लैस, यह इष्टतम समग्र लागत दक्षता के साथ उत्कृष्ट इमेजिंग प्रदर्शन प्रदान करता है।

जांच भेजें

उत्पाद वर्णन

कॉम्पैक्ट आकार, हल्के वजन और कम बिजली की खपत की विशेषता के साथ, मॉड्यूल पूरी तरह से SWaP (आकार, वजन, बिजली) हल्के अनुप्रयोग आवश्यकताओं को पूरा करता है।

पूरी श्रृंखला में उन्नत बुद्धिमान इमेजिंग एल्गोरिदम के साथ अपनाया गया, यह सुचारू और घबराहट मुक्त छवि आउटपुट सुनिश्चित करता है, जो बारीक विवरण और विशिष्ट परतों के साथ स्थिर अवरक्त छवियां प्रस्तुत करता है। इस बीच, यह कई मानक डिजिटल इंटरफेस के साथ एकीकृत है, जो विभिन्न बुद्धिमान प्रसंस्करण हार्डवेयर प्लेटफार्मों के साथ लचीले ढंग से जुड़ने के लिए मजबूत अनुकूलता प्रदान करता है।

उत्पाद की विशेषताएँ

⚫ उच्च फ्रेम दर
⚫ मानक शटर-रहित एल्गोरिदम
⚫ उच्च गुणवत्ता वाली छवि प्रदर्शन
⚫ उच्च लागत प्रदर्शन

अनुप्रयोग परिदृश्य

यूएवी खोज: फोटोइलेक्ट्रिक पॉड।
⚫ पोर्टेबल टर्मिनल: आउटडोर हैंडहेल्ड, हेलमेट नाइट विजन।
⚫ सुरक्षा/अग्नि निरीक्षण: औद्योगिक निगरानी, परिधि स्कैनिंग, निरीक्षण रोबोट, आग चेतावनी, फायर हेलमेट।
⚫ बुद्धिमान एकीकरण: सहायक ड्राइविंग, स्मार्ट घरेलू उपकरण।

लेंस पैरामीटर्स

सारणी प्रारूप	ई.एफ.एल./एफ#	फोकस प्रकार	एफओवी(एच×वी)	आईएफओवी
640×512	4. 1mmF1.2	एथर्मलाइज़्ड	100°×82°	2.93mrad
	6.9mmF1.0		62.9°×50.4°	1.74mrad
	9. 1mmF1.0		48.1°×38 .4°	1.32mrad
	13mmF1.2		33.5°×26.9°	0.92mrad
	25mmF1 .2		17.5°×14°	0.48mrad
	45mmF1 .2		9.7°×7.8°	0.27mrad

नोट: लेंस और कैमरा इंस्टॉलेशन संरचना दोनों को अनुकूलित किया जा सकता है

उत्पाद विवरण

निष्पादन सूचकांक	एसटीए-आईआर640-एम
डिटेक्टर प्रकार	VoxUncooled IRFPA
संकल्प	640×512
पिक्सेलपिच	12μm
फ्रेम रेट	50 हर्ट्ज
वर्णक्रमीय श्रेणी	8～14μm
नेटडी	≤40mK@25℃,F# 1.0
छवि समायोजन
चमक और कंट्रास्ट समायोजन	मैनुअल/ऑटो
विचारों में भिन्नता	काला-गर्म/सफ़ेद-गर्म
रंग पट्टियाँ	समर्थन(1)
मूर्ति प्रोद्योगिकी	तापमान नियंत्रण एल्गोरिदम (w/oTEC)
	डीएनआर
	डीडीई
	हिस्टोग्राम समीकरण
छवि दर्पण	बाएँ-दाएँ/ऊपर-नीचे/विकर्ण
एक्सटर्नलसिंक	10~50Hz, राइजिंगएजट्रिगर	कोई नहीं
विद्युत आपूर्ति(2)
बिजली आपूर्ति रेंज	5～12VDC
विशिष्टशक्ति खपत@25℃	≤0.50W	≤0.40W
इंटरफ़ेस(2)
वीडियो	USB
	सीवीबीएस
	2लेनएमआईपीआई
सीरियलकम्युनिकेशनइंटरफ़ेस	यूएआरटी
भौतिक गुण (W/o लेंस और विस्तार घटक)
वज़न	8 ग्रा
आकार	21मिमी×21मिमी
पर्यावरण अनुकूलन
ऑपरेटिंग तापमान की रेंज	रेडियोमेट्रिक फ़ंक्शन के लिए -40℃~+80℃(-20℃~+60℃)
भंडारण तापमान सीमा	-45℃~+85℃
नमी	5~95%, नोकंडेनसेशन
कंपन(3)	6.06 ग्राम, यादृच्छिक कंपन, अलैक्सियल
सदमा(3)	80, 4 एमएस, ट्रेलिंगएजसॉटूथवेव, 3-अक्ष6-दिशा

टिप्पणी:
(1) बिजली आपूर्ति और इंटरफ़ेस विनिर्देश केवल फ़ैक्टरी मानक कॉन्फ़िगरेशन पर लागू होते हैं और विस्तारित घटकों पर लागू नहीं होते हैं। विस्तारित घटकों के विस्तृत कार्यों के लिए, कृपया विस्तारित घटकों के लिए उपयोगकर्ता मैनुअल देखें।

(2) कस्टम विस्तारित घटक अनुरोध पर उपलब्ध हैं। यदि आवश्यक हो तो वैयक्तिकृत अनुकूलन के लिए आप हमसे संपर्क कर सकते हैं।

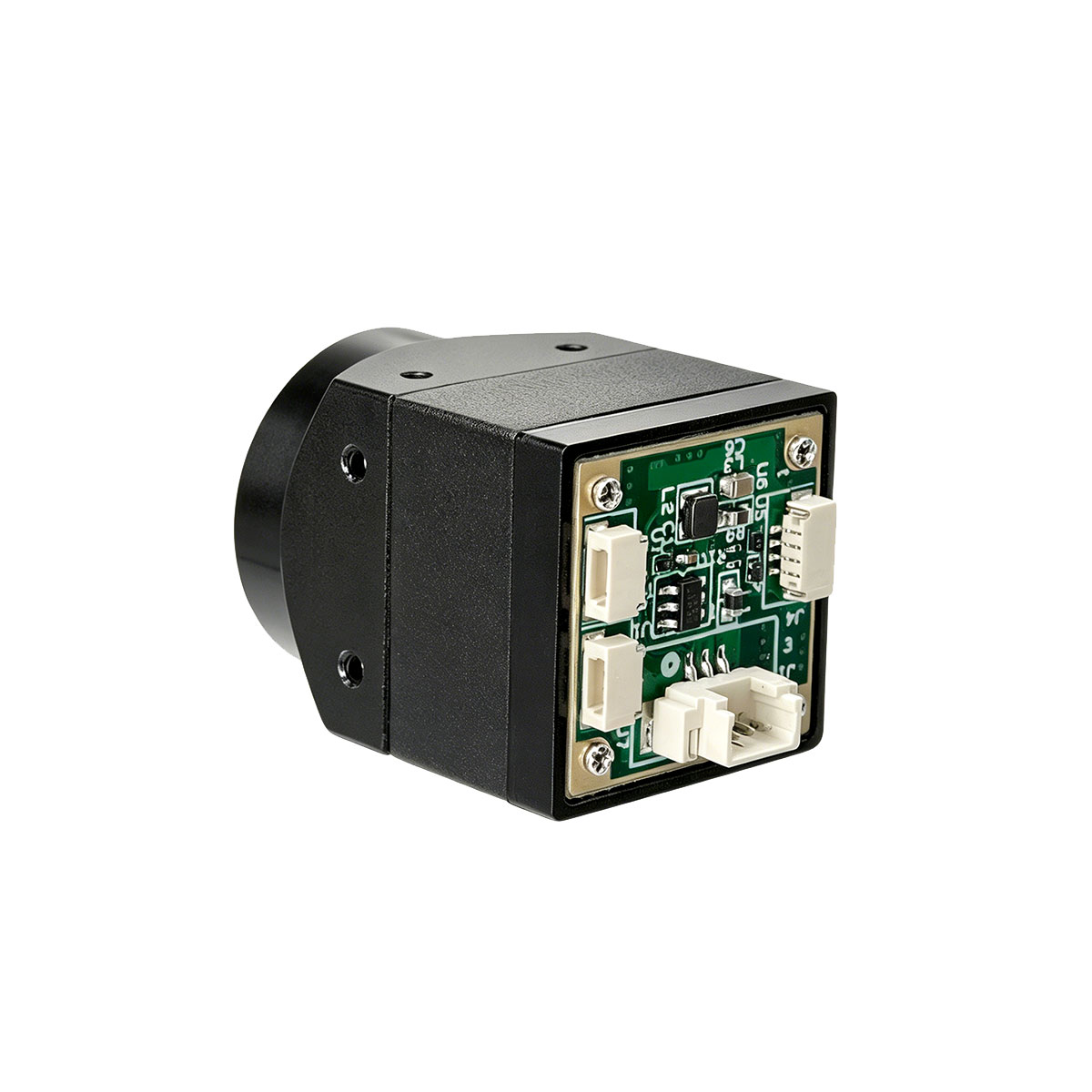

पिन परिभाषा:
जे1:3-पिन सीवीबीएस इंटरफ़ेस

1	सीवीबीएस	उत्पादन	सीवीबीएस वीडियो सिग्नल
2	जी.एन.डी	शक्ति	जमीन
3	+5-12V	शक्ति	शक्ति

J4:4-पिन USB इंटरफ़ेस

1	+5V
2	यूएसबीडीएम
3	यूएसबीडीपी
4	जी.एन.डी

यूएसबी वीडियो आउटपुट प्रारूप (3 प्रारूप वैकल्पिक):

1. यूवीसी
2. वीडियो संपीड़न मानक H.264, H.264H
3. वीडियो संपीड़न मानक एमजेपीईजी, 40 से 16384 केबीपीएस तक समायोज्य बिट दर के साथ; बिट दर को समायोजित और अनुकूलित किया जा सकता है

जे7,3पिन

1	UART1_TX
2	UART1_RX
3	जी.एन.डी

जे8,3पिन

1	UART0_TX
2	UART0_RX
3	जी.एन.डी

26पिन कनेक्टर प्रकार संख्या:DF56C-26S-0.3 V(51)

नत्थी करना	परिभाषा	Ffunciton	टिप्पणी
1 、2 、3 、4 、 18 、 19 、20 、21 、 22 、23 、24 、25 、26	एनसी
5 、7 、9 、 11 、 13	वीडीडी	पावर इनपुट	5--12V
16	आरएक्सडी	यूआर्ट आरएक्सडी	3.3
14	TXD	uart txd	3.3
6	MIPI_DP0
8	MIPI_DN0
10	MIPI_DP1
12	MIPI_DN1
15	एमआईपीआई_सीकेपी
17	MIPI_CKN
