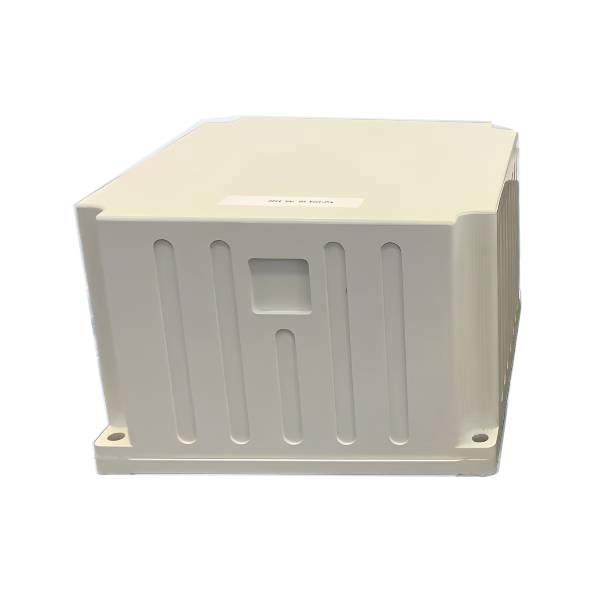

फाइबर ऑप्टिक गायरोस्कोप-एसेलेरोमीटर और जीएनएसएस एकीकृत नेविगेशन प्रणाली
फाइबर ऑप्टिक गायरोस्कोप-एक्सेलरोमीटर और जीएनएसएस एकीकृत नेविगेशन सिस्टम JIO-D300S लागत प्रभावी बंद-लूप फाइबर ऑप्टिक गायरोस्कोप, एक्सेलेरोमीटर और उच्च अंत GNSS प्राप्त बोर्ड पर आधारित है, जो कि मल्टी-सेंसर फ्यूजन और नेविगेशन सॉल्यूशन एल्गोरिथ्म कार्यान्वयन के माध्यम से मध्यम और हाई-प्रेसिजन मोबाइल मापन की आवश्यकताओं को पूरा करने के लिए है।
नमूना:JIO-D300S
जांच भेजें
उत्पाद वर्णन
फाइबर ऑप्टिक गायरोस्कोप-एसेलेरोमीटर और जीएनएसएस इंटीग्रेटेड नेविगेशन सिस्टम में एक संयुक्त जड़त्वीय/उपग्रह नेविगेशन मोड और एक शुद्ध जड़त्वीय मोड है।
संयुक्त नेविगेशन के लिए Inertial/सैटेलाइट इंटीग्रेटेड नेविगेशन मोड सैटेलाइट पोजिशनिंग में GNSS रिसीवर द्वारा प्राप्त किए जाने वाले उपग्रहों को प्राप्त किया जा सकता है; कम समय में मीटर-स्तरीय स्थिति सटीकता के साथ सिग्नल स्पीड रवैया खोने के बाद आउटपुट जड़त्वीय समाधान स्थिति।
शुद्ध जड़ता मोड शुरू होने के बाद, इसमें सटीक दृष्टिकोण माप का कार्य होता है और यह पिच रोलिंग और हेडिंग का उत्पादन कर सकता है, शुद्ध जड़ता सांख्यिकीय रूप से उत्तर की तलाश कर सकती है।
एकीकरण लचीलेपन में आसानी प्रदान करने के लिए फाइबर ऑप्टिक गायरोस्कोप की Jioptics स्थापना, और हमारे डेवलपर्स टूलकिट को तेजी से प्रोटोटाइप करने के लिए, न केवल विनिर्देश आवश्यकताओं को पूरा करते हैं, उच्च गुणवत्ता वाले प्रदर्शन को भी अंतिम उपयोगकर्ताओं की मांग को पूरा करते हैं।
संयुक्त नेविगेशन के लिए Inertial/सैटेलाइट इंटीग्रेटेड नेविगेशन मोड सैटेलाइट पोजिशनिंग में GNSS रिसीवर द्वारा प्राप्त किए जाने वाले उपग्रहों को प्राप्त किया जा सकता है; कम समय में मीटर-स्तरीय स्थिति सटीकता के साथ सिग्नल स्पीड रवैया खोने के बाद आउटपुट जड़त्वीय समाधान स्थिति।
शुद्ध जड़ता मोड शुरू होने के बाद, इसमें सटीक दृष्टिकोण माप का कार्य होता है और यह पिच रोलिंग और हेडिंग का उत्पादन कर सकता है, शुद्ध जड़ता सांख्यिकीय रूप से उत्तर की तलाश कर सकती है।
एकीकरण लचीलेपन में आसानी प्रदान करने के लिए फाइबर ऑप्टिक गायरोस्कोप की Jioptics स्थापना, और हमारे डेवलपर्स टूलकिट को तेजी से प्रोटोटाइप करने के लिए, न केवल विनिर्देश आवश्यकताओं को पूरा करते हैं, उच्च गुणवत्ता वाले प्रदर्शन को भी अंतिम उपयोगकर्ताओं की मांग को पूरा करते हैं।
हमारी सेवाएँ
Jioptics एक पेशेवर और कुशल टीम है। आपके लिए OEM/ODM सेवाएं प्रदान करें, अपने अनन्य फाइबर ऑप्टिकल गायरोस्कोप को अनुकूलित करने के लिए हमसे संपर्क करें
उत्पाद की विशेषताएँ
- सेंटीमीटर स्तर तक स्थिति सटीकता
- दृष्टिकोण माप त्रुटि 0.01 ° से बेहतर है
- ऑपरेटिंग तापमान रेंज: -40 ~ 60 ℃
- कंपन पर्यावरण: 20 ~ 2000Hz, 3.03g
- रिच इंटरफ़ेस प्रकार, समर्थन RS232, rs422, कैन और अन्य मानक इंटरफेस
- 30000h तक की विफलताओं के बीच का समय
- दृष्टिकोण माप त्रुटि 0.01 ° से बेहतर है
- ऑपरेटिंग तापमान रेंज: -40 ~ 60 ℃
- कंपन पर्यावरण: 20 ~ 2000Hz, 3.03g
- रिच इंटरफ़ेस प्रकार, समर्थन RS232, rs422, कैन और अन्य मानक इंटरफेस
- 30000h तक की विफलताओं के बीच का समय
विद्युत विशेषताओं
- बिजली की आपूर्ति: वाइड वोल्टेज इनपुट 12 ~ 36V
- रेटेड पावर: 24W (अधिकतम)
- रेटेड पावर: 24W (अधिकतम)
यांत्रिक आयाम
तकनीकी संकेतक
| पैरामीटर | गुण | विशिष्ट मूल्य | इकाई |
| स्थिति सटीकता | एकल बिंदु (आरएमएस) | 1.2 | m |
| आरटीके （आरएमएस） | 2 सेमी+1ppm |
|
|
| प्रोपिंगिंग (आरएमएस) | 1 सेमी+1pm |
|
|
| ताला सटीकता का नुकसान (सीईपी) | 2nm① |
|
|
| शीर्षक (आरएमएस) | संयुक्त सटीकता | 0.1② | º |
| प्रोसेसिंग के बाद | 0.01 | º | |
| ताला प्रतिधारण सटीकता का नुकसान | 0.02① | º | |
| उत्तर की तलाश सटीकता | 0.2③ | ºSECL | |
| रवैया (आरएमएस) | संयुक्त सटीकता | 0.01 | º |
| प्रोसेसिंग के बाद | 0.006 | º | |
| ताला प्रतिधारण सटीकता का नुकसान | 0.02① | º | |
| क्षैतिज वेग सटीकता (आरएमएस) |
|
0.05 | एमएस |
| समय -समय पर सटीकता |
|
20 | एन एस |
| आंकड़ा आउटपुट आवृत्ति |
|
200 ④ | हर्ट्ज |
| जायरो | श्रेणी | 300 | º / s |
| शून्य पूर्वाग्रह स्थिरता | 0.02⑤ | º/एच | |
| पैमाने का कारक | 50 | पीपीएम | |
| कॉर्नर रैंडम वॉक | 0.005 | º/grhr | |
| accelerometer | श्रेणी | 16 | g |
|
|
शून्य पूर्वाग्रह स्थिरता | 50 | माइक्रोग्राम |
| पैमाने का कारक | 50 | पीपीएम | |
| गति यादृच्छिक चलना | 0.01 | m/s/thehr |
गति यादृच्छिक चलना
| पैरामीटर | गुण | संदर्भ | इकाई |
| भौतिक आकार | आकार | 176.8 × 188.8 × 117 | MM3 |
| वज़न | <5 | किलोभास | |
| विद्युत विशेषताओं | रेटेड वोल्टेज | 12 ~ 36 | V |
| मूल्यांकित शक्ति | 24 (स्थिर राज्य) | W | |
| याद | सुरक्षित |
|
|
| पर्यावरणीय संकेतक | परिचालन तापमान | -40 ~+60 | ℃ |
| भंडारण तापमान | -45 ~+70 | ℃ | |
| यादृच्छिक कंपन | 3.03 （20 ~ 2000 हर्ट्ज） | g | |
| एमटीबीएफ | 30000 | h | |
| इंटरफ़ेस सुविधाएँ |
|
पीपीएस, इवेंट, rs232, rs422, कैन (वैकल्पिक) |
|
|
|
नेटवर्क पोर्ट (आरक्षित), एंटीना पोर्ट, व्हील स्पीड सेंसर पोर्ट |
|
|
| टिप्पणी: ① संरेखण मान्य है, और लॉक 60 मिनट के लिए खो जाता है; ② vehicle की स्थिति, पैंतरेबाज़ी करने की आवश्यकता है; ③two-Position संरेखण, 15min संरेखण, दो पदों के बीच का अंतर 90 डिग्री से अधिक है; ④ सिंगल आउटपुट 200Hz; ⑤10s औसत। |
|||
