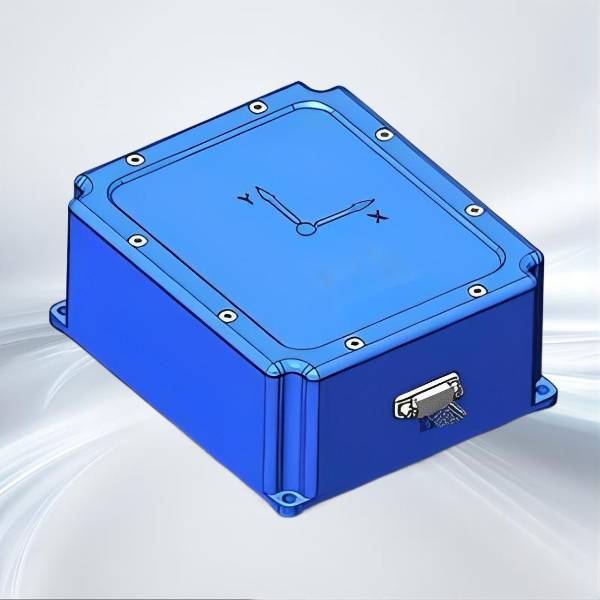

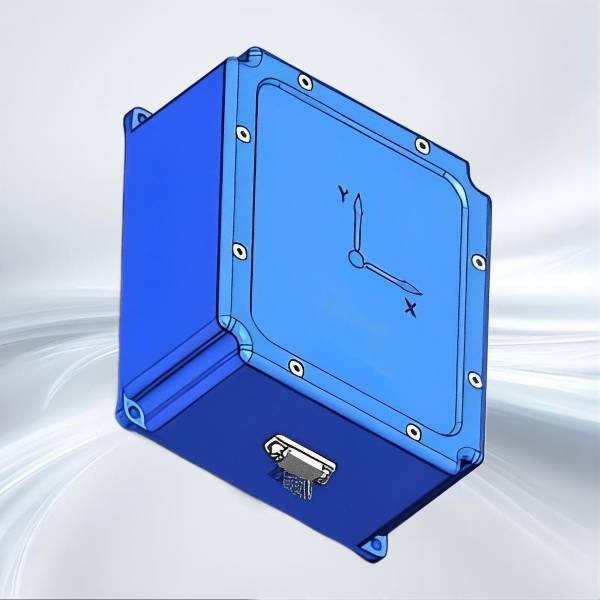

फाइबर ऑप्टिक जाइरोस्कोप फॉग एटिट्यूड मेजरमेंट सिस्टम
  • फाइबर ऑप्टिक जाइरोस्कोप फॉग एटिट्यूड मेजरमेंट सिस्टमफाइबर ऑप्टिक जाइरोस्कोप फॉग एटिट्यूड मेजरमेंट सिस्टम
  • फाइबर ऑप्टिक जाइरोस्कोप फॉग एटिट्यूड मेजरमेंट सिस्टमफाइबर ऑप्टिक जाइरोस्कोप फॉग एटिट्यूड मेजरमेंट सिस्टम

फाइबर ऑप्टिक जाइरोस्कोप फॉग एटिट्यूड मेजरमेंट सिस्टम

JIO-FOG100A माइक्रो-मैकेनिकल टेक्नोलॉजी (MEMS) मापन प्रणाली पर आधारित स्वतंत्रता रवैया का एक त्रिअक्षीय है, बिल्ट-इन उच्च-प्रदर्शन MEMS जाइरोस्कोप और MEMS एक्सेलेरोमीटर, फ़िल्टरिंग एल्गोरिदम के माध्यम से वाहक के पिच कोण, रोल कोण और हेडिंग कोण की गणना करता है। वास्तविक समय में। हम से फाइबर ऑप्टिक जाइरोस्कोप फॉग एटिट्यूड मेजरमेंट सिस्टम खरीदने के लिए आपका स्वागत है।

नमूना:JIO-FOG100A

जांच भेजें    पीडीएफ डाउनलोड

उत्पाद वर्णन


फाइबर ऑप्टिक जाइरोस्कोप फॉग एटीट्यूड मेजरमेंट सिस्टम की विशेषताएं

JIO-FOG100A माइक्रो-मैकेनिकल टेक्नोलॉजी (MEMS) मापन प्रणाली पर आधारित स्वतंत्रता रवैया का एक त्रिअक्षीय है, बिल्ट-इन उच्च-प्रदर्शन MEMS जाइरोस्कोप और MEMS एक्सेलेरोमीटर, फ़िल्टरिंग एल्गोरिदम के माध्यम से वाहक के पिच कोण, रोल कोण और हेडिंग कोण की गणना करता है। वास्तविक समय में।

वैकल्पिक रूप से उच्च परिशुद्धता उत्तर खोज प्राप्त करने के लिए एक मैग्नेटोमीटर के साथ मिलान किया जाता है, और गति नियंत्रण के लिए आउटपुट 3-अक्ष कोणीय वेग और 3-अक्ष त्वरण का उपयोग किया जाता है।

JIOPTICS एक पूर्ण फाइबर ऑप्टिक जाइरो उत्पाद सूट प्रदान करता है जो सामरिक से लेकर नेविगेशन ग्रेड तक आवश्यकताओं की एक विस्तृत श्रृंखला की सेवा करता है।

एकीकरण लचीलेपन में आसानी प्रदान करने के लिए फाइबर ऑप्टिक जाइरोस्कोप की JIOPTICS स्थापना, और तेजी से प्रोटोटाइप के लिए हमारे डेवलपर्स टूलकिट, न केवल विनिर्देश आवश्यकताओं को पूरा करते हैं, उच्च गुणवत्ता वाले प्रदर्शन भी प्रदान करते हैं जो अंतिम उपयोगकर्ताओं की मांग को पूरा करते हैं।

हमारी सेवाएँ

जियोपटिक्स एक पेशेवर और कुशल टीम है। आपके लिए OEM / ODM सेवाएं प्रदान करें, अपने अनन्य फाइबर ऑप्टिकल जाइरोस्कोप को अनुकूलित करने के लिए हमसे संपर्क करें

उत्पाद विशेषता

- 0.1° रवैया सटीकता से बेहतर
- मनोवृत्ति माप सीमा ±90°
- ऑपरेटिंग तापमान रेंज: -40~65â
- कंपन वातावरण: 10 ~ 2000Hz, 6g (RMS)
- समृद्ध इंटरफ़ेस प्रकार, RS232, RS422, CAN और अन्य मानक इंटरफ़ेस का समर्थन करें
- पनरोक सील डिजाइन

विद्युत विशेषताओं

- बिजली की आपूर्ति: 5V (टाइप।), अनुकूलन योग्य विस्तृत वोल्टेज इनपुट 12 ~ 36V
- रेटेड पावर: 0.5W (अधिकतम)
- तरंग: 100mV (पीक-टू-पीक)

यांत्रिक आयाम



तकनीकी मापदंड

पैरामीटर
परीक्षण की स्थितियाँ
विशिष्ट मूल्य
अधिकतम मूल्य
इकाई
गतिशील माप सीमा


450
º/स
शून्य पूर्वाग्रह स्थिरता
एलन विचरण, Z अक्ष
0.8

º/घं
एलन विचरण, एक्स-अक्ष और वाई-अक्ष
1.6

º/घं
10s औसत, X, Y अक्ष (-40â~ 80â, स्थिर तापमान)
6

º/घं
1s औसत, X, Y अक्ष (-40â~ 80â, स्थिर तापमान)
9

º/घं
शून्य ऑफसेट
शून्य ऑफसेट रेंज
± 0.2

º/स
पूर्ण तापमान रेंज में शून्य पूर्वाग्रह परिवर्तन
± 0.06

º/स
स्टार्ट-टू-स्टार्ट रिपीटेबिलिटी
0.006

º/स
दिन-प्रतिदिन दोहराव शुरू करें
0.009

º/स
शून्य पूर्वाग्रह पर रैखिक त्वरण का प्रभाव
0.002

º/स
शून्य ऑफसेट पर कंपन का प्रभाव, कंपन से पहले और बाद में परिवर्तन
0.002

º/स
शून्य ऑफसेट पर कंपन का प्रभाव, कंपन से पहले परिवर्तन
0.002

º/स
पैमाने का कारक
स्केल कारक सटीकता, Z अक्ष
0.3

%
स्केल कारक सटीकता, एक्स, वाई अक्ष
0.6

%
स्केल फैक्टर नॉनलाइनरिटी, जेड एक्सिस
0.01

% एफएस
स्केल फैक्टर नॉनलाइनरिटी, एक्स, वाई अक्ष
0.02

% एफएस
कोण यादृच्छिक चलना

0.001

डिग्री/एक घंटा
शोर घनत्व

0.001

°/सेकंड/एक घंटा
संकल्प

3.052×10â7

º/एस/एलएसबी
बैंडविड्थ

200

हर्ट्ज

एक्सेलेरोमीटर पैरामीटर

पैरामीटर
परीक्षण की स्थितियाँ
विशिष्ट मूल्य
अधिकतम मूल्य
इकाई
गतिशील माप सीमा

16

g
शून्य पूर्वाग्रह स्थिरता
एलन विचरण
0.03

एमजी
10s औसत (-40â~ 80â, स्थिर तापमान)
0.2

एमजी
1s औसत (-40â~ 80â, स्थिर तापमान)
0.3

एमजी
शून्य ऑफसेट
शून्य ऑफसेट रेंज
5

एमजी
पूर्ण तापमान सीमा पर शून्य ऑफसेट भिन्नता (पीक-टू-पीक)।
5

एमजी
स्टार्ट-टू-स्टार्ट रिपीटेबिलिटी
0.5

एमजी
दिन-प्रतिदिन दोहराव शुरू करें
0.8

एमजी
शून्य पूर्वाग्रह तापमान गुणांक
0.05
0.1
मिलीग्राम/एक
पैमाने का कारक
स्केल कारक सटीकता
0.5

%
स्केल फैक्टर नॉनलाइनरिटी
0.1

% एफएस
स्पीड रैंडम वॉक

0.029

मी/से/एक घंटा
शोर घनत्व

0.025

मिलीग्राम/एक हर्ट्ज
संकल्प

1.221×10â8

जी/एलएसबी
बैंडविड्थ

200

हर्ट्ज

मैग्नेटोमीटर पैरामीटर (वैकल्पिक)

पैरामीटर
परीक्षण की स्थितियाँ
विशिष्ट मूल्य
अधिकतम मूल्य
इकाई
गतिशील माप सीमा

2.5

गॉस
शून्य ऑफसेट
गैर चुंबकीय वातावरण
15

mgauss

बिल्कुल सही जा रहे

पैरामीटर
परीक्षण की स्थितियाँ
विशिष्ट मूल्य
अधिकतम मूल्य
इकाई
चुंबकीय शीर्षक सटीकता

0.5

°

क्षैतिज रवैया सटीकता

पैरामीटर
परीक्षण की स्थितियाँ
विशिष्ट मूल्य
अधिकतम मूल्य
इकाई
पिच कोण सटीकता

0.1

°
रोल कोण सटीकता

0.1

°
