फाइबर ऑप्टिक गायरोस्कोप-मेम्स इनर्टियल माप इकाई

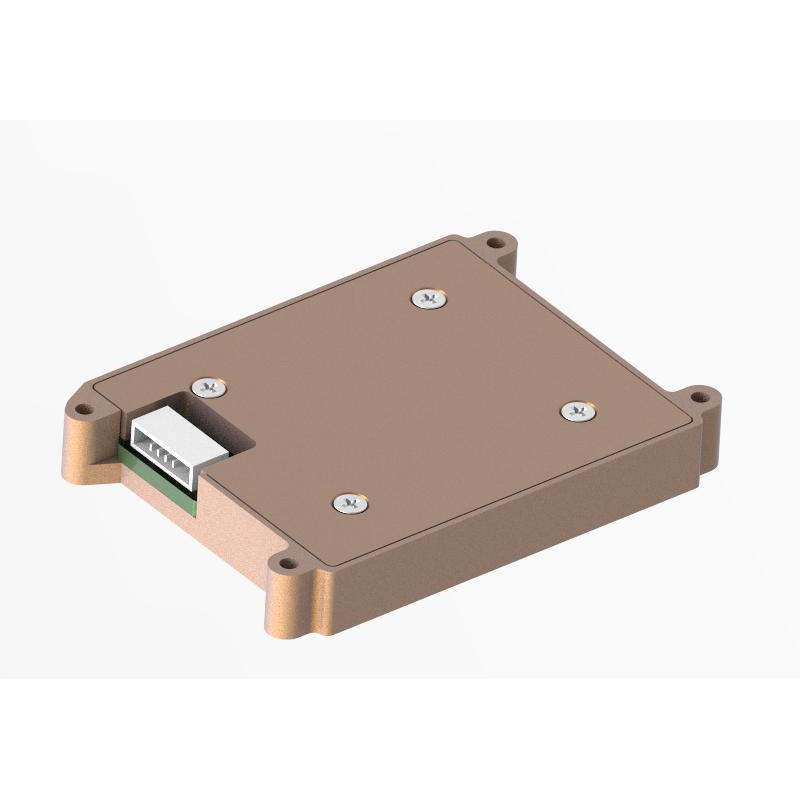

Jio-MC200-IMU फाइबर ऑप्टिक गायरोस्कोप-मेम्स इनर्टियल मापन इकाई एक अंतर्निहित उच्च प्रदर्शन MEMS GYRO और MEMS एक्सेलेरोमीटर के साथ एक सूक्ष्म-यांत्रिक तकनीक (MEMS) आधारित है जो 3-अक्षीय कोणीय वेलोसिटी और 3-एक्सिस एक्सेलेरेशन को आउटपुट करती है।

नमूना:JIO-MC200-IMU

जांच भेजें

उत्पाद वर्णन

Jio-MC200-IMU फाइबर ऑप्टिक गायरोस्कोप-मेम्स इनर्टियल माप इकाई में उत्कृष्ट यौन और पर्यावरणीय अनुकूलन क्षमता है। विभिन्न सॉफ्टवेयर के मिलान के माध्यम से, उत्पादों का व्यापक रूप से निर्देशित मुनियों, सामरिक और औद्योगिक यूएवी, मानव रहित हवाई वाहनों, साधक, कार स्वायत्त ड्राइविंग में उपयोग किया जा सकता है।

एकीकरण लचीलेपन में आसानी प्रदान करने के लिए फाइबर ऑप्टिक गायरोस्कोप की Jioptics स्थापना, और हमारे डेवलपर्स टूलकिट को तेजी से प्रोटोटाइप करने के लिए, न केवल विनिर्देश आवश्यकताओं को पूरा करते हैं, उच्च गुणवत्ता वाले प्रदर्शन को भी अंतिम उपयोगकर्ताओं की मांग को पूरा करते हैं।

हमारी सेवाएँ

Jioptics एक पेशेवर और कुशल टीम है। आपके लिए OEM/ODM सेवाएं प्रदान करें, अपने अनन्य फाइबर ऑप्टिकल गायरोस्कोप को अनुकूलित करने के लिए हमसे संपर्क करें

उत्पाद की विशेषताएँ

1) तीन-अक्ष डिजिटल गायरोस्कोप:
ए) ± 450º/एस डायनेमिक मापने की सीमा;
बी) शून्य पूर्वाग्रह स्थिरता: 20 °/h (GJB, 10S);
2) तीन-अक्ष डिजिटल एक्सेलेरोमीटर:
ए) ± 16 जी डायनेमिक मापने की सीमा;
बी) शून्य पूर्वाग्रह स्थिरता: 0.5mg (GJB, 10S);
3) उच्च विश्वसनीयता: MTBF> 20000H;
4) पूर्ण तापमान सीमा (-40 ℃ ~ 70 ℃) सटीकता सुनिश्चित करने के लिए: अंतर्निहित उच्च प्रदर्शन तापमान अंशांकन और मुआवजा एल्गोरिथ्म;
5) मजबूत कंपन स्थितियों के तहत काम के लिए उपयुक्त;
इंटरफ़ेस 1 रास्ता uart

अनुप्रयोग क्षेत्र

1) निर्देशित मुनिशन
2) साधक
3) सामरिक और उद्योग ड्रोन
4) ऑटोपायलट

उत्पाद मेट्रिक्स

पैरामीटर		परीक्षण की स्थितियाँ	न्यूनतम	विशिष्ट मूल्य	अधिकतम मूल्य	इकाइयों
जायरो	गतिशील माप सीमा			450		°/एस
	शून्य पूर्वाग्रह स्थिरता	10s औसत (-40 ℃ ~ ~+70 ℃, निरंतर तापमान)		20		°/h।
	शून्य पूर्वाग्रह	शून्य पूर्वाग्रह की सीमा		+ / - 0.2		°/एस
		पूरे तापमान सीमा पर शून्य विचलन ①		+ / - 0.1		°/एस
		क्रमिक शुरुआत के लिए पुनरावृत्ति, जेड अक्ष		30		°/h।
		शून्य पूर्वाग्रह पर रैखिक त्वरण का प्रभाव		10		°/h/g
		कंपन परिवर्तन से पहले और बाद में शून्य पूर्वाग्रह प्रभाव पर कंपन ②		10		°/h/g
		कंपन ② से शून्य पूर्वाग्रह प्रभाव, कंपन परिवर्तन के बाद कंपन 2		10		°/h/g
	पैमाने का कारक	स्केल कारक गैर-रैखिक है		500		पीपीएम
	पैमाने का कारक	स्केल फैक्टर सटीकता		2000		पीपीएम
	शोर घनत्व			0.003		° / हर्ट्ज / एस)
	संकल्प			3.052 x 10−7		°/S/LSB
accelerometer	गतिशील माप सीमा			16		g
	शून्य पूर्वाग्रह स्थिरता	10s औसत (-40 ℃ ~ ~+70 ℃, निरंतर तापमान)		0.5		एमजी
	शून्य पूर्वाग्रह	शून्य पूर्वाग्रह की सीमा		5		एमजी
		पूर्ण तापमान सीमा पर शून्य विचलन		5		एमजी
		क्रमिक शुरुआत दोहराव		0.5		एमजी
	पैमाने का कारक	स्केल कारक गैर-रैखिक है		500		पीपीएम
	पैमाने का कारक	स्केल फैक्टर सटीकता		2000		पीपीएम
	शोर घनत्व			0.05		हर्ट्ज/मिलीग्राम)
	संकल्प			1.221 x 10−8		जी/एलएसबी
अन्य गुण	बूट टाईम			2		s
	बैंडविड्थ			200		हर्ट्ज
	देरी			10		एमएस
संचार इंटरफेस	1 रास्ता uart	बॉड दर		460.8		केबीपीएस
संचार इंटरफेस	नमूना आवृत्ति	उर		500		हर्ट्ज
विद्युत विशेषताओं	वोल्टेज		4.8	5	5.2	V
	बिजली की खपत			1.5		W
	लहर	पी-पी।		100		एमवी
संरचनात्मक विशेषताओं	आकार			58.7 x 42 x 8		मिमी
संरचनात्मक विशेषताओं	वज़न			35		g
उपयोग का वातावरण	परिचालन तापमान		- 40		70	℃
	भंडारण तापमान		- 45		75	℃
	कंपन			20 से 2000Hz, 6.06g
	प्रभाव			500 ग्राम
विश्वसनीयता	एमटीबीएफ			20000		h
विश्वसनीयता	निरंतर काम के घंटे			120		h
1: पूरे तापमान भिन्नता प्रक्रिया के शून्य विचलन की गणना करें, तापमान भिन्नता दर ℃1 ℃/मिनट, तापमान रेंज -40 ℃ ~+70 ℃; 2: कंपन की स्थिति 6.06G, 20Hz ~ 2000Hz है

बिजली का अंतर

कनेक्टर प्रकार: A1251WR-S-4P;
कनेक्टर बिंदुओं को निम्न तालिका में परिभाषित किया गया है:

पिंस	परिभाषा	कार्य	टिप्पणी
1	5V	डीसी बिजली इनपुट
2	Gnd	को
3	TX LV-TTL	धारावाहिक बंदरगाह भेजना	3.3 वी
4	आरएक्स एलवी-टीटीएल	सीरियल पोर्ट रिसेप्शन	3.3 वी

सॉफ़्टवेयर इंटरफ़ेस

बॉड दर: 460800bps;
आवृत्ति भेजें: 500Hz;
डेटा प्रारूप: डेटा बिट 8, स्टॉप बिट 1, कोई भी समता बिट नहीं;
जब डेटा प्रसारित किया जाता है, तो यह कम और फिर उच्च होता है।
संचार प्रोटोकॉल निम्नलिखित तालिका में दिखाए गए हैं:

बाइट	डेटा	रूप	संकल्प	टिप्पणी
1	0x5a	Uint8
2	0x5a	Uint8
3-6	कोणीय दर x	तैरना
7-10	कोणीय दर और	तैरना
11-14	कोणीय दर z	तैरना
15 से 18	त्वरण एक्स	तैरना
19-22	त्वरण y	तैरना
23-26	त्वरण z	तैरना
27 से 30	सुरक्षित	Uint8
31	तापमान	US8	1 ℃	रेंज: -128 से 127
32	और जाँच करें	Uint8		1-31 बाइट्स जोड़ते हैं और 8 बिट्स कम लेते हैं
