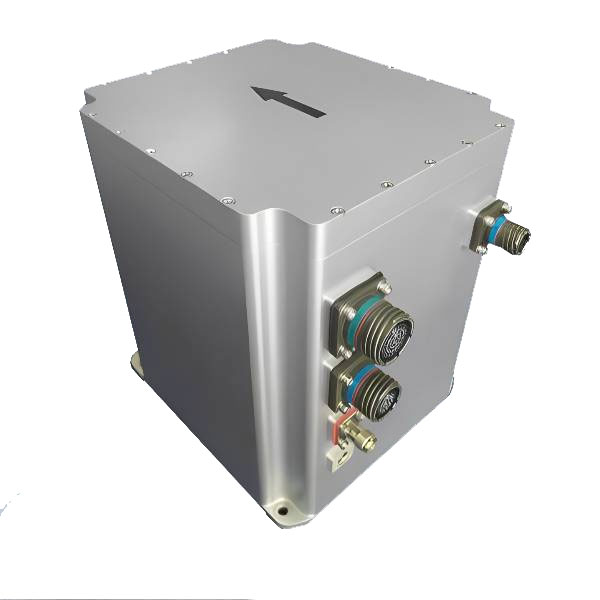

फाइबर ऑप्टिक गायरोस्कोप-स्ट्रैपडाउन जड़त्वीय/उपग्रह एकीकृत नेविगेशन प्रणाली

Jio-F100S फाइबर ऑप्टिक गायरोस्कोप-स्ट्रैपडाउन इंटेरियल/सैटेलाइट इंटीग्रेटेड नेविगेशन सिस्टम उच्च-सटीक रूप से बंद-लूप फाइबर-ऑप्टिक गायरोस्कोप, क्वार्ट्ज फ्लेक्सिबल एक्सेलेरोमीटर और हाई-एंड जीएनएसएस प्राप्त बोर्ड से बना है, जो कि एरियल कैलक्शन एल्गोरिदम के माध्यम से, हाइर-प्रीकेशन को पूरा करने के लिए है। नियंत्रण आवश्यकताओं।

नमूना:JIO-F100S

जांच भेजें

उत्पाद वर्णन

एकीकरण लचीलेपन में आसानी प्रदान करने के लिए फाइबर ऑप्टिक गायरोस्कोप की Jioptics स्थापना, और हमारे डेवलपर्स टूलकिट को तेजी से प्रोटोटाइप करने के लिए, न केवल विनिर्देश आवश्यकताओं को पूरा करते हैं, उच्च गुणवत्ता वाले प्रदर्शन को भी अंतिम उपयोगकर्ताओं की मांग को पूरा करते हैं।

हमारी सेवाएँ

Jioptics एक पेशेवर और कुशल टीम है। आपके लिए OEM/ODM सेवाएं प्रदान करें, अपने अनन्य फाइबर ऑप्टिकल गायरोस्कोप को अनुकूलित करने के लिए हमसे संपर्क करें

उत्पाद की विशेषताएँ

- 0.8nmile/h नेविगेशन ग्रेड सटीकता
- मल्टी-मोड चयन, वाहन मोड/हवाई जहाज मोड
- स्थिर प्रारंभिक संरेखण 3min / मिलाते हुए आधार प्रारंभिक संरेखण 8min
- फॉल्ट सेल्फ-चेक
- रिच इंटरफेस, समर्थन RS232, rs422, कैन और अन्य मानक इंटरफेस
- उच्च विश्वसनीयता

अनुप्रयोग परिदृश्य

खनन क्षेत्र में -टिनलिजेंट उत्खनन प्रणाली
- बड़े यूएवी के लिए बेसलाइन इनर्टियल नेविगेशन
- समुद्री कम्पास
- स्व-चालित बंदूक अभिविन्यास
- वाहन स्थिति और अभिविन्यास
- उच्च परिशुद्धता मोबाइल माप
- उच्च परिशुद्धता और स्थिर मंच

विद्युत विशेषताओं

- बिजली की आपूर्ति: 24 ~ 36V डीसी (टाइप)
- रेटेड पावर: 30W (अधिकतम)

फाइबर ऑप्टिक गायरोस्कोप-स्ट्रैपडाउन जड़त्वीय/उपग्रह एकीकृत नेविगेशन सिस्टम यांत्रिक आयाम

तकनीकी मापदण्ड:

गुण	पैरामीटर	अनुक्रमणिका
स्थिति	ओडोमीटर कॉम्बो	0.001 डी (डी माइलेज है)
	GNSS संयोजन	1.2 मीटर
	शुद्ध जड़ता	0.8nmile/h
रवैया सटीकता	प्रारंभिक संरेखण	0.003 °
	रवैया पकड़ (GNSS अक्षम, शुद्ध जड़ता)	0.002 °/10min） RMS）
	क्षणिक शक्ति	≤100W (<3S)
बिल्कुल सही जा रहे	उत्तर की तलाश	0.05 ° × ° × to), जब अक्षांश (RMS) का मतलब है
बिल्कुल सही जा रहे	हेडिंग होल्डिंग (GNSS अक्षम, शुद्ध जड़ता)	0.003 °/10min） RMS）
गति -सटीकता	गति (GNSS अक्षम, शुद्ध जड़ता)	0.3m/s/10min） rms）
प्रकाशित तंतु जायरो	माप -सीमा	± 400 °/s
प्रकाशित तंतु जायरो	शून्य पूर्वाग्रह स्थिरता	≤0.01 °/h
क्वार्ट्ज लचीला त्वरक	माप -सीमा	± 20g
क्वार्ट्ज लचीला त्वरक	शून्य पूर्वाग्रह स्थिरता	≤20) g (10s औसत)
संचार इंटरफेस	RS232	1 चैनल (बॉड रेट 9.6kbps ~ 921.6kbps, डिफ़ॉल्ट 115.2kbps 1000Hz तक की आवृत्ति, डिफ़ॉल्ट 200Hz)
	RS-422	6 चैनल (बॉड रेट 9.6kbps ~ 921.6kbps, डिफ़ॉल्ट 115.2kbps 1000Hz तक की आवृत्ति, डिफ़ॉल्ट 200Hz)
संरचनात्मक गुण	आकार	199 मिमी × 180 मिमी × 219.5 मिमी (एल × डब्ल्यू × एच)
संरचनात्मक गुण	वज़न	जड़त्वीय नेविगेशन का एक सेट 8.0 किग्रा से अधिक नहीं है (विमानन अनुप्रयोगों के लिए वैकल्पिक 6.5 किग्रा से अधिक नहीं है)
वातावरण का उपयोग करें	भंडारण तापमान	-40 ℃ ~ 65 ℃
वातावरण का उपयोग करें	सापेक्षिक आर्द्रता	≤80%

अनुप्रयोग उदाहरण
