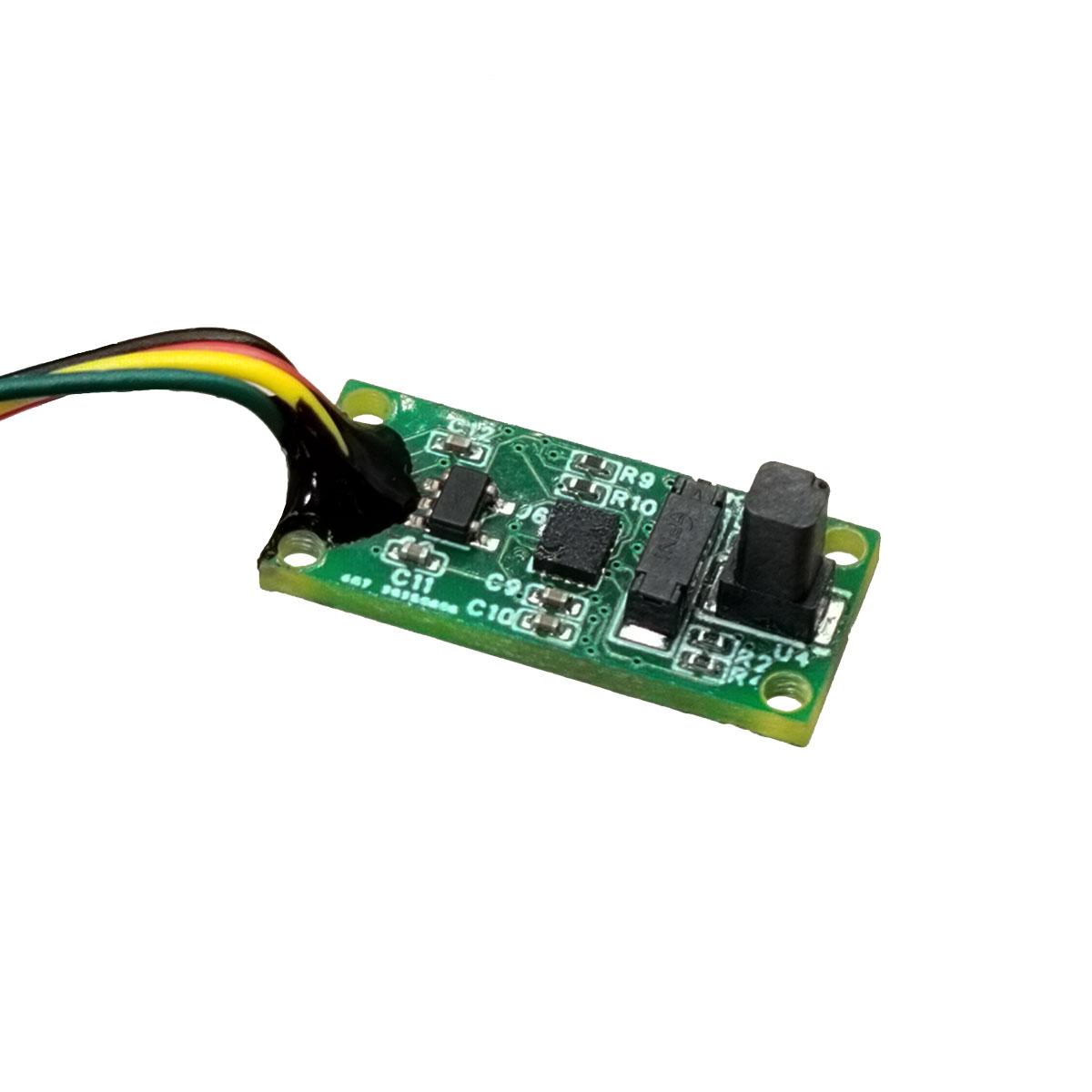

उच्च परिशुद्धता 3डी इलेक्ट्रॉनिक कंपास सेंसर

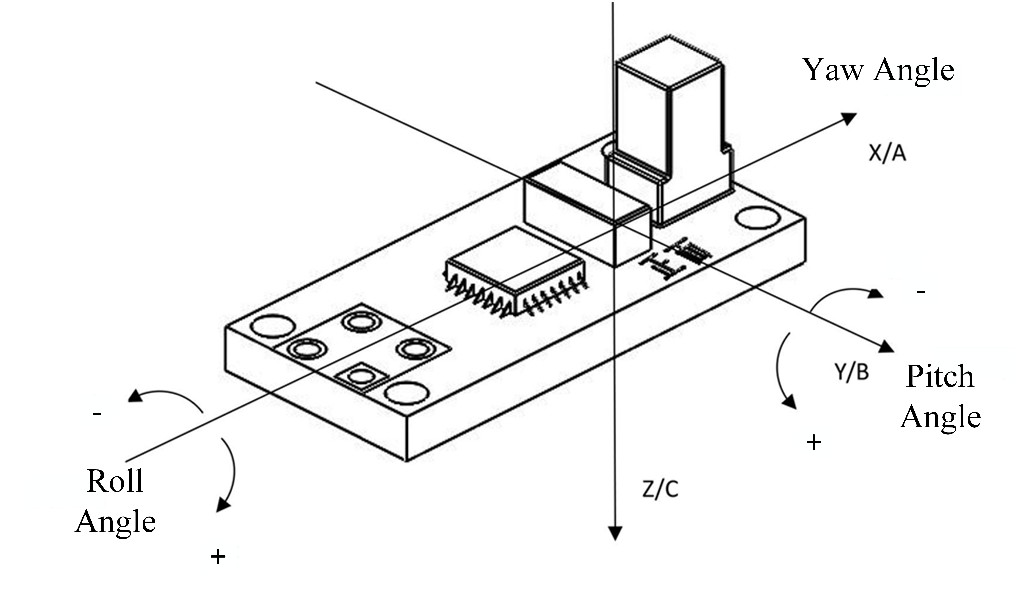

यह उपयोगकर्ताओं को हेडिंग, पिच और रोल सहित त्रि-आयामी कोणीय डेटा प्रदान करता है। यह मॉड्यूल व्यापक रूप से विमानन, समुद्री नेविगेशन, ड्रिलिंग सर्वेक्षण, सैन्य और अन्य क्षेत्रों में लागू किया जाता है जो उच्च-प्रदर्शन अभिविन्यास और नेविगेशन की मांग करते हैं।

★उच्च सटीकता
यॉ सटीकता: 0.3°RMS (पिच≤40°)।
पिच/रोल कोण सटीकता: 0.3°आरएमएस (झुकाव<80°)।
★कॉम्पैक्ट आकार: बेयर बोर्ड - 20 मिमी × 10 मिमी × 8 मिमी (पीसीबी मोटाई: 1.6 मिमी)
★उपयोगकर्ता के अनुकूल नरम/कठोर चुंबकीय अंशांकन: विशेषताएं नरम/कठोर चुंबकीय अंशांकन क्षमताएं

●समुद्री नेविगेशन और सर्वेक्षण
●जीपीएस एकीकृत नेविगेशन
●इन्फ्रारेड इमेजर्स
●लेजर रेंजफाइंडर
●समुद्र विज्ञान सर्वेक्षण उपकरण
●मानव रहित हवाई वाहन
●हैंडहेल्ड टेलीस्कोप

ए) कंपास का उपयोग करने से पहले, हेडिंग माप सटीकता में सुधार के लिए चुंबकीय क्षेत्र अंशांकन करने की सिफारिश की जाती है। यदि चुंबकीय वातावरण बदलता है या माप सटीकता असंतोषजनक हो जाती है, तो कम्पास को तुरंत पुन: कैलिब्रेट करें। बी) इष्टतम हेडिंग सटीकता के लिए, कम्पास को चुंबकीय हस्तक्षेप से यथासंभव दूर एक प्लेटफॉर्म पर स्थापित करें। यद्यपि एसटीए-एचडी-807 प्लेटफ़ॉर्म पर मौजूद नरम और कठोर चुंबकीय हस्तक्षेप के लिए कैलिब्रेट कर सकता है, लेकिन अधिक हस्तक्षेप के परिणामस्वरूप कैलिब्रेशन के बाद की हेडिंग सटीकता खराब हो जाएगी।

ग) कम्पास को प्लेटफ़ॉर्म पर या वैकल्पिक चुंबकीय हस्तक्षेप वाले वातावरण में स्थापित करने से बचें। कम्पास केवल स्थिर नरम और कठोर चुंबकीय हस्तक्षेप को प्रभावी ढंग से ठीक कर सकता है, वैकल्पिक चुंबकीय हस्तक्षेप को नहीं। इसलिए, वैकल्पिक चुंबकीय क्षेत्र के स्रोतों, जैसे मोटर, इंजन, एसी पावर लाइन, ट्रांसफार्मर और विभिन्न विद्युत चुम्बकीय स्विच से यथासंभव दूर एक स्थापना स्थान चुनें।

घ) कम्पास कंपन, झटकों या गैर-स्थिर गति का अनुभव करने वाले प्लेटफार्मों पर सटीक माप नहीं कर सकता है।
