लेजर चेतावनी प्रणाली

लेज़र वार्निंग में लेज़र रेंजफाइंडर और लेज़र लक्ष्य संकेतकों से लेज़र सिग्नल आउटपुट का पता लगाने, लक्ष्य के अभिविन्यास के बारे में जानकारी प्रदान करने का कार्य होता है।

जांच भेजें

उत्पाद वर्णन

उच्च संवेदनशीलता
त्वरित प्रतिक्रिया
ख़तरे का वर्गीकरण
ख़तरे की पहचान और प्राथमिकता (कार्य डेटा फ़ाइलों के माध्यम से)
0.9 μm~1.6 μm(अनुकूलन योग्य 0.4-1.7um)
बैंड 0.9 μm~1.6 μm तरंग दैर्ध्य कवरेज

लेजर चेतावनी उपकरणों के अनुप्रयोग क्षेत्र

• दुश्मन के लेजर खतरों का पता लगाएं
• लेजर बीम राइडर
•लेजर टारगेट डिज़ाइनर（लिमिटेड）
लेजर रेंज फाइंडर (एलआरएफ)
वाहन आधारित, हवाई और जहाज आधारित प्लेटफॉर्म सभी का उपयोग किया जा सकता है (उत्पादों को आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है)

STA-LW360X लेजर चेतावनी प्रणाली सुविधाएँ

•शक्तिशाली डिकोडिंग फ़ंक्शन, उच्च-शक्ति लेजर उपकरण के साथ मिलकर, लेजर निर्देशित बमों को धोखा दे सकता है।
ख़तरे की पहचान और प्राथमिकता (कार्य डेटा फ़ाइलों के माध्यम से)
• अत्यधिक कम झूठी अलार्म दर ≤ 1 बार/1000 घंटा
• खतरा लेजर बैंड का पता लगाना 0.9 μm~1.6 μm (0.4-1.7 μm वैकल्पिक)
• पीआरएफ (पल्स रिपीटिशन फ्रीक्वेंसी) का पता लगाना
• एकाधिक एक साथ खतरे का पता लगाना और ट्रैकिंग
• मेमोरी से महत्वपूर्ण डेटा मिटाने के लिए इनपुट को शून्य पर रीसेट करें
• उच्च एमटीबीएफ मूल्य
• RS422 इंटरफ़ेस (अनुकूलन योग्य इंटरफ़ेस)
• ओ-लेवल रखरखाव परीक्षण उपकरण

मुख्य तकनीकी पैरामीटर

नमूना	STA-LW360S
पता लगाने की तरंग दैर्ध्य	0.9 μm~1.6 μm(अनुकूलन योग्य 0.4-1.7um)
पता लगाने की दूरी	≥ 5 किमी
हवाई क्षेत्र का पता लगाना	अज़ीमुथ 0~360°, ऊंचाई 0~90°
अज़ीमुथ संकल्प	≤ 22.5°
आकार	डिटेक्शन एंटीना ≤Φ 120 मिमी × 80 मिमी (कनेक्टर को छोड़कर) डिस्प्ले मॉड्यूल ≤ 130 मिमी × 80 मिमी × 50 मिमी (कनेक्टर्स को छोड़कर)
वज़न	डिटेक्शन एंटीना ≤ 2 किलोडिस्प्ले मॉड्यूल ≤ 1 किलो
बिजली की आपूर्ति	DC28V

रचना एवं उपयोग

1. सिस्टम संरचना
लेज़र डिटेक्टर में मुख्य रूप से एक लेज़र डिटेक्शन मॉड्यूल और एक डिस्प्ले मॉड्यूल होता है। लेज़र डिटेक्शन मॉड्यूल को तिपाई या वाहन प्लेटफ़ॉर्म के शीर्ष पर लगाया जा सकता है, और 360° एज़िमुथ डिटेक्शन प्राप्त कर सकता है। डिस्प्ले मॉड्यूल का उपयोग कर्मियों के लिए लेजर जानकारी प्रदर्शित करने के लिए किया जाता है।

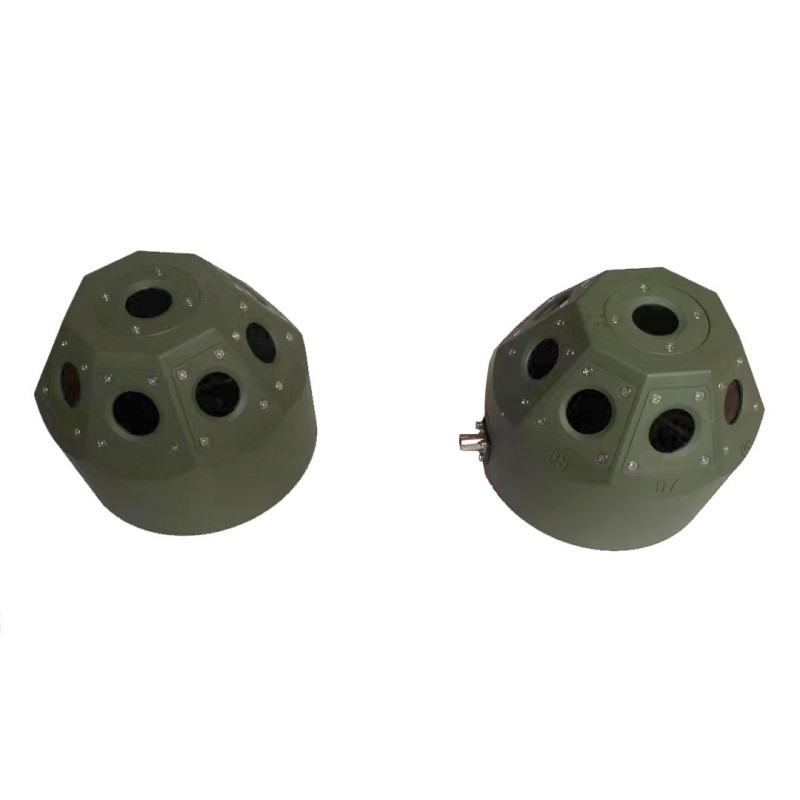

लेजर डिटेक्शन मॉड्यूल डिस्प्ले मॉड्यूल

प्रयोग

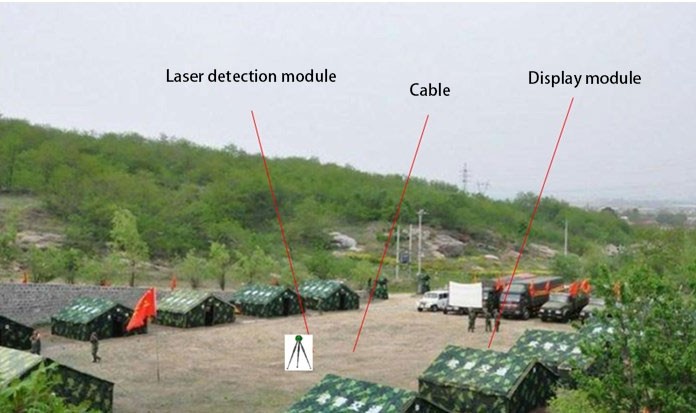

लेज़र डिटेक्टर का उपयोग छोटे और हल्के तरीके से किया जाता है, लेज़र डिटेक्टर मॉड्यूल को तिपाई या वाहन प्लेटफ़ॉर्म पर स्थापित किया जाता है, लेज़र डिटेक्टर मॉड्यूल और डिस्प्ले मॉड्यूल केबल द्वारा जुड़े होते हैं, और डिस्प्ले मॉड्यूल को उपयोग के लिए वाहन के अंदर रखा जाता है। जब कोई लेज़र सिग्नल होता है, तो डिस्प्ले मॉड्यूल लक्ष्य दिशा के अनुरूप संकेतक को रोशन करेगा, यह सुझाव देगा कि इस दिशा में एक लेज़र सिग्नल है।
साथ ही, लेज़र के ओरिएंटेशन, कोड और अन्य जानकारी को आउटपुट करने के लिए डिवाइस को बाहरी संचार इंटरफ़ेस से जोड़ा जा सकता है।
