रिंग लेजर गायरो स्ट्रैपडाउन जड़त्वीय नेविगेशन प्रणाली
  • रिंग लेजर गायरो स्ट्रैपडाउन जड़त्वीय नेविगेशन प्रणालीरिंग लेजर गायरो स्ट्रैपडाउन जड़त्वीय नेविगेशन प्रणाली

रिंग लेजर गायरो स्ट्रैपडाउन जड़त्वीय नेविगेशन प्रणाली

रिंग लेजर गायरो स्ट्रैपडाउन इनरटियल नेविगेशन सिस्टम रिंग लेजर जायरोस्कोप और क्वार्ट्ज फ्लेक्सिबल एक्सेलेरोमीटर पर आधारित एक जड़त्वीय नेविगेशन सिस्टम है। इसे अल्टीमीटर, जीएनएसएस, एयरस्पीड मीटर और अन्य सहायक उपकरणों के साथ जोड़ा जा सकता है, जो एयर कैरियर, ग्राउंड कैरियर और अन्य नेविगेशन जानकारी प्रदान कर सकता है। गति, स्थिति और दृष्टिकोण के रूप में।

नमूना:JIO-D70A

जांच भेजें    पीडीएफ डाउनलोड

उत्पाद वर्णन

रिंग लेजर गायरो स्ट्रैपडाउन जड़त्वीय नेविगेशन प्रणाली का परिचय

JIO-D70A रिंग लेजर जायरोस्कोप और क्वार्ट्ज़ फ्लेक्सिबल एक्सेलेरोमीटर पर आधारित एक जड़त्वीय नेविगेशन प्रणाली है। इसे अल्टीमीटर, GNSS, एयरस्पीड मीटर और अन्य सहायक उपकरणों के साथ जोड़ा जा सकता है, यह एयर कैरियर, ग्राउंड कैरियर और अन्य नेविगेशन जानकारी प्रदान कर सकता है, जैसे गति, स्थिति और रवैया।

जड़त्वीय नेविगेशन प्रणालियों की D70A श्रृंखला का व्यापक रूप से टैंकों, सभी प्रकार के बख्तरबंद वाहनों, स्व-चालित तोपखाने, रॉकेट, सभी प्रकार के मानव रहित हवाई वाहनों, विमानों, जहाजों, ऑटोमोबाइल, हाई-स्पीड रेल, मानव रहित वाहनों, मोबाइल उपग्रह संचार में उपयोग किया जा सकता है। सिस्टम, ड्रिलिंग और अन्य ले जाने वाले प्लेटफॉर्म। उड़ान नियंत्रण, रवैया स्थिरीकरण, हथियार स्थिरीकरण मंच, स्थिति और स्थिति, आदि।

तकनीकी सुविधाओं

मध्यम-स्तरीय रिंग लेजर गायरो और क्वार्ट्ज एक्सेलेरोमीटर
वैकल्पिक स्थिर या गतिशील आधार स्व-संरेखण
पूर्ण तापमान सीमा में त्रुटि पैरामीटर अंशांकन और मुआवजा
जीएनएसएस/ओडोमीटर/डीवीएल के लिए वैकल्पिक विविध इनपुट इंटरफेस
विन्यास योग्य नेविगेशन मोड
उत्कृष्ट पर्यावरणीय उपयुक्तता
सैन्य मानक

विशिष्ट अनुप्रयोग परिदृश्य

समुद्री वाहन नेविगेशन
पानी के नीचे वाहन नेविगेशन और स्थिति
भूमि वाहन के लिए पोजिशनिंग और उत्तर-खोज
चलती वाहक के लिए स्थिरीकरण और नियंत्रण
मांग वाले अनुप्रयोगों के लिए रवैया माप

सिस्टम के मुख्य कार्य

इसमें वास्तविक समय में वाहक की स्थिति, शीर्षक, रवैया कोण, कोणीय दर और गति जैसी सूचनाओं को आउटपुट करने का कार्य है;
इसमें काम करने के तरीके हैं जैसे शुद्ध जड़त्वीय नेविगेशन और INS/GNSS (Beidou सहित) एकीकृत नेविगेशन;
बाहरी समय प्रणाली आवृत्ति मानक उपकरण द्वारा प्रदान की गई उपग्रह नेविगेशन जानकारी प्राप्त करने का कार्य;
इसमें जमीनी स्व-संरेखण का कार्य है और वायु संरेखण के कार्य का समर्थन करता है;
इसमें पावर-ऑन सेल्फ-टेस्ट, आवधिक स्व-परीक्षण, स्थिति रिपोर्ट, स्थापना त्रुटि क्षतिपूर्ति और गैर-वाष्पशील भंडारण जैसे कार्य हैं।

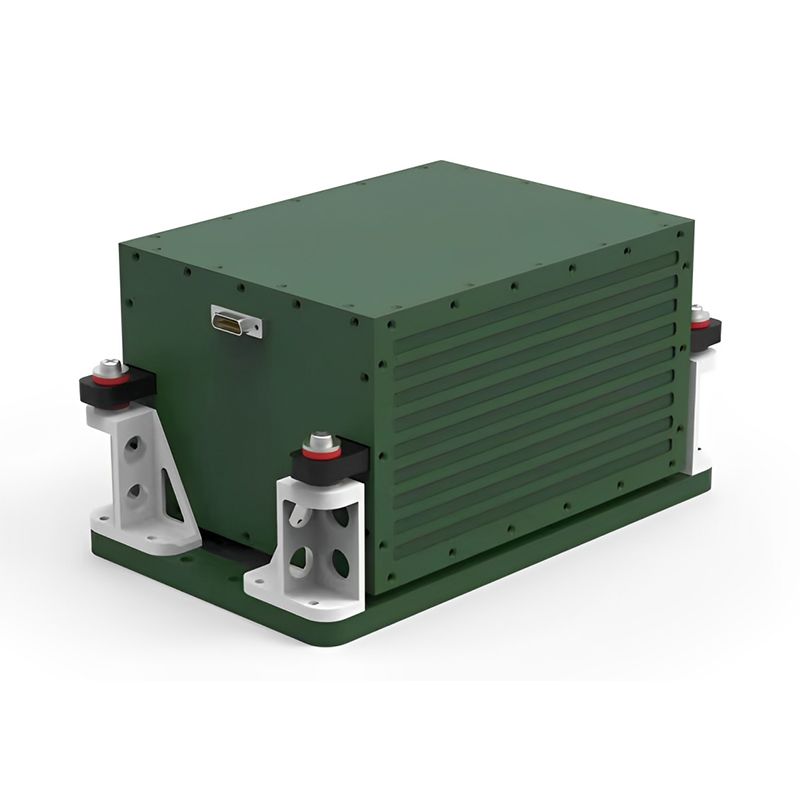

सिस्टम संरचना और आयाम

पूरी प्रणाली दो भागों से बनी है: जड़त्वीय नेविगेशन मुख्य उपकरण और जड़त्वीय नेविगेशन मुख्य उपकरण ब्रैकेट। उनमें से, मुख्य उपकरण के बाहरी आयाम इस प्रकार हैं:



सिस्टम के मुख्य तकनीकी संकेतक

सिस्टम सटीकता
सिस्टम सटीकता
शुद्ध जड़त्वीय नेविगेशन/शुद्ध जड़त्वीय नेविगेशन
0.8 एनएमईएल/1एच, सीईपी
जीएनएसएस के साथ एकीकृत नेविगेशन/नेविगेशन
â¤5m , 1Ï _
हेडिंग एंगल / हेडिंग
0.03 डिग्री, आरएमएस
क्षैतिज रवैया (रोल और पिच)
क्षैतिज रवैया (रोल
0.006 डिग्री, आरएमएस
शुद्ध जड़त्वीय वेग
1 .5 मी/से, आरएमएस
GNSS एकीकृत नेविगेशन वेग
0. 1 एम/एस, आरएमएस
जड़त्वीय उपकरणों के संकेतक जाइरो और एक्सेलेरोमीटर पैरामीटर
लेजर जाइरोस्कोप _
जाइरोस्कोप
रेंज / रेंज
± 6 00 डिग्री/एस
पूर्वाग्रह स्थिरता
â¤0.005 डिग्री/एच, 1Ï
शून्य पूर्वाग्रह दोहराव
पूर्वाग्रह पुनरावर्तनीयता
â¤0.005 डिग्री/एच, 1Ï
स्केल फैक्टर गैर-रैखिकता
5 पीपीएम
accelerometer
accelerometer
रेंज / रेंज
± 15 ग्राम _
पूर्वाग्रह स्थिरता
â¤10μg , 1Ï
शून्य पूर्वाग्रह दोहराव
पूर्वाग्रह पुनरावर्तनीयता
â¤10μg , 1Ï
स्केल फैक्टर गैर-रैखिकता
15 पीपीएम
समय संरेखित करें संरेखण समय
ठंडी शुरुआत
⤠8 मि
पुनः आरंभ करें
⤠5min _
एयर/इन-फ्लाइट स्टार्ट
â¤10 मि
इंटरफ़ेस सुविधाएँ इंटरफ़ेस
आपूर्ति वोल्टेज / वोल्टेज
10h से अधिक
बिजली की खपत
⤠40W @ 24VDC
इलेक्ट्रिकल इंटरफ़ेस / इलेक्ट्रिकल
RS232 × 2
RS422 × 3
कर सकते हैं × 2
ईथरनेट × 1
1 पीपीएस × 1
डेटा अद्यतन दर (विन्यास योग्य)
200Hz@115.2kbps _ _ _
पर्यावरण पर्यावरण का प्रयोग करें
परिचालन तापमान
-40 डिग्री सेल्सियस ~ 65 डिग्री सेल्सियस
भंडारण तापमान / भंडारण तापमान
-55 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस
ऊंचाई/ऊंचाई का प्रयोग करें
20000 मी
नमी
95% (25 डिग्री सेल्सियस)
कंपन / कंपन
5 जी @ 20 ~ 2000 हर्ट्ज
शॉक / शॉक
40 ग्राम, 11 एमएस, 1/2 साइन
भौतिक गुण भौतिक
आयाम / आकार (एल * डब्ल्यू * एच)
140 x 233 x 112 मिमी _
वजन / वजन
3 किलो

नोट: संरचना को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
