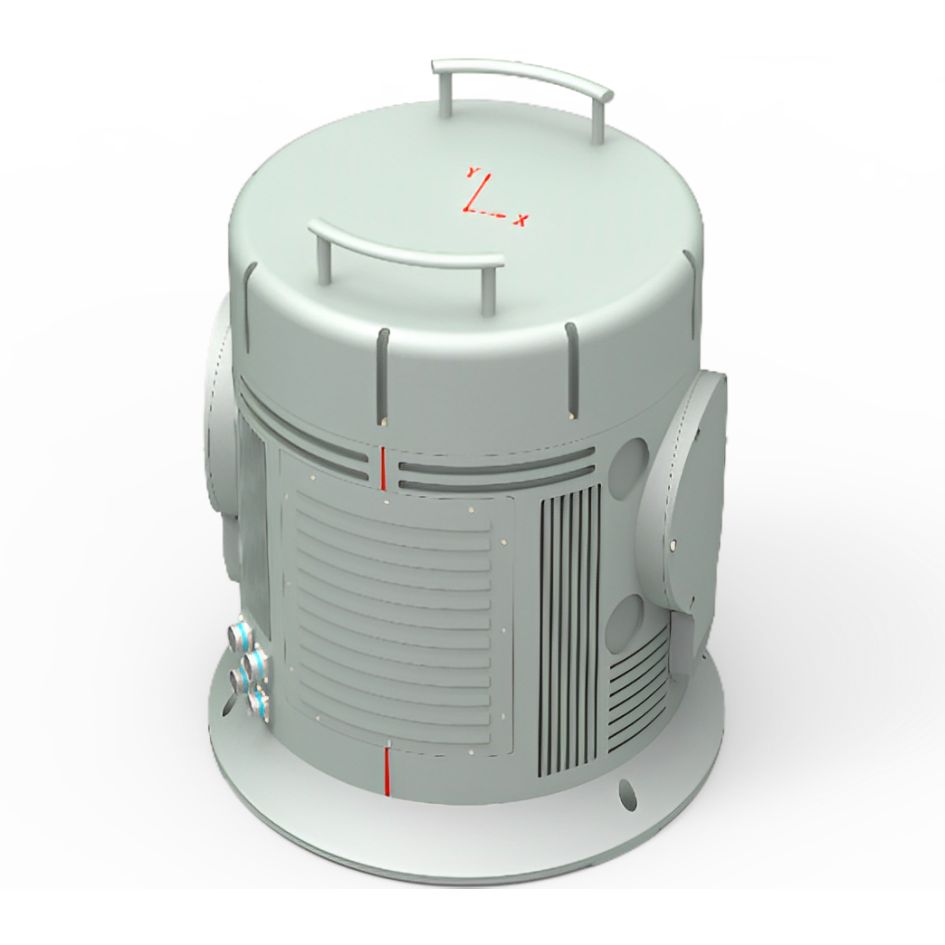

रिंग लेजर जाइरोस्कोप टू-एक्सिस इंडेक्सिंग इनर्शियल नेविगेशन सिस्टम
  • रिंग लेजर जाइरोस्कोप टू-एक्सिस इंडेक्सिंग इनर्शियल नेविगेशन सिस्टमरिंग लेजर जाइरोस्कोप टू-एक्सिस इंडेक्सिंग इनर्शियल नेविगेशन सिस्टम

रिंग लेजर जाइरोस्कोप टू-एक्सिस इंडेक्सिंग इनर्शियल नेविगेशन सिस्टम

रिंग लेजर गायरोस्कोप टू-एक्सिस इंडेक्सिंग इनर्शियल नेविगेशन सिस्टम-डी90सी रिंग लेजर गायरोस्कोप और क्वार्ट्ज फ्लेक्सिबल एक्सेलेरोमीटर पर आधारित एक जड़त्वीय नेविगेशन सिस्टम है। अल्टीमीटर, GNSS, एयरस्पीड मीटर और अन्य सहायक उपकरणों के साथ जोड़ा जा सकता है, एयर कैरियर, ग्राउंड कैरियर और अन्य नेविगेशन जानकारी, जैसे गति, स्थिति और रवैया प्रदान कर सकता है।

नमूना:JIO-D90C

जांच भेजें    पीडीएफ डाउनलोड

उत्पाद वर्णन


रिंग लेजर जाइरोस्कोप टू-एक्सिस इंडेक्सिंग इनर्शियल नेविगेशन सिस्टम-डी90सी परिचय

JIO-D90C एक जड़त्वीय नेविगेशन प्रणाली है जो रिंग लेजर जायरोस्कोप और क्वार्ट्ज़ फ्लेक्सिबल एक्सेलेरोमीटर पर आधारित है। अल्टीमीटर, GNSS, एयरस्पीड मीटर और अन्य सहायक उपकरणों के साथ जोड़ा जा सकता है, एयर कैरियर, ग्राउंड कैरियर और अन्य नेविगेशन जानकारी प्रदान कर सकता है, जैसे कि गति, स्थिति और रवैया। जड़त्वीय नेविगेशन सिस्टम की D90C श्रृंखला टैंक, सभी प्रकार में व्यापक रूप से उपयोग की जा सकती है। बख्तरबंद वाहन, स्व-चालित तोपखाने, रॉकेट, सभी प्रकार के मानव रहित हवाई वाहन, विमान, जहाज, ऑटोमोबाइल, हाई-स्पीड रेल, मानव रहित वाहन, मोबाइल उपग्रह संचार प्रणाली, ड्रिलिंग और अन्य ले जाने वाले प्लेटफॉर्म। उड़ान नियंत्रण, रवैया स्थिरीकरण, हथियार स्थिरीकरण मंच, स्थिति और स्थिति, आदि।

तकनीकी सुविधाओं

त्रुटि शमन के लिए दो-अक्ष अनुक्रमण तंत्र
उच्च सटीकता की अंगूठी लेजर जायरो और क्वार्ट्ज एक्सेलेरोमीटर
वैकल्पिक स्थिर या गतिशील आधार स्व-संरेखण
पूर्ण तापमान सीमा में त्रुटि पैरामीटर अंशांकन और मुआवजा
जीएनएसएस/ओडोमीटर/डीवीएल के लिए वैकल्पिक विविध इनपुट इंटरफेस
विन्यास योग्य नेविगेशन मोड
उत्कृष्ट पर्यावरणीय उपयुक्तता
सैन्य मानक

विशिष्ट अनुप्रयोग परिदृश्य

समुद्र के नीचे वाहन नेविगेशन
भूमि वाहन के लिए पोजिशनिंग और उत्तर-खोज
चलती वाहक के लिए स्थिरीकरण और नियंत्रण
मांग वाले अनुप्रयोगों के लिए रवैया माप

सिस्टम के मुख्य कार्य

इसमें वास्तविक समय में वाहक की स्थिति, शीर्षक, रवैया कोण, कोणीय दर और गति जैसी सूचनाओं को आउटपुट करने का कार्य है;
इसमें काम करने के तरीके हैं जैसे शुद्ध जड़त्वीय नेविगेशन और INS/GNSS (Beidou सहित) एकीकृत नेविगेशन;
बाहरी समय प्रणाली आवृत्ति मानक उपकरण द्वारा प्रदान की गई उपग्रह नेविगेशन जानकारी प्राप्त करने का कार्य;
इसमें जमीनी स्व-संरेखण का कार्य है और वायु संरेखण के कार्य का समर्थन करता है;
इसमें पावर-ऑन सेल्फ-टेस्ट, आवधिक स्व-परीक्षण, स्थिति रिपोर्ट, स्थापना त्रुटि क्षतिपूर्ति और गैर-वाष्पशील भंडारण जैसे कार्य हैं।

सिस्टम संरचना और आयाम

पूरी प्रणाली दो भागों से बनी है: जड़त्वीय नेविगेशन मुख्य उपकरण और जड़त्वीय नेविगेशन मुख्य उपकरण ब्रैकेट। उनमें से, मुख्य उपकरण के बाहरी आयाम इस प्रकार हैं:



सिस्टम के मुख्य तकनीकी संकेतक

सिस्टम सटीकता
सिस्टम सटीकता
शुद्ध जड़त्वीय नेविगेशन/शुद्ध जड़त्वीय नेविगेशन
2.0मील/5डी, पीक
जीएनएसएस के साथ एकीकृत नेविगेशन/नेविगेशन
â¤5m , 1Ï _
हेडिंग एंगल / हेडिंग
0.01 डिग्री, आरएमएस
क्षैतिज रवैया (रोल और पिच)
क्षैतिज रवैया (रोल
0.005 डिग्री, आरएमएस
शुद्ध जड़त्वीय वेग
1 मी / एस, आरएमएस
GNSS एकीकृत नेविगेशन वेग
0. 1 एम/एस, आरएमएस
जड़त्वीय उपकरणों के संकेतक जाइरो और एक्सेलेरोमीटर पैरामीटर
लेजर जाइरोस्कोप _
जाइरोस्कोप
रेंज / रेंज
± 6 00 डिग्री/एस
पूर्वाग्रह स्थिरता
â¤0.02 डिग्री/एच, 1Ï
शून्य पूर्वाग्रह दोहराव
पूर्वाग्रह पुनरावर्तनीयता
â¤0.02 डिग्री/एच, 1Ï
स्केल फैक्टर गैर-रैखिकता
1 पीपीएम
accelerometer
accelerometer
रेंज / रेंज
± 15 ग्राम _
पूर्वाग्रह स्थिरता
â¤10μg , 1Ï
शून्य पूर्वाग्रह दोहराव
पूर्वाग्रह पुनरावर्तनीयता
â¤10μg , 1Ï
स्केल फैक्टर गैर-रैखिकता
15 पीपीएम
समय संरेखित करें संरेखण समय
ठंडी शुरुआत
⤠10 मि
पुनः आरंभ करें
15 मिनट
एयर/इन-फ्लाइट स्टार्ट
10h से अधिक
इंटरफ़ेस सुविधाएँ इंटरफ़ेस
आपूर्ति वोल्टेज / वोल्टेज
18 ~ 36 वीडीसी
बिजली की खपत
⤠40W @ 24VDC
इलेक्ट्रिकल इंटरफ़ेस / इलेक्ट्रिकल
RS232 × 2
RS422 × 3
कर सकते हैं × 2
ईथरनेट × 1
1 पीपीएस × 1
डेटा अद्यतन दर (विन्यास योग्य)
200Hz@115.2kbps _ _ _
पर्यावरण पर्यावरण का प्रयोग करें
परिचालन तापमान
-40 डिग्री सेल्सियस ~ 65 डिग्री सेल्सियस
भंडारण तापमान / भंडारण तापमान
-55 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस
ऊंचाई/ऊंचाई का प्रयोग करें
20000 मी
नमी
95% (25 डिग्री सेल्सियस)
कंपन / कंपन
5 जी @ 20 ~ 2000 हर्ट्ज
शॉक / शॉक
40 ग्राम, 11 एमएस, 1/2 साइन
भौतिक गुण भौतिक
आयाम / आकार (एल * डब्ल्यू * एच)
540 x 536 मिमी _
वजन / वजन
55 किग्रा

नोट: संरचना को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
