3 किमी नेत्र सुरक्षित लेजर रेंजफाइंडर मॉड्यूल

3 किमी नेत्र सुरक्षा मॉड्यूल मुख्य रूप से लेजर मॉड्यूल, रिसीविंग एंटीना, डिटेक्शन घटक, हार्डवेयर सर्किट बोर्ड, मुख्य संरचना आदि से बना है।

प्रदर्शन पैरामीटर

व्याख्यात्मक नोट:

1)नाटो लक्ष्य आकार2.3m×2.3m, मानव लक्ष्य का आकार 0.5m×1.7m, UAV लक्ष्य का आकार 0.3m×0.3m, परावर्तनशीलता 30%; दृश्यता ≥25किमी, विशिष्ट लक्ष्य परावर्तनशीलता ≥80%।

ग्राहक अंतराफलक

विद्युत इंटरफ़ेस

विद्युत इंटरफ़ेस आवश्यकताएँ इस प्रकार हैं:

ए) बिजली आपूर्ति वोल्टेज: 4.5V~16V;

बी) स्टैंडबाय बिजली की खपत: 0.6W से कम या उसके बराबर;

ग) औसत बिजली खपत: 1.5W@1Hz से कम या उसके बराबर;

घ) अधिकतम बिजली खपत: 7W@12V से कम या उसके बराबर;

ई) इंटरफ़ेस परिभाषा: कनेक्टर मॉडल: यांग्त्ज़ी नदी कनेक्टर: ए1257डब्ल्यूआर-एस-6पी, दूरी मीटर के अंत में बिजली आपूर्ति और संचार पोर्ट की पिन परिभाषा तालिका 1 में दिखाई गई है।

रेंजफाइंडर के लिए बिजली आपूर्ति और संचार पोर्ट पिन की परिभाषा

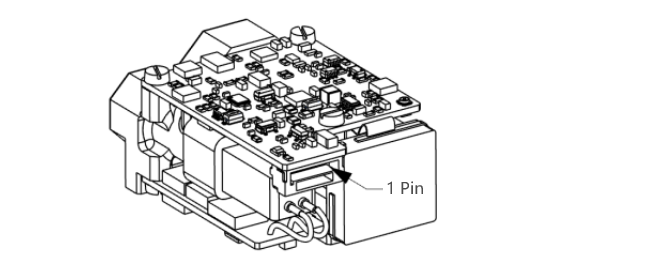

1 योजनाबद्ध आरेख पिन करें

यांत्रिक इंटरफ़ेस

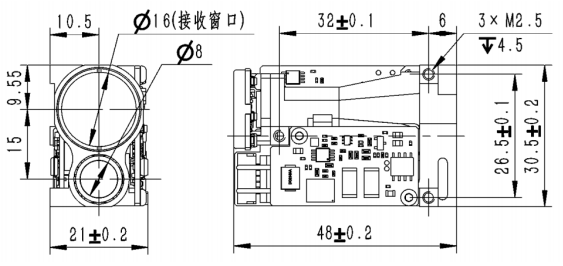

रेंजिंग मॉड्यूल के बाहरी आयाम और उपयोगकर्ता इंस्टॉलेशन इंटरफ़ेस नीचे दिए गए चित्र में दिखाए गए हैं।

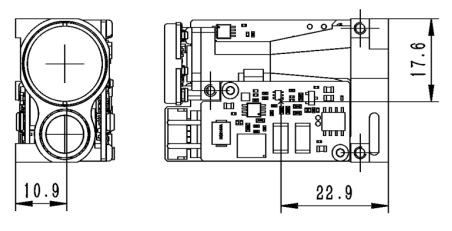

द्रव्यमान का केंद्र नीचे दिखाया गया है

लाइट विंडो के उपयोग के सुझाव

सामग्री चयन

हल्की खिड़की सामग्री

ऑप्टिकल ग्लास H-K9L को प्रकाश विंडो सामग्री के रूप में चुना गया है। H-K9L सबसे आम रंगहीन ऑप्टिकल ग्लास है, जो 300nm ~2100nm की लेजर रेंज के लिए उपयुक्त है। इसमें उच्च लागत प्रदर्शन और बेहतर भौतिक गुण हैं।

प्रसंस्करण आवश्यकताएँ

प्रकाश खिड़की की पच्चर कोण सहनशीलता यथासंभव छोटी होनी चाहिए। हम अनुशंसा करते हैं कि वेज एंगल टॉलरेंस 3' से कम या उसके बराबर होना चाहिए (सहिष्णुता ग्रेड 7 से कम या उसके बराबर);

प्रकाश खिड़की की ऑप्टिकल सतह यथासंभव चिकनी होनी चाहिए, और हम 0.012 के समोच्च अंकगणितीय माध्य विचलन (आरए) की अनुशंसा करते हैं।

सिफ़ारिशों का प्रयोग करें

हल्की खिड़की कोटिंग के सुझाव

1535 एनएम लेजर रेंजफाइंडर की ऑप्टिकल विंडो को ≥99% के ट्रांसमिशन के साथ 1525 एनएम से 1545 एनएम तक एंटी-रिफ्लेक्शन फिल्म के साथ लेपित करने की सिफारिश की जाती है। उत्पाद के विशिष्ट उपयोग वातावरण के आधार पर, ऑप्टिकल विंडो की बाहरी सतह पर अन्य सुरक्षात्मक फिल्में जैसे हाइड्रोफोबिक फिल्म या हार्ड फिल्म का चयन किया जा सकता है। अन्य संकेतक ≥97% के संप्रेषण के साथ GJB2485-95 को संदर्भित करते हैं।

प्रकाश खिड़की के आकार और उपयोग के सुझाव

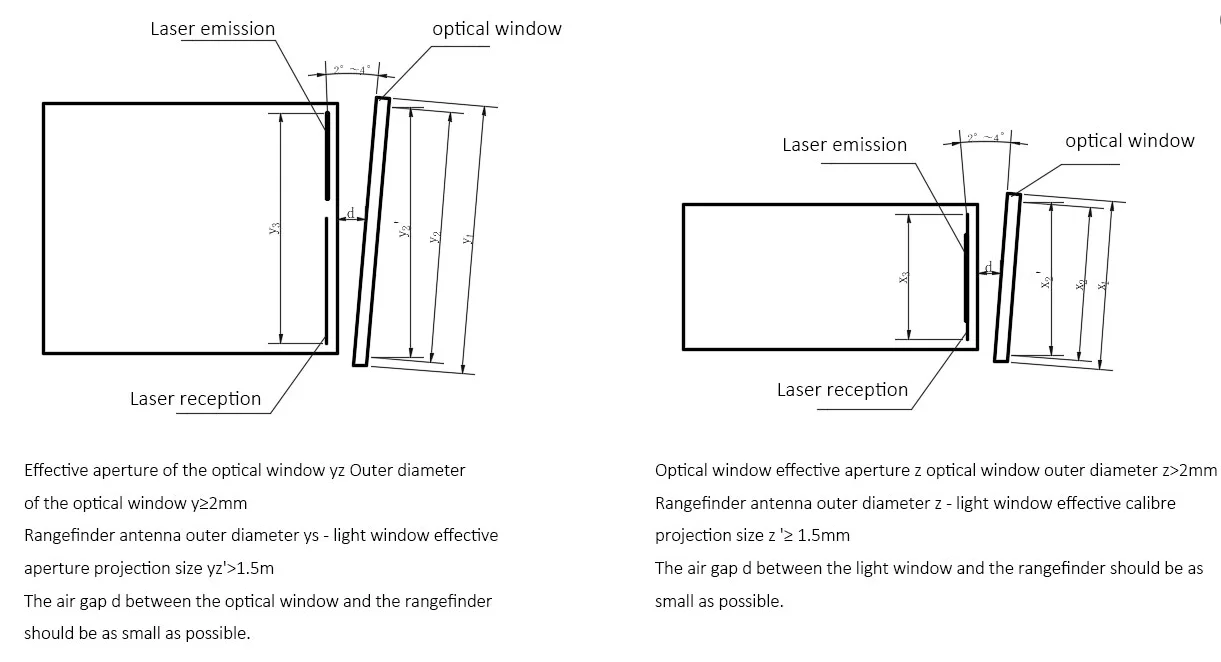

ऑप्टिकल विंडो का प्रभावी एपर्चर उत्पाद के आधार पर भिन्न होता है। इसके बाहरी आयामों को यह सुनिश्चित करना चाहिए कि ऑप्टिकल विंडो का प्रभावी एपर्चर-बाहरी व्यास ≥ 2 मिमी, और ऑप्टिकल विंडो के प्रभावी एपर्चर का दूरी मीटर एंटीना-प्रक्षेपण आकार का बाहरी व्यास ≥ 1.5 मिमी है। योजनाबद्ध आरेख नीचे दिए गए चित्र में दिखाया गया है। ऑप्टिकल विंडो द्वारा लेजर के अवशोषण के कारण, यह अनुशंसा की जाती है कि ऑप्टिकल विंडो की मोटाई को उसके बाहरी आयामों के आधार पर 2 से 4 मिमी के भीतर नियंत्रित किया जाए।

क्योंकि प्रकाश खिड़की में उच्च संप्रेषण होता है, इसलिए यह अनुशंसा की जाती है कि उत्सर्जन ऑप्टिकल अक्ष और प्रकाश खिड़की के सामान्य अक्ष के बीच अक्ष विचलन को 2°~4° के भीतर नियंत्रित किया जाए। प्रकाश खिड़की और दो बैरल की स्थिति का योजनाबद्ध आरेख नीचे दिए गए चित्र में दिखाया गया है। साथ ही, प्रकाश खिड़की और रेंजफाइंडर के बीच हवा का अंतराल जितना संभव हो उतना छोटा होना चाहिए।
