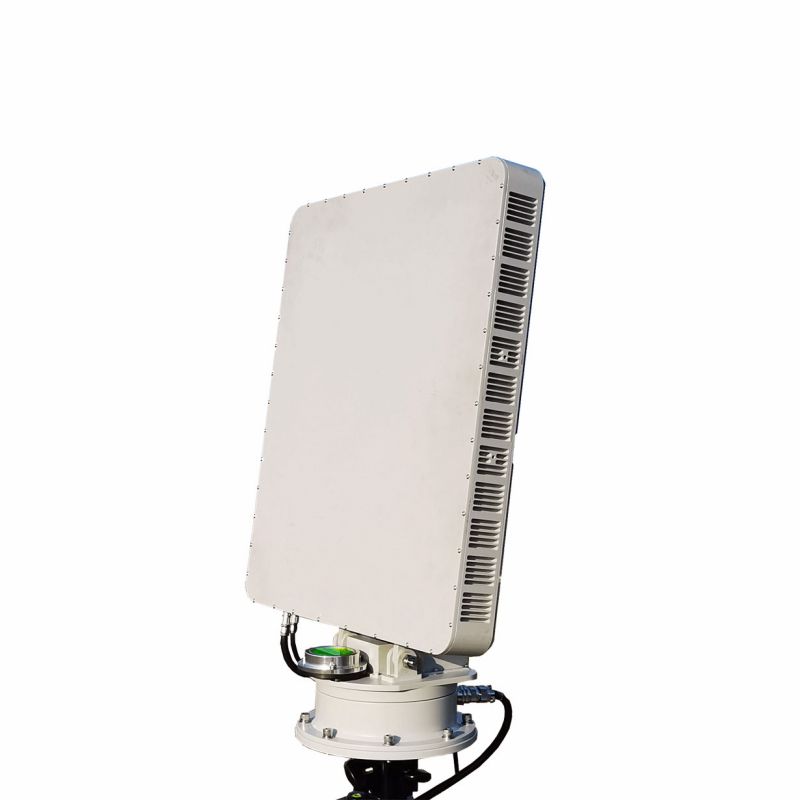

T10 श्रृंखला कम ऊंचाई UAV निगरानी रडार (AESA)

T10 श्रृंखला कम ऊंचाई UAV निगरानी रडार (AESA) मुख्य रूप से कम ऊंचाई और जमीनी निगरानी में उपयोग किया जाता है, रडार डिजिटल बीम बनाने वाली प्रौद्योगिकी, कम समकक्ष ओमनी-दिशात्मक विकिरणित शक्ति और उच्च खोज डेटा दर को अपनाता है। रडार काफी कम अव्यवस्था झूठी अलार्म दर के साथ अनुकूली अव्यवस्था दमन प्रौद्योगिकी और घने लक्ष्य पूर्व-निर्धारित ट्रैकिंग तकनीक को अपनाता है, और स्वचालित रूप से 150 से अधिक बैचों के लक्ष्य और आउटपुट उच्च-सटीक स्थिति की जानकारी को ट्रैक और नेविगेट कर सकता है।

नमूना:AESA

जांच भेजें

उत्पाद वर्णन

T10 श्रृंखला कम ऊंचाई UAV निगरानी रडार (AESA) प्रमुख फ़ंक्शन

1। तीन समन्वय प्रणाली, अज़ीमुथ कवरेज 360 °, पिच कवरेज> 30 °;
2। रडार स्कैनिंग के भीतर सक्रिय लक्ष्य के समन्वय और गति की जानकारी को इंगित करने के कार्य के साथ
3। लक्ष्य आंदोलन प्रक्षेपवक्र को स्वचालित रूप से इंगित करने के कार्य के साथ;
4। अव्यवस्था निस्पंदन के कार्य के साथ, जमीन की अव्यवस्था, पानी की अव्यवस्था और मौसम संबंधी अव्यवस्था कोई प्रभावी ट्रैक स्थापित नहीं करती है।

उत्पाद -प्राचन

वस्तु	अनुक्रमणिका
नमूना	Sta- t10a	Sta-t10b	Sta-t10c	STA-T10D
रडार प्रकार	चरणबद्ध सरणी रडार
प्रचालन आवृत्ति	एक्स-बैंड
प्रचालन आवृत्ति	10.4 ~ 10.6GH Z
आवृत्ति hopping की संख्या	4
पिच कवरेज रेंज (पिच फील्ड कोण)	-5 ~ 30 °
एज़िमुथ कवरेज रेंज (क्षैतिज क्षेत्र कोण)	360 °
कोण माप सटीकता: अभिविन्यास	0.4 ° (आरएमएस), पिच: 0.4 ° (आरएमएस)
पता लगाना ऊंचाई	800 मीटर
पता लगाने की दूरी (प्रेत 4)	≥5 किमी	≥6 किमी	≥7km	≥8km
पता लगाने की दूरी (कार्मिक)	≥8km
पता लगाने की दूरी (वाहन)	≥10 किमी
अंधा क्षेत्र	25 मीटर
एंटीना स्पीड	2S / RPM (180 ° / s)
इसके साथ ही लक्ष्यों की संख्या पर नज़र रखना	≥ 150 लक्ष्य
सटीकता	5 मी (आरएमएस)
रेडियल वेलोसिटी रेंज का पता लगाना	1 ~ 100 मीटर / एस
पर्यावरणीय अनुकूलनशीलता	-40 ~ + 55 ℃
काम कर रहे आर्द्रता	> 60%
संचार इंटरफेस	गीगाबिट ईथरनेट
सुरक्षा स्तर	IP65
बिजली की खपत	200W
मेजबान आकार (सर्वो को छोड़कर)	580 * 500 * 75 मिमी
वज़न	20 किलोग्राम
पवन प्रतिरोध	यह आम तौर पर बल 6 हवा के नीचे के मौसम में काम करता है
