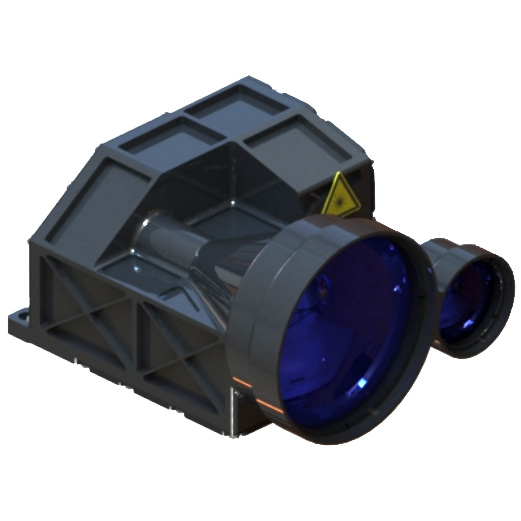

15000 मीटर रेंजफाइंडर मॉड्यूल

STA-D1520Y 15000M रेंजफाइंडर मॉड्यूल 1535nm Erbium Glass लेजर मॉड्यूल को स्वतंत्र रूप से jioptics द्वारा विकसित किया गया है, जिसमें कम बिजली की खपत, कॉम्पैक्ट संरचना, उच्च परिशुद्धता, लंबी मापने की दूरी और मानव नेत्र सुरक्षा की विशेषताएं हैं।

नमूना:STA-D1520Y STA-M1215X

जांच भेजें

उत्पाद वर्णन

STA-D1520Y ने 1535NM Erbium Glass लेजर मॉड्यूल को स्वतंत्र रूप से jioptics द्वारा विकसित किया है, जिसमें कम बिजली की खपत, कॉम्पैक्ट संरचना, उच्च परिशुद्धता, लंबे समय तक मापने की दूरी और मानव नेत्र सुरक्षा की विशेषताएं हैं।

अधिकतम माप सीमा: 15000 मीटर (वाहन) 20000 मीटर (दीवार)
सटीकता ± 1.5m
मापन सटीकता% 98%
वजन ≤600g

15000 मीटर रेंजफाइंडर मॉड्यूल सुविधाएँ

1। संपूर्ण मशीन संरचना, एंटी-शॉक और कंपन का एकीकृत डिजाइन, सर्किट उप-वेयरहाउस सीलिंग डिजाइन, पावर अलगाव डिजाइन, मजबूत विद्युत चुम्बकीय संगतता, उच्च विश्वसनीयता और मजबूत पर्यावरण अनुकूलनशीलता को अपनाता है;
2। प्रकाश पथ पूरी तरह से सील है, डस्ट-प्रूफ, वाटरप्रूफ स्टीम डिज़ाइन, अल्ट्रा-क्लीन वातावरण उत्पादन की पूरी प्रक्रिया, जटिल वातावरण, स्थापना वातावरण के लिए कम आवश्यकताओं, मजबूत अनुकूलनशीलता के लिए लागू की जा सकती है;
3। सर्किट के आंतरिक इंटरफेस सभी वेल्डिंग वायर डायरेक्ट कनेक्शन प्रक्रिया को अपनाते हैं, जो दृढ़ और विश्वसनीय है, जो कनेक्टर के ढीले, ऑक्सीकरण और जल वाष्प के कारण शॉर्ट सर्किट या खराब संपर्क से बच सकता है, और उत्पाद की विश्वसनीयता और जीवन में सुधार कर सकता है।

उत्पाद प्रदर्शन सूचकांक

वस्तु	अनुक्रमणिका
नमूना	STA-D1520Y
परिचालन तरंग दैर्ध्य	1535nm ± 10nm
रेंज रेंज	120m-20000 मीटर
क्षमता	20000M	बड़ा लक्ष्य, दृश्यता, 25 किमी
	15000 मीटर	दृश्यता, 25 किमी, 2.3 मीटर × 4.6 मीटर वाहनों के लिए 0.3 परावर्तकता के साथ लक्ष्य
नमी	≤ 80%
सटीकता	± 3M
सटीकता दर	≥98%
सीमा समाधान	≤50m
विचलन कोण	≤0.5mrad
आवृत्ति	एक बार, 1Hz
आकार	≤144 मिमी × 108 मिमी × 75 मिमी
वोल्टेज	18v ～ 36V
कामकाजी बिजली की खपत	औसत बिजली की खपत: ≤ 6w
स्टैंडबाय बिजली की खपत	2.5W
कार्य -तापमान	-40 ℃～+60 ℃
भंडारण तापमान	-55 ℃～+70 ℃
वज़न	≤600g

संरचना स्थापना इंटरफ़ेस

उत्पाद हाइलाइट्स

● केवल 160 ग्राम के साथ हल्का
● 14 किमी तक का शक्तिशाली माप
● झेलना सबसे कठोर हथियार को 1600 ग्राम तक झटके देता है
● बेहद कम बिजली की खपत
● 1 मीटर की उच्च माप सटीकता
● व्यापक परिचालन तापमान -40 ° C से +65 ° C तक रेंज

अनुप्रयोग

● हथियार घुड़सवार उपकरण
● हैंडहेल्ड डिवाइस
● अवलोकन और निगरानी प्रणाली
● यूएवी और यूजीवी के लिए सेंसर सूट

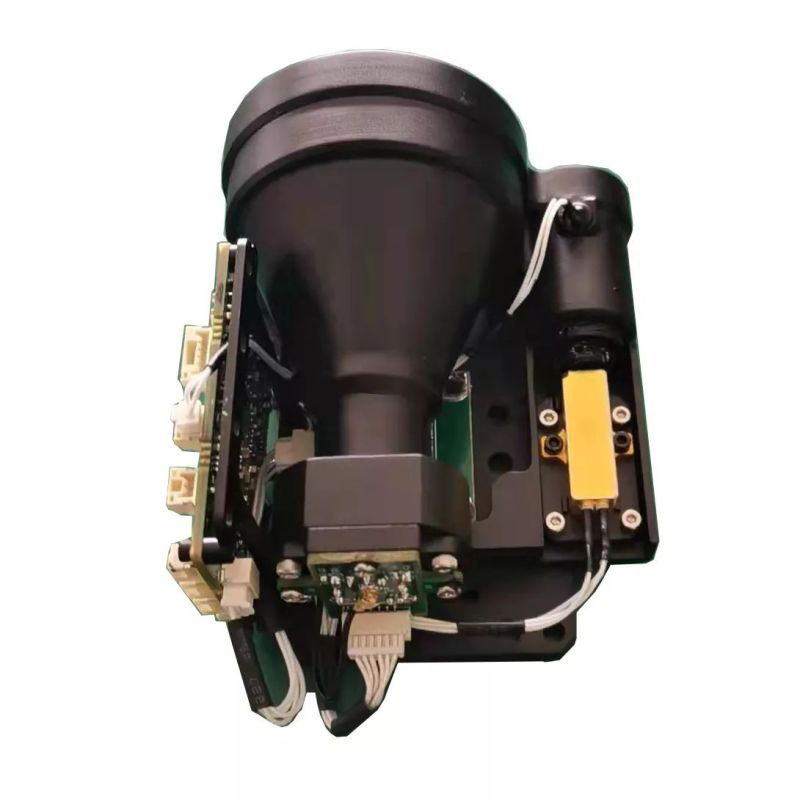

उत्पाद प्रदर्शन सूचकांक

प्रदर्शन
अधिकतम सीमा	15000 मीटर
बीमफिलिंग लक्ष्य पर रेंज प्रदर्शन परावर्तकता: 60%, पर्यवेक्षक दृश्यता 25 किमी	14000 मीटर
2.3 × 2.3 मीटर लक्ष्य आकार पर रेंज प्रदर्शन परावर्तन: 30%, पर्यवेक्षक दृश्यता 25 किमी	12000 मीटर
1 × 1 मीटर लक्ष्य आकार पर रेंज प्रदर्शन परावर्तकता: 10%, पर्यवेक्षक दृश्यता 25 किमी	10000 मीटर
न्यूनतम सीमा	20 मीटर
सीमा सटीकता	± 1m
पुनरावृत्ति दरें	1-10Hz
बहु लक्ष्य का पता लगाना	3 लक्ष्य
वेवलेंथ	1535NM
विचलन	0.3mrad
IEC 60825-1 प्रति नेत्र सुरक्षा	लेजर क्लास 1
पर्यावरणीय विशेषताओं
तापमान रेंज आपरेट करना	-40 ℃ ~+65 ℃
भंडारण तापमान सीमा	-50 ℃ ~+75 ℃
X-, y- और z- दिशा में 0.6 एमएस पर शॉक (आधा साइन)	1000g
भौतिक विशेषताएं
वज़न	≤160g
आयाम (लंबाई/चौड़ाई/ऊंचाई)	≤87.3 मिमी76 मिमी58.8 मिमी
इंटरफेस
संचार इंटरफेस	UART (3.3 V LVCMOS स्तर) RS422
बिजली की आपूर्ति	4.5V ~ 12V
