20 किमी रेंजफाइंडर मॉड्यूल

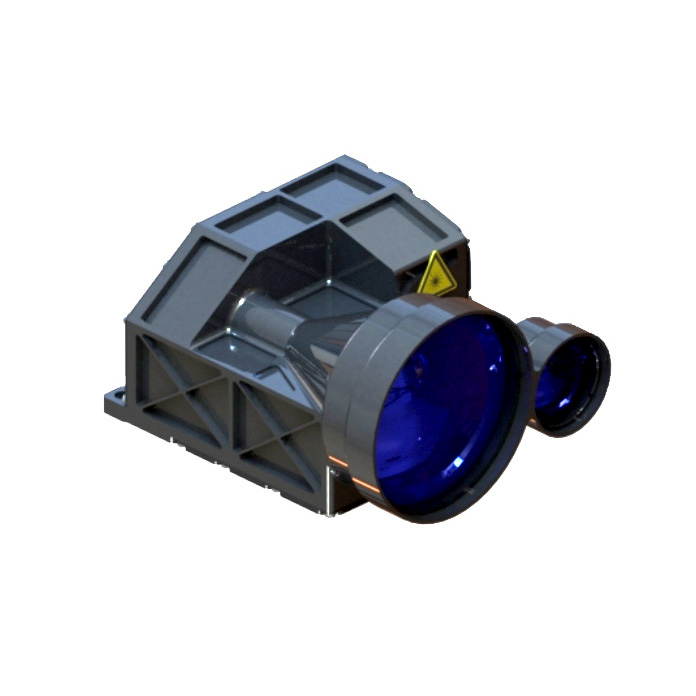

STA-D2025Y 20 किमी रेंजफाइंडर मॉड्यूल 1535nm एर्बियम ग्लास लेजर मॉड्यूल को स्वतंत्र रूप से jioptics द्वारा विकसित किया गया है, जिसमें कम बिजली की खपत, कॉम्पैक्ट संरचना, उच्च परिशुद्धता, लंबी मापने की दूरी और मानव नेत्र सुरक्षा की विशेषताएं हैं।

जांच भेजें

उत्पाद वर्णन

अधिकतम माप रेंज: 20000 मीटर (वाहन) 23000 मीटर (सफेद भवन) 25000 (विशिष्ट लक्ष्य)
सटीकता ± 3m
मापन सटीकता% 98%
वजन ≤640g

20 किमी रेंजफाइंडर मॉड्यूल सुविधाएँ

1. संपूर्ण संरचना, सदमे और कंपन प्रतिरोध की एकीकृत डिजाइन, सर्किट सब-वेयरहाउस सीलिंग डिजाइन, पावर अलगाव डिजाइन, मजबूत विद्युत चुम्बकीय संगतता, उच्च विश्वसनीयता और मजबूत पर्यावरण अनुकूलनशीलता को अपनाता है;
2. प्रकाश पथ पूरी तरह से सील, डस्टप्रूफ और वाटरप्रूफ स्टीम डिज़ाइन, अल्ट्रा-क्लीन वातावरण उत्पादन की पूरी प्रक्रिया, जटिल वातावरण, स्थापना वातावरण के लिए कम आवश्यकताओं, मजबूत अनुकूलनशीलता के लिए लागू किया जा सकता है;
3. सर्किट का आंतरिक इंटरफ़ेस वेल्डिंग वायर डायरेक्ट कनेक्शन प्रक्रिया को अपनाता है, जो दृढ़ और विश्वसनीय है, जो कनेक्टर के ढीले, ऑक्सीकरण और जल वाष्प के कारण शॉर्ट सर्किट या खराब संपर्क से बच सकता है, और उत्पाद की विश्वसनीयता और जीवन में सुधार कर सकता है।

STA-D2025X लेजर रेंजफाइंडर मॉड्यूल के लिए उत्पाद प्रदर्शन सूचकांक

वस्तु	अनुक्रमणिका
नमूना	STA-D2025Y
परिचालन तरंग दैर्ध्य	1535nm ± 10nm
रेंज रेंज	300 मीटर -25000 मीटर
क्षमता	25000 मीटर	विशिष्ट लक्ष्य, दृश्यता, 25 किमी
	23000 मीटर	बड़ा लक्ष्य, दृश्यता, 25 किमी
	20000M	दृश्यता, 25 किमी, 2.3 मीटर × 4.6 मीटर वाहनों के लिए 0.3 परावर्तकता के साथ लक्ष्य
संचार इंटरफेस	RS-422
नमी	≤ 80%
सटीकता	± 3M
सटीकता दर	≥98%
सीमा समाधान	≤50m
विचलन कोण	≤0.5mrad
आवृत्ति	1 समय, 1Hz, 5Hz
आकार	≤144 मिमी × 108 मिमी × 75 मिमी
वोल्टेज	22v ～ 34V
कामकाजी बिजली की खपत	औसत बिजली की खपत: ≤ 10w
स्टैंडबाय बिजली की खपत	≤3W
कार्य -तापमान	-40 ℃～+60 ℃
भंडारण तापमान	-55 ℃～+70 ℃
वज़न	≤640g
