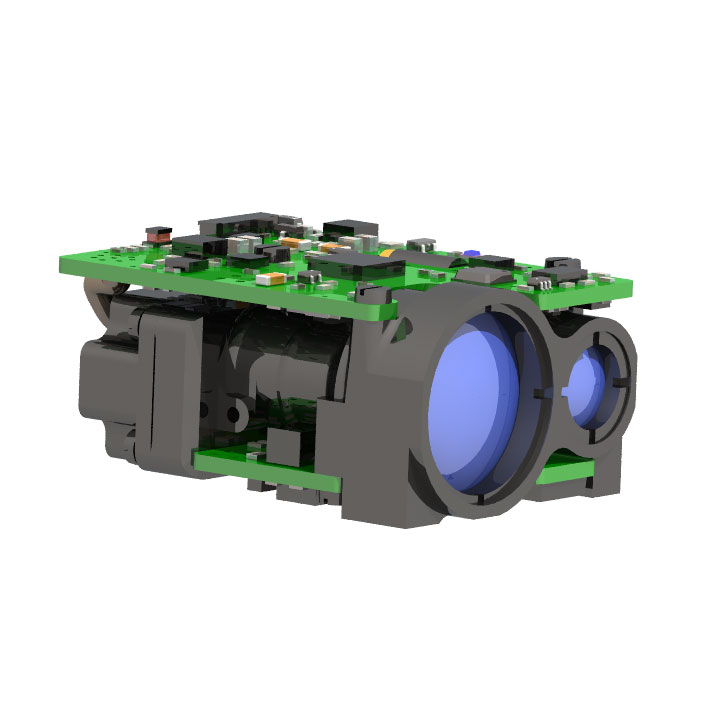

3 किमी रेंज फाइंडर मॉड्यूल

STA-D0306X 3KM रेंज फाइंडर मॉड्यूल 1535nm आई-सेफ एरबियम ग्लास लेजर मॉड्यूल को स्वतंत्र रूप से जिओप्टिक्स द्वारा विकसित किया गया है, जिसमें कम बिजली की खपत, छोटे आकार, उच्च परिशुद्धता और नेत्र सुरक्षा की विशेषताएं हैं।

जांच भेजें

उत्पाद वर्णन

अधिकतम मापने की सीमा: 3000 मीटर (2.3x2.3m वाहन) 6000 मीटर (विशिष्ट बड़ा लक्ष्य)
सटीकता ± 1m
मापन सटीकता% 98%
वजन ≤ 58g

3 किमी रेंज फाइंडर मॉड्यूल सुविधाएँ

1। स्व-विकसित 1535nm एर्बियम ग्लास लेजर, एकीकृत संरचनात्मक डिजाइन और फ्रंट एंड चेहरे पर बहु-बिंदु सीलिंग इंस्टॉलेशन विधि, मजबूत विरोधी मिसलिग्न्मेंट क्षमता, उच्च स्थायित्व, लंबे समय तक कामकाजी जीवन और नेत्र सुरक्षा को अपनाना;
2। देखने का छोटा क्षेत्र, गैर थर्मल प्राप्त करने वाली ऑप्टिकल डिज़ाइन तकनीक, अच्छी हल्की शोर दमन क्षमता और व्यापक तापमान प्रदर्शन के साथ।
3। सर्किट का आंतरिक इंटरफ़ेस एक वेल्डिंग वायर डायरेक्ट कनेक्शन प्रक्रिया को अपनाता है, जो दृढ़ और विश्वसनीय है, और ढीले कनेक्टर्स, ऑक्सीकरण और जल वाष्प के कारण होने वाले छोटे सर्किट या खराब संपर्क से बच सकता है, उत्पाद विश्वसनीयता और सेवा जीवन में सुधार कर सकता है।

3 किमी रेंज फाइंडर मॉड्यूल प्रदर्शन सूचकांक

वस्तु	अनुक्रमणिका
नमूना	STA-D0306X
परिचालन तरंग दैर्ध्य	1535nm ± 10nm
रेंज रेंज	15-6000 मीटर
क्षमता	6000 मीटर	विशिष्ट बड़े लक्ष्य, दृश्यता and 16 किमी
	3000 मीटर	दृश्यता, 8 किमी, 2.3 मीटर × 2.3 मीटर वाहनों के लिए 0.3 परावर्तकता के साथ लक्ष्य
संचार इंटरफेस	RS422/TTL
नमी	≤ 60%
सटीकता	± 1m
सटीकता दर	≥98%
विचलन कोण	≤0.5mrad
आवृत्ति	1 समय, 1Hz, 5Hz, 10Hz
आकार	≤50 मिमी × 36.5 मिमी × 24 मिमी
वोल्टेज	4.8V ～ 8.5V / 10V （14V） 2 विकल्प 1）
कामकाजी बिजली की खपत	औसत बिजली की खपत: ≤ 2W
स्टैंडबाय बिजली की खपत	≤0.5w
कार्य -तापमान	-40 ℃～+60 ℃
भंडारण तापमान	-55 ℃～+70 ℃
वज़न	≤58g

संरचना स्थापना इंटरफ़ेस

3 किमी रेंज फाइंडर मॉड्यूल फ़ंक्शन

● लेजर फ़ंक्शन;
● पावर ऑन और तापमान संग्रह समारोह;
● दूरी गेटिंग समारोह;
● पहला और अंतिम लक्ष्य फ़ंक्शन;
● स्व-चेक फ़ंक्शन;

बिजली का अंतर

ऊपरी कंप्यूटर अंत और रेंजफाइंडर एंड के DF52-10P-0.8C कनेक्टर के बीच क्रॉस लिंकिंग टेस्ट को DF52-10S-0.8H कनेक्टर के माध्यम से महसूस किया जाता है। रेंजफाइंडर अंत की बिजली आपूर्ति और संचार पोर्ट की पिन परिभाषा निम्न तालिका में दिखाया गया है (रेंजफाइंडर के सापेक्ष प्राप्त करना और भेजना), और कनेक्टर कनेक्शन पिन 1 की स्थिति नीचे दिए गए चित्र में दिखाया गया है।

रेंजफाइंडर अंत में बिजली की आपूर्ति और संचार बंदरगाह की पिन परिभाषा

नत्थी करना	लेबल	विद्युत विशेषताओं की परिभाषा	नोट
पी-1	VIN+	इनपुट बिजली की आपूर्ति का सकारात्मक ध्रुव	एलआरएफ बिजली की आपूर्ति
पी 2	Vin-	इनपुट शक्ति ऋणात्मक ध्रुव
पी -3	कॉम	इनपुट शक्ति ऋणात्मक ध्रुव
पी 4	कॉम	इनपुट शक्ति ऋणात्मक ध्रुव
पी -5	Rs422_txd+	संकेत आउटपुट पोर्ट	ऊपरी कंप्यूटर के लिए रेंज खोजक
पी -6	Rs422_txd-	संकेत आउटपुट पोर्ट	ऊपरी कंप्यूटर के लिए रेंज खोजक
पी 7	Rs422_txd-	संकेत इनपुट पोर्ट	ऊपरी कंप्यूटर से रेंजफाइंडर
पी-8	Rs422_txd+	संकेत इनपुट पोर्ट	ऊपरी कंप्यूटर से रेंजफाइंडर
पी-9	Ttl_rxd	संकेत इनपुट पोर्ट	3.3V TTL
पी -10	Ttl_txd	संकेत आउटपुट पोर्ट	3.3V TTL
