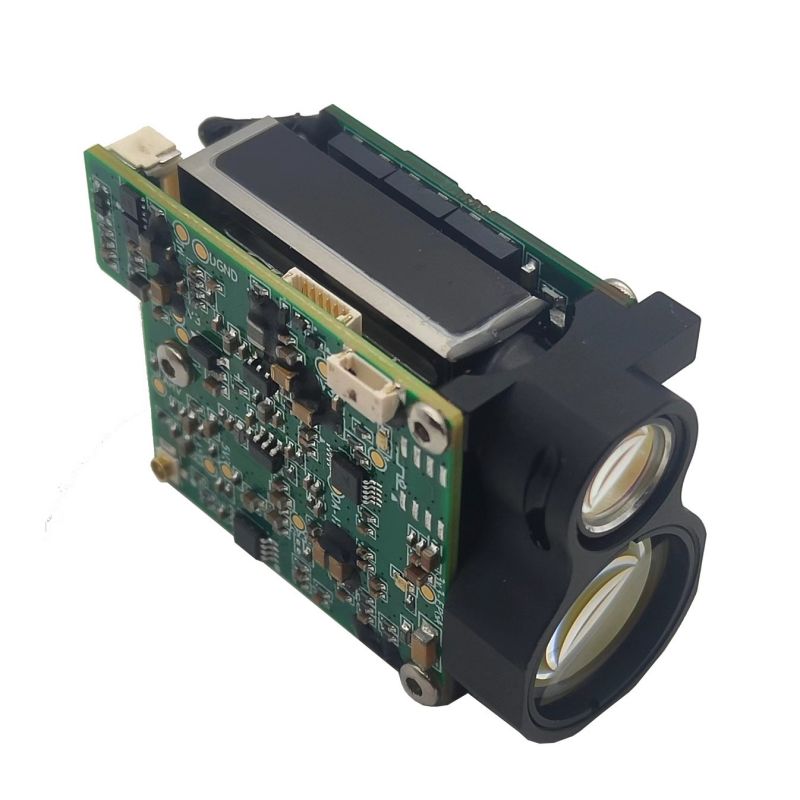

3 किमी रेंजफाइंडर मॉड्यूल

यह 3 किमी रेंजफाइंडर मॉड्यूल प्रकाश स्रोत के रूप में 1535nm एर्बियम ग्लास लेजर का उपयोग करता है, छोटी मात्रा, उच्च एकीकरण, हल्के वजन, मापने की दूरी, मजबूत कोहरे भेदी क्षमता, आदि की विशेषताओं के साथ, कठोर वातावरण में उपयोग किया जा सकता है, मोबाइल हैंडहेल्ड उपकरण, यूएवी, वीजीए और अन्य सिस्टम एकीकरण के लिए उपयुक्त है।

जांच भेजें

उत्पाद वर्णन

पेशेवर निर्माता के रूप में, हम आपको 3 किमी रेंजफाइंडर मॉड्यूल प्रदान करना चाहते हैं। और हम आपको बिक्री के बाद की सेवा और समय पर वितरण की पेशकश करेंगे।

प्रदर्शन -पार्सलीय

संख्या	प्रोजेक्ट नाम	प्रदर्शन सूचकांक
1	मानव नेत्र सुरक्षा स्तर	Class1/1m
2	लेजर तरंग लंबाई	1535 ± 5NM
3	लेजर विचलन कोण	0.6 एमआरएडी
4	कैलिबर प्राप्त करें	Φ16.5 मिमी
5	फ़ील्ड-ऑफ-व्यू एंगल्स प्राप्त करें	~ 4.9 MRAD / 0.3 °
6	अधिकतम सीमा	विशिष्ट लक्ष्य	7000 मीटर
	सीमा माप (30% परावर्तन, 8 किमी दृश्यता)	इमारत	≥4000 मीटर ；
		वाहन (2.3 × 2.3 मीटर)	≥3000 मीटर ；
		व्यक्ति (1.7 × 0.5 मीटर)	≥2000 मीटर ；
		यूवी (0.3 × 0.2 मीटर) 1	≥1000 मीटर ；
7	न्यूनतम सीमा	20 मीटर
8	सटीकता	± 1m
9	माप आवृत्ति	1 ~ 10Hz
10	सीमा समाधान	≤20m
11	कोणीय संकल्प	≤1mil
12	सटीकता दर	≥98%
13	झूठी अलार्म दर	≤1%
14	बहु-लक्ष्य का पता लगाना	3 (अधिकतम संख्या)
15	आँकड़ा इंटरफ़ेस	UART （TTL_3.3V）
16	सेवा वोल्टेज	डीसी 4.5 ~ 16 में
17	स्टैंडबाय बिजली की खपत	≤1MW
18	औसत बिजली की खपत	≤2.5w@10hz
19	पीक बिजली की खपत	≤7w@12v
20	वज़न	32 ± 1g
21	आयाम (LWH)	48 × 30.5 × 21 मिमी
22	कार्य -तापमान	-40 ~ +70 ℃
23	भंडारण तापमान	-55 ~ +75 ℃
24	चाबुक	1600 ग्राम ， 1ms
25	कंपन	5 ~ 50 ~ 5Hz, 1 x आवृत्ति रेंज / मिनट, 2.5g
26	तापमान नल	+70 ℃、 -50 ℃
27	विश्वसनीयता	Mtbf a1500h
28	समारोह	पहला और अंतिम लक्ष्य / एकाधिक लक्ष्य / दूरी पास / बाहरी शक्ति नियंत्रण / लेजर संचयी संख्या
29	प्रतिक्रिया समय	≤950ms ；

5 उपयोगकर्ता इंटरफ़ेस

5.1 विद्युत इंटरफ़ेस
उपयोगकर्ता विद्युत इंटरफ़ेस: UART (TTL_3.3V)
कनेक्टर मॉडल: चांगजियांग कनेक्टर: A1257WR-S-6P, विशिष्ट परिभाषा निम्न तालिका में दिखाई गई है:

नत्थी करना	परिभाषा	व्याख्या करना
1	शक्ति है	बिजली की आपूर्ति, 4.5 ~ 16v
2	नकारात्मक शक्ति	बिजली की आपूर्ति
3	पावर ऑन	मॉड्यूल पावर स्विच, TTL_3.3V स्तर; मॉड्यूल ओपन (> 2.7V) और मॉड्यूल बंद (<0.3V);
4	Uart_tx	सीरियल पोर्ट ट्रांसमीटर, TTL_3.3V स्तर
5	Uart_rx	TTL_3.3V स्तर के साथ सीरियल पोर्ट प्राप्त अंत,
6	Gnd	डोरी
