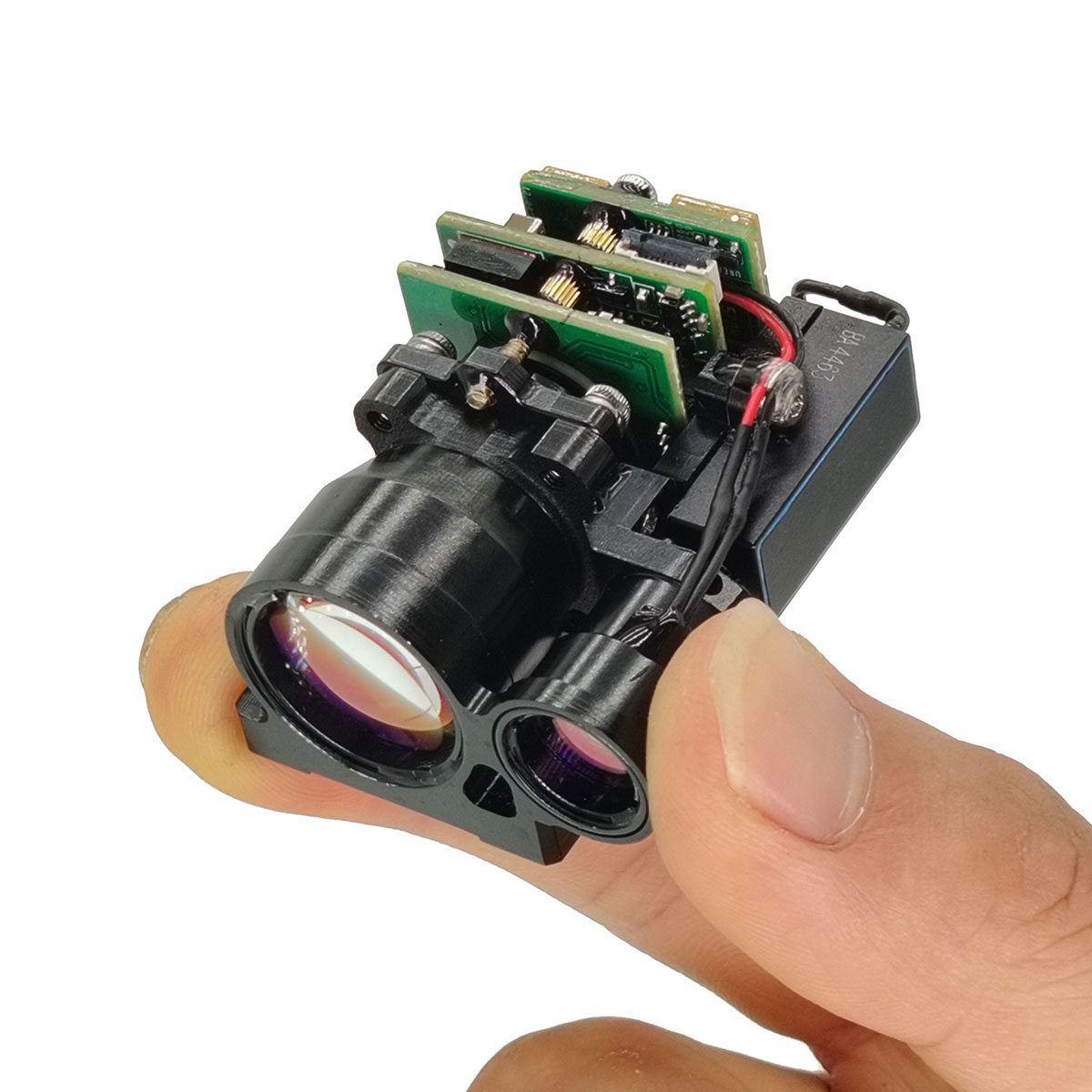

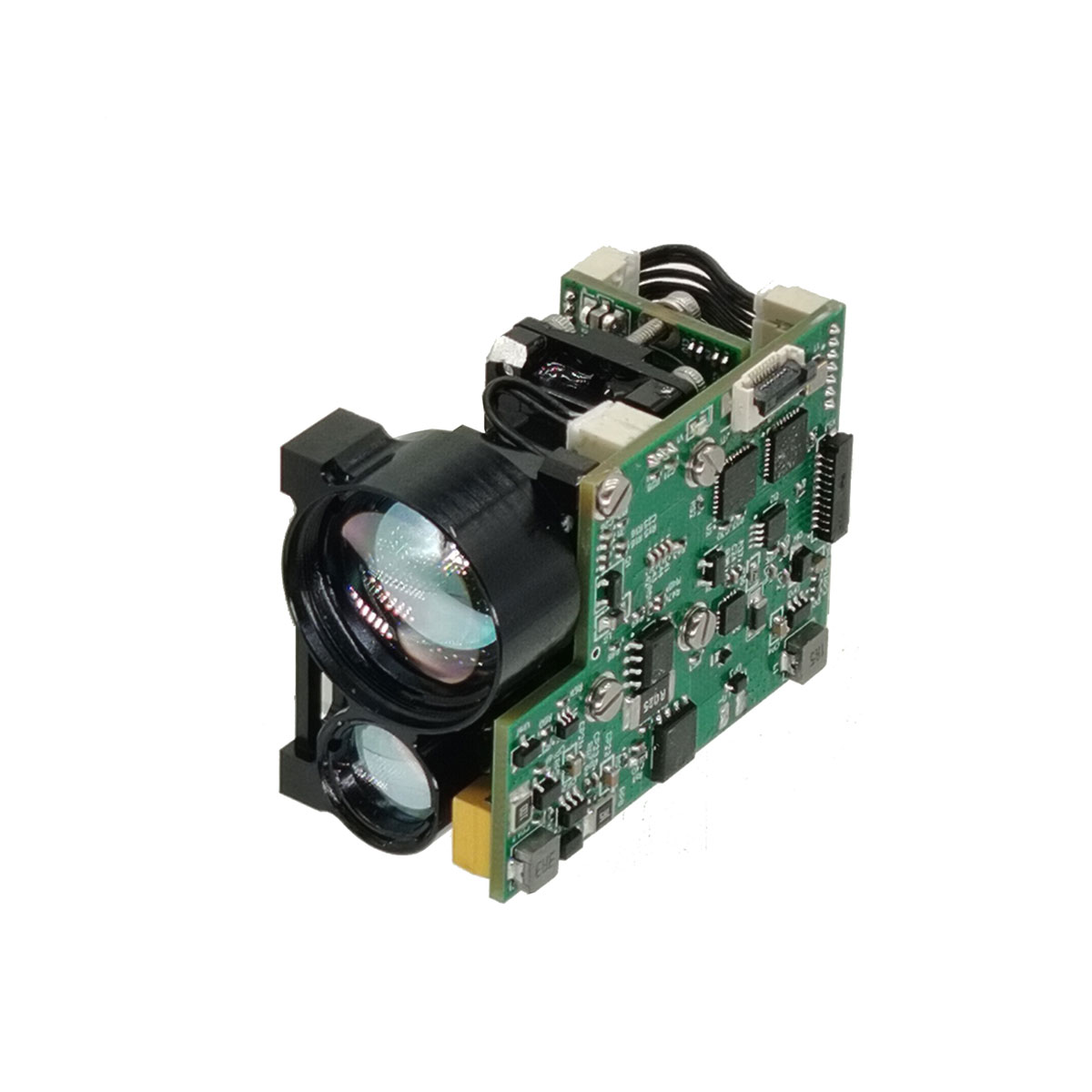

यूएवी पॉड के लिए 4 किमी लेजर रेंजफाइंडर मॉड्यूल

UAV POD के लिए STA-H0407X 4 किमी लेजर रेंजफाइंडर मॉड्यूल स्व-विकसित 1535nm एर्बियम ग्लास लेजर घटक को अपनाता है, जिसमें लंबी दूरी, कम बिजली की खपत, छोटे आकार और मानव आंखों की सुरक्षा की विशेषताएं हैं।

नमूना:STA-H0407X

जांच भेजें

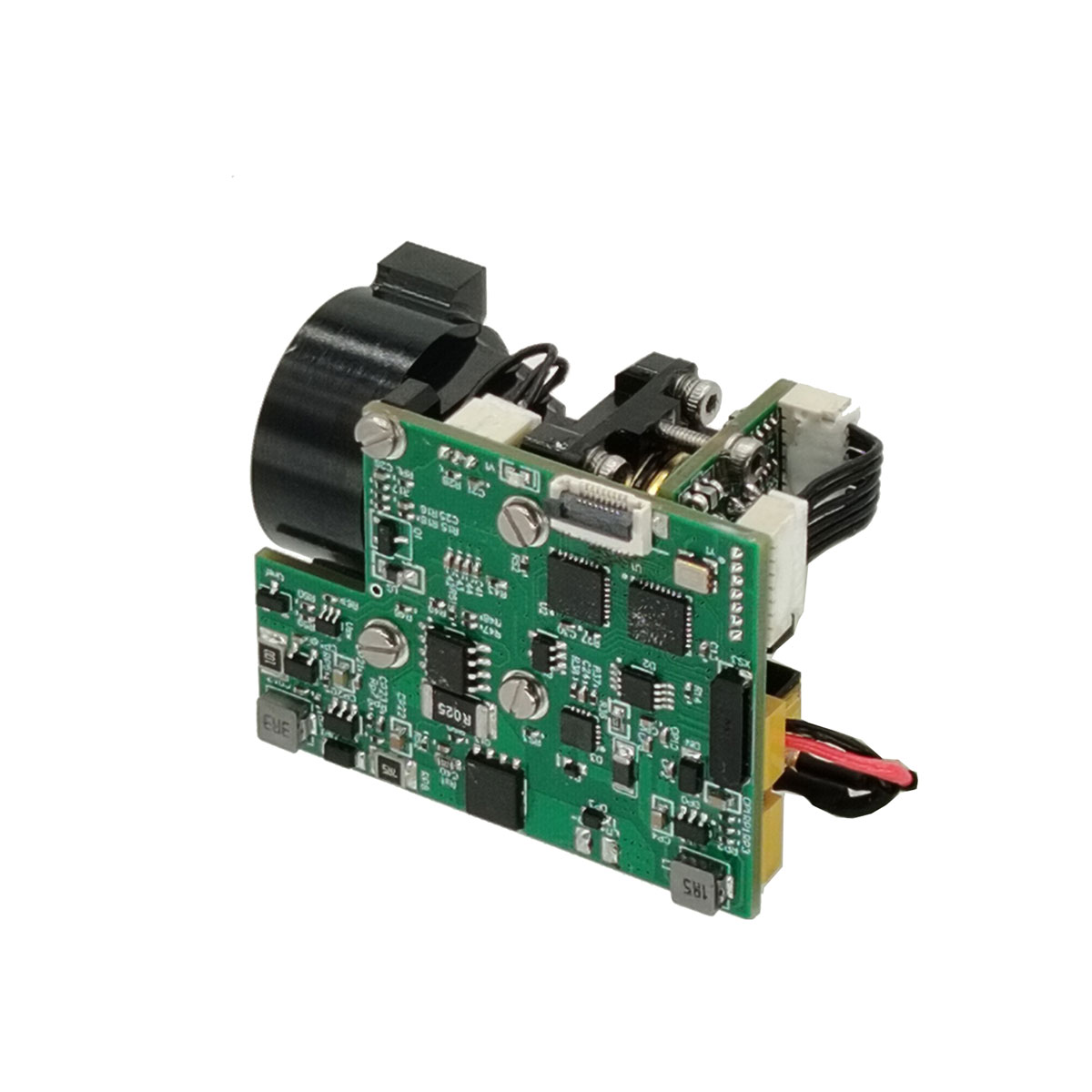

उत्पाद वर्णन

रेंज प्रदर्शन: 4000 मीटर (2.3x2.3m लक्ष्य), 7000 मीटर (अधिकतम रेंज)
सटीकता ± 1m
मापन सटीकता% 98%
वजन ≤ 57g

यूएवी पॉड तकनीकी सुविधाओं के लिए 4 किमी लेजर रेंजफाइंडर मॉड्यूल

1। एकीकृत कॉन्फ़िगरेशन डिजाइन और फ्रंट एंड फेस मल्टी-पॉइंट सीलिंग इंस्टॉलेशन, मजबूत एंटी-इफेक्ट क्षमता, उच्च स्थायित्व, लंबे समय तक कामकाजी जीवन, नेत्र सुरक्षा;
2। गैर-थर्मल प्राप्त करने वाली ऑप्टिकल डिज़ाइन तकनीक का उपयोग करना, अच्छे ऑप्टिकल शोर दमन क्षमता के साथ, प्रदर्शन और उच्च और कम तापमान ऑप्टिकल प्रदर्शन के पास दूरी के पास;
3। सर्किट का आंतरिक इंटरफ़ेस वेल्डिंग वायर डायरेक्ट कनेक्शन प्रक्रिया को अपनाता है, जो दृढ़ और विश्वसनीय है, जो कनेक्टर के ढीले, ऑक्सीकरण और जल वाष्प के कारण शॉर्ट सर्किट या खराब संपर्क से बच सकता है, और उत्पाद की विश्वसनीयता और जीवन में सुधार कर सकता है।

उत्पाद प्रदर्शन सूचकांक

वस्तु	अनुक्रमणिका
नमूना	STA-H0407X
परिचालन तरंग दैर्ध्य	1535nm ± 10nm
रेंज रेंज	20-7000 मीटर
सीमा प्रदर्शन	7000 मीटर	अधिकतम सीमा
	5500 मीटर	बड़ा लक्ष्य, परावर्तन: 60%, पर्यवेक्षक दृश्यता 15 किमी
	4000 मीटर	2.3 × 2.3 मीटर लक्ष्य आकार, परावर्तकता: 30%, पर्यवेक्षक दृश्यता 10 किमी
	1800 मी	1 × 1 मीटर लक्ष्य आकार, परावर्तन: 10%, पर्यवेक्षक दृश्यता 10 किमी
संचार इंटरफेस	RS422 / TTL (अनुकूलन योग्य)
नमी	≤ 60%
सटीकता	± 1m
सटीकता दर	≥98%
विचलन कोण	≤0.5mrad
आवृत्ति	1 ~ 10Hz
आकार	≤48.5 मिमी × 36 मिमी × 26 मिमी
वोल्टेज	5V
बिजली की खपत	स्टैंडबाय बिजली की खपत ≤1w। रेटेड बिजली की खपत .61.6W। शिखर बिजली की खपत ≤4w
कार्य -तापमान	-40 ℃～+70 ℃
भंडारण तापमान	-50 ℃～+75 ℃
वज़न	≤57g

STA-H0407X लेजर रेंजफाइंडर मॉड्यूल के लिए आवेदन

थर्मल इमेजिंग, नाइट विजन और अन्य हैंडहेल्ड मोबाइल डिवाइस
सीमा अवलोकन और निगरानी प्रणालियाँ
यूएवी पॉड्स और यूजीवी के लिए सेंसर किट

रेंजिंग मोड और रेंजिंग टाइम

ए) एकल अधिकतम निरंतर समय: ≥35min;
बी) निरंतर दूरी माप के लिए अधिकतम अंतराल समय फिर से: .15s।
लेजर ऑप्टिकल अक्ष स्थिरता ≤ 0.1mrad (पूर्ण तापमान सीमा);
इंस्टॉलेशन संदर्भ ≤0.25mrad के लिए लेजर ऑप्टिकल अक्ष का गैर-समानांतरवाद;

संरचना स्थापना इंटरफ़ेस

बिजली का अंतर

संचार इंटरफ़ेस RS422/TTL संचार;
बॉड दर: 115200;
डेटा बिट्स: 8;
बिट शुरू करें: 1;
बंद बिट: 1;
समता बिट: कोई नहीं;
बी) बाहरी कनेक्टर;
ऊपरी कंप्यूटर पक्ष DF52-10S-0.8 कनेक्टर के साथ DF52-10S-0.8 कनेक्टर के साथ DF52-10P-0.8C कनेक्टर के माध्यम से क्रॉस-लिंक परीक्षण का एहसास करता है।

तालिका 1 पिन परिभाषाएँ

नत्थी करना	श्रेणी	विद्युत विशेषताओं की परिभाषा	टिप्पणी
पी-1	VIN+	इनपुट शक्ति सकारात्मक	बिजली की आपूर्ति
पी 2	वीटीएन+	इनपुट शक्ति सकारात्मक
पी -3	कॉम	इनपुट शक्ति ऋणात्मक
पी 4	कॉम	इनपुट शक्ति ऋणात्मक
पी -5	Rs422_txd+	संकेत आउटपुट पोर्ट	रेंजफाइंडर से होस्ट कंप्यूटर तक
पी -6	Rs422_txd-	संकेत आउटपुट पोर्ट	रेंजफाइंडर से होस्ट कंप्यूटर तक
पी 7	Rs422_rxd-	संकेत इनपुट पोर्ट	होस्ट कंप्यूटर से लेकर रेंजफाइंडर तक
पी-8	Rs422_rxd+	संकेत इनपुट पोर्ट	होस्ट कंप्यूटर से लेकर रेंजफाइंडर तक
पी-9	न्यायाधीश	संचार आधार
पी -10	झगड़ा करना	घड़ी बंदरगाह
