4 किमी रेंज फाइंडर मॉड्यूल

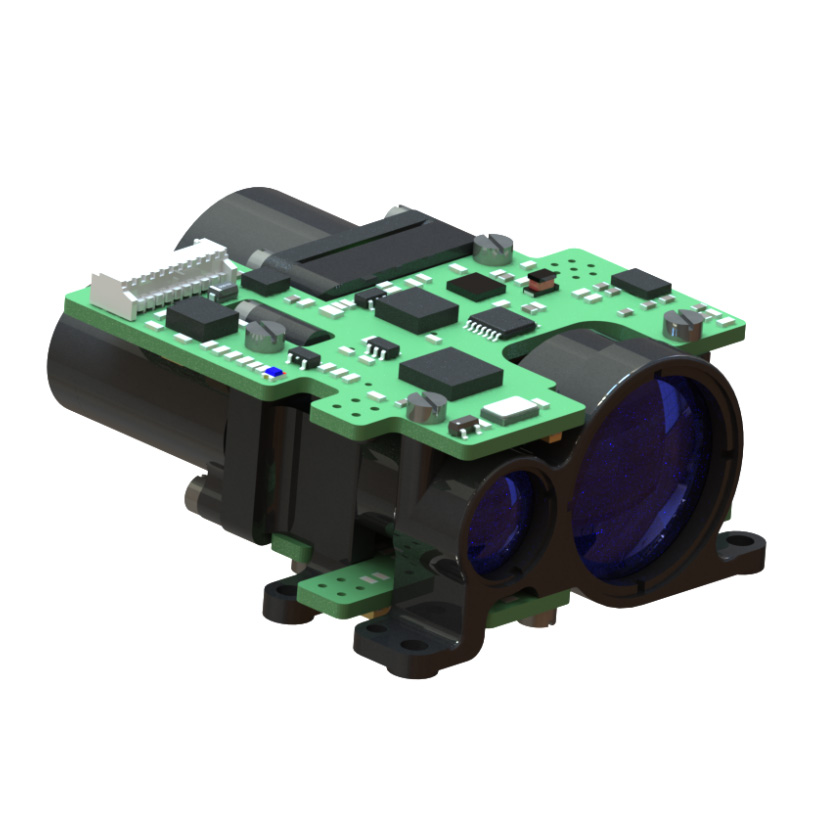

STA0407X 4KM रेंज फाइंडर मॉड्यूल 1535nm आई-सेफ एरबियम ग्लास लेजर मॉड्यूल को स्वतंत्र रूप से जिओप्टिक्स द्वारा विकसित किया गया है, जिसमें कम बिजली की खपत, छोटे आकार, उच्च परिशुद्धता और नेत्र सुरक्षा की विशेषताएं हैं।

जांच भेजें

उत्पाद वर्णन

अधिकतम माप रेंज: 4000 मीटर (2.3x2.3m वाहन) 7000 मीटर (सफेद दीवार)
सटीकता ± 1m
मापन सटीकता% 98%
वजन ≤ 75g

4 किमी रेंज फाइंडर मॉड्यूल सुविधाएँ

1। एकीकृत कॉन्फ़िगरेशन डिजाइन और फ्रंट एंड फेस मल्टी-पॉइंट सीलिंग इंस्टॉलेशन, मजबूत एंटी-इफेक्ट क्षमता, उच्च स्थायित्व, लंबे समय तक कामकाजी जीवन, नेत्र सुरक्षा;
2। गैर-थर्मल प्राप्त करने वाली ऑप्टिकल डिज़ाइन तकनीक का उपयोग करना, अच्छे ऑप्टिकल शोर दमन क्षमता के साथ, प्रदर्शन और उच्च और कम तापमान ऑप्टिकल प्रदर्शन के पास दूरी के पास;
3। सर्किट का आंतरिक इंटरफ़ेस वेल्डिंग वायर डायरेक्ट कनेक्शन प्रक्रिया को अपनाता है, जो दृढ़ और विश्वसनीय है, जो कनेक्टर के ढीले, ऑक्सीकरण और जल वाष्प के कारण शॉर्ट सर्किट या खराब संपर्क से बच सकता है, और उत्पाद की विश्वसनीयता और जीवन में सुधार कर सकता है।

STA-D0407X लेजर रेंजफाइंडर मॉड्यूल के लिए उत्पाद प्रदर्शन सूचकांक

वस्तु	अनुक्रमणिका
नमूना	STAG407X
परिचालन तरंग दैर्ध्य	1535nm ± 10nm
रेंज रेंज	50-7000 मीटर
क्षमता	7000 मीटर	बड़ा लक्ष्य, दृश्यता, 16 किमी
	4000 मीटर	दृश्यता, 8 किमी, 2.3 मीटर × 4.6 मीटर वाहनों के लिए 0.3 परावर्तकता के साथ लक्ष्य
संचार इंटरफेस	RS-422
नमी	≤ 60%
सटीकता	± 1m
सटीकता दर	≥98%
विचलन कोण	≤0.5mrad
आवृत्ति	1 समय, 1Hz, 5Hz, (10Hz चयन योग्य)
आकार	≤57 मिमी × 50 मिमी × 30 मिमी
वोल्टेज	10v ～ 14v
कामकाजी बिजली की खपत	औसत बिजली की खपत: ≤ 3W
स्टैंडबाय बिजली की खपत	≤1w
कार्य -तापमान	-40 ℃～+60 ℃
भंडारण तापमान	-50 ℃～+70 ℃
वज़न	≤75g

STA-D0407X लेजर रेंजफाइंडर मॉड्यूल के लिए संरचना स्थापना इंटरफ़ेस

विद्युत इंटरफ़ेस माप संवेदक

विद्युत इंटरफ़ेस आवश्यकताएं इस प्रकार हैं:
बिजली की आपूर्ति वोल्टेज: 10V ~ 14V;
औसत बिजली की खपत:; 3W;
स्टैंडबाय बिजली की खपत: ≤ 1W;
ऊपरी कंप्यूटर का अंत 1.25 मिमी के रिक्ति के साथ 10pin कनेक्टर के माध्यम से रेंजफाइंडर अंत के साथ क्रॉस-लिंक किया गया है। रेंजफाइंडर अंत में बिजली की आपूर्ति और संचार बंदरगाह की पिन परिभाषा निम्न तालिका में दिखाई गई है (प्राप्त करना और भेजना रेंजफाइंडर के सापेक्ष हैं), और कनेक्टर के पिन 1 की स्थिति को निम्नलिखित आंकड़े में दिखाया गया है।

रेंजफाइंडर अंत में बिजली की आपूर्ति और संचार बंदरगाह की पिन परिभाषा

नत्थी करना	लेबल	विद्युत विशेषताओं की परिभाषा	नोट
पी-1	VIN+	इनपुट बिजली की आपूर्ति का सकारात्मक ध्रुव	ऊपरी कंप्यूटर बिजली की आपूर्ति
पी 2	Vin-	इनपुट शक्ति ऋणात्मक ध्रुव	ऊपरी कंप्यूटर बिजली की आपूर्ति
पी -3	एनसी	एनसी
पी 4	Rs422_txd+	संकेत आउटपुट पोर्ट	ऊपरी कंप्यूटर के लिए दूरी मापने वाली मशीन
पी -5	Rs422_txd-	संकेत आउटपुट पोर्ट	ऊपरी कंप्यूटर के लिए दूरी मापने वाली मशीन
पी -6	Rs422_txd-	संकेत इनपुट पोर्ट	दूरी मापने की मशीन से ऊपरी कंप्यूटर
पी 7	Rs422_txd+	संकेत इनपुट पोर्ट	दूरी मापने की मशीन से ऊपरी कंप्यूटर
पी-8	Rs422_gnd	RS422 ग्राउंड वायर
पी-9	न्यायाधीश	डेटा पोर्ट	आंतरिक डिबगिंग उपयोग
पी -10	झगड़ा करना	घड़ी बंदरगाह	आंतरिक डिबगिंग उपयोग
