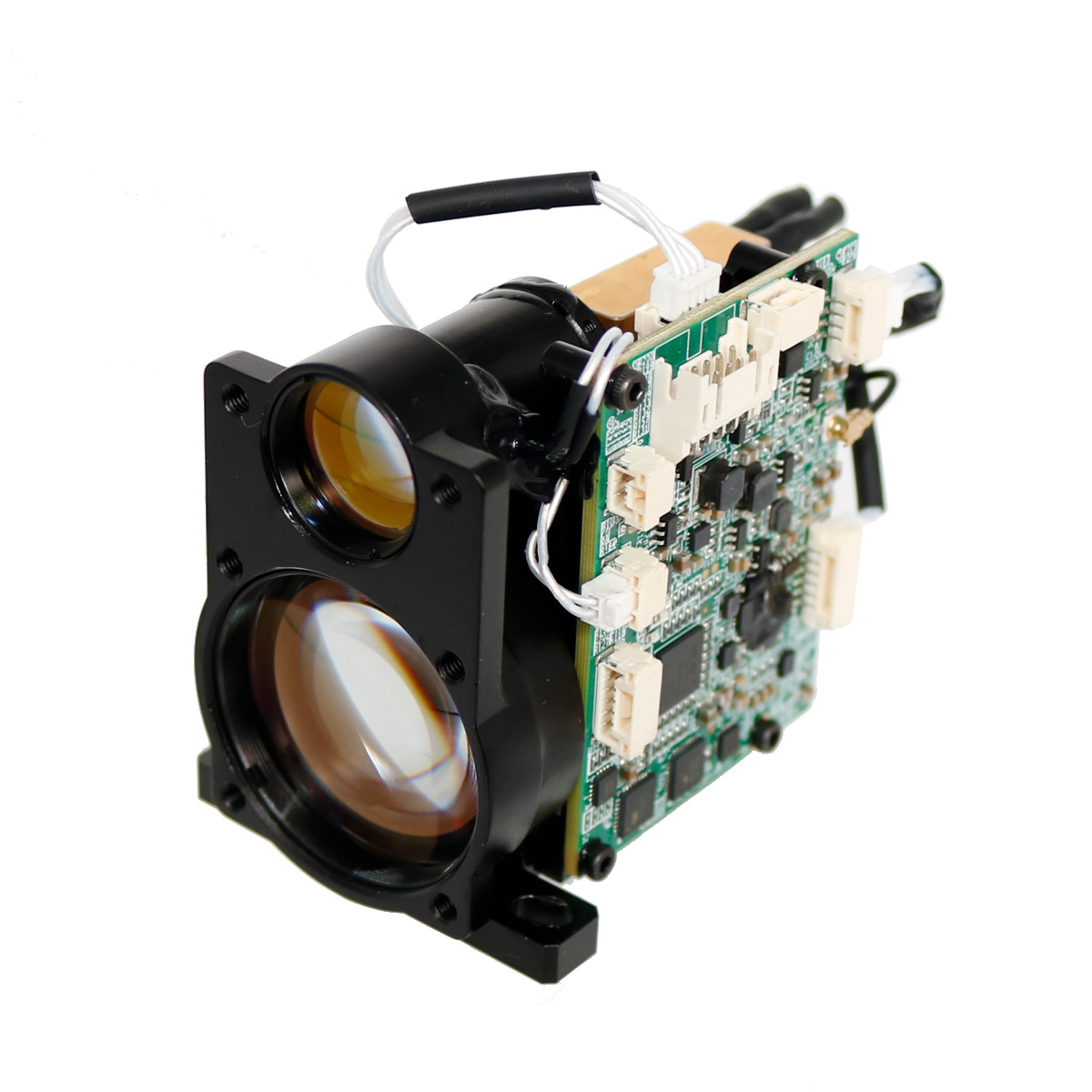

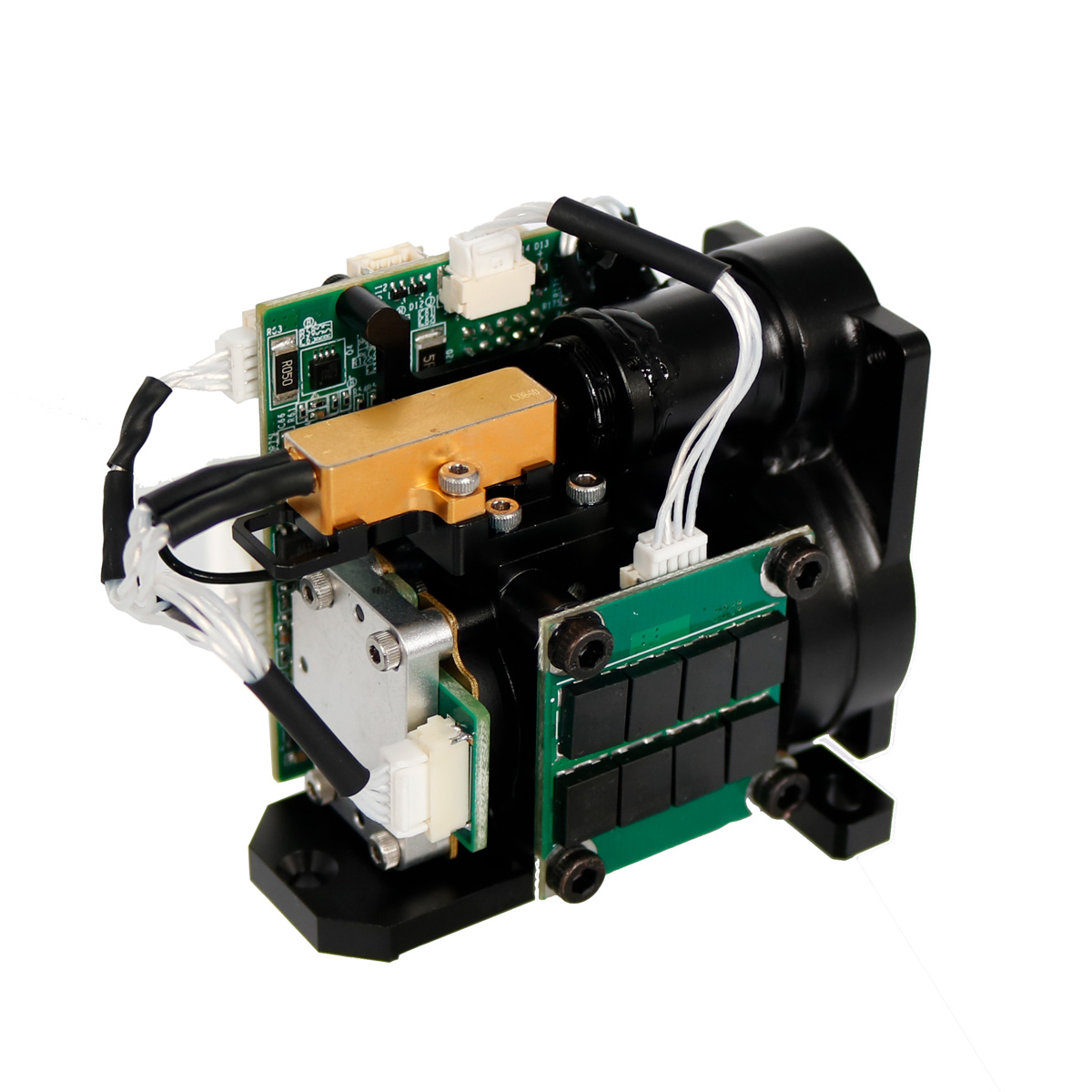

7 किमी रेंजफाइंडर माउडल

STA-M0710X 7 किमी रेंजफाइंडर Moudle 1535nm आई-सेफ एरबियम ग्लास लेजर मॉड्यूल को स्वतंत्र रूप से जिओप्टिक्स द्वारा विकसित किया गया है, जिसमें कम बिजली की खपत, छोटे आकार, उच्च परिशुद्धता और नेत्र सुरक्षा की विशेषताएं हैं।

जांच भेजें

उत्पाद वर्णन

अधिकतम माप रेंज: 7000 मीटर (2.3x2.3m वाहन) 7000 मीटर (अधिकतम सीमा)
सटीकता ± 1m
मापन सटीकता% 98%
वजन ≤ 130g

7 किमी रेंजफाइंडर माउडल हाइलाइट्स

● केवल 130 ग्राम के साथ हल्का
● 10 किमी तक का शक्तिशाली माप
● झेलना सबसे कठोर हथियार को 1600 ग्राम तक झटके देता है
● बेहद कम बिजली की खपत
● 1 मीटर की उच्च माप सटीकता
● व्यापक परिचालन तापमान -40 ° C से +65 ° C तक रेंज

अनुप्रयोग

● हथियार घुड़सवार उपकरण
● हैंडहेल्ड डिवाइस
● अवलोकन और निगरानी प्रणाली
● यूएवी और यूजीवी के लिए सेंसर सूट

STA-D0407X लेजर रेंजफाइंडर मॉड्यूल के लिए उत्पाद प्रदर्शन सूचकांक

प्रदर्शन
अधिकतम सीमा	10000 मीटर
बीमफिलिंग लक्ष्य पर रेंज प्रदर्शन परावर्तकता: 60%, पर्यवेक्षक दृश्यता 25 किमी	8000 मीटर
2.3 × 2.3 मीटर लक्ष्य आकार पर रेंज प्रदर्शन परावर्तन: 30%, पर्यवेक्षक दृश्यता 25 किमी	7000 मीटर
1 × 1 मीटर लक्ष्य आकार पर रेंज प्रदर्शन परावर्तकता: 10%, पर्यवेक्षक दृश्यता 25 किमी	6000 मीटर
न्यूनतम सीमा	20 मीटर
सीमा सटीकता	± 1m
पुनरावृत्ति दरें	1-10Hz
बहु लक्ष्य का पता लगाना	3 लक्ष्य
वेवलेंथ	1535NM
विचलन	0.5mrad
IEC 60825-1 प्रति नेत्र सुरक्षा	लेजर क्लास 1
पर्यावरणीय विशेषताओं
तापमान रेंज आपरेट करना	-40 ℃ ~+65 ℃
भंडारण तापमान सीमा	-50 ℃ ~+75 ℃
X-, y- और z- दिशा में 0.6 एमएस पर शॉक (आधा साइन)	1000g
भौतिक विशेषताएं
वज़न	≤130g
आयाम (लंबाई/चौड़ाई/ऊंचाई)	≤87 मिमी58 मिमी43 मिमी
इंटरफेस
संचार इंटरफेस	UART (3.3 V LVCMOS स्तर) RS422
बिजली की आपूर्ति	4.5V ~ 12V
