रिंग लेजर गायरोस्कोप-JIO70

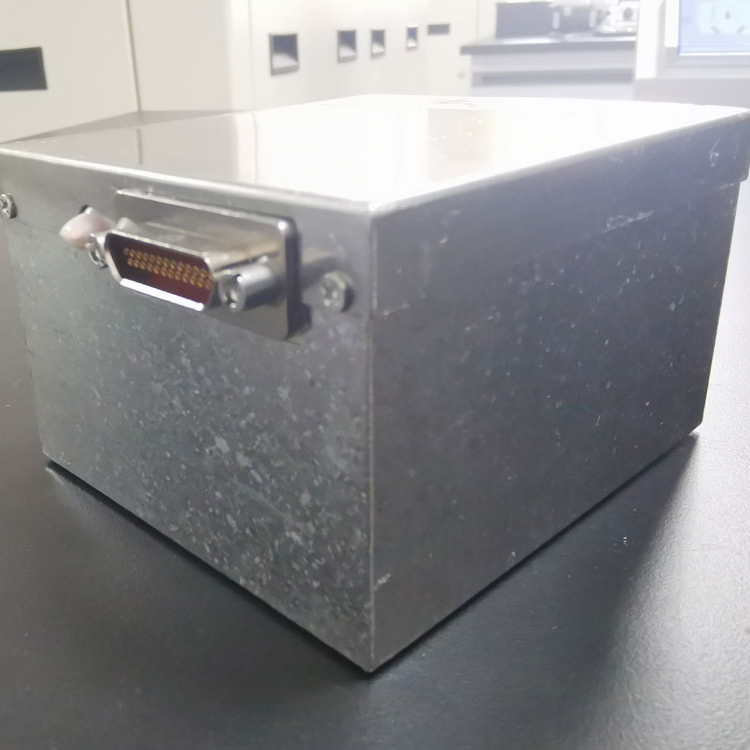

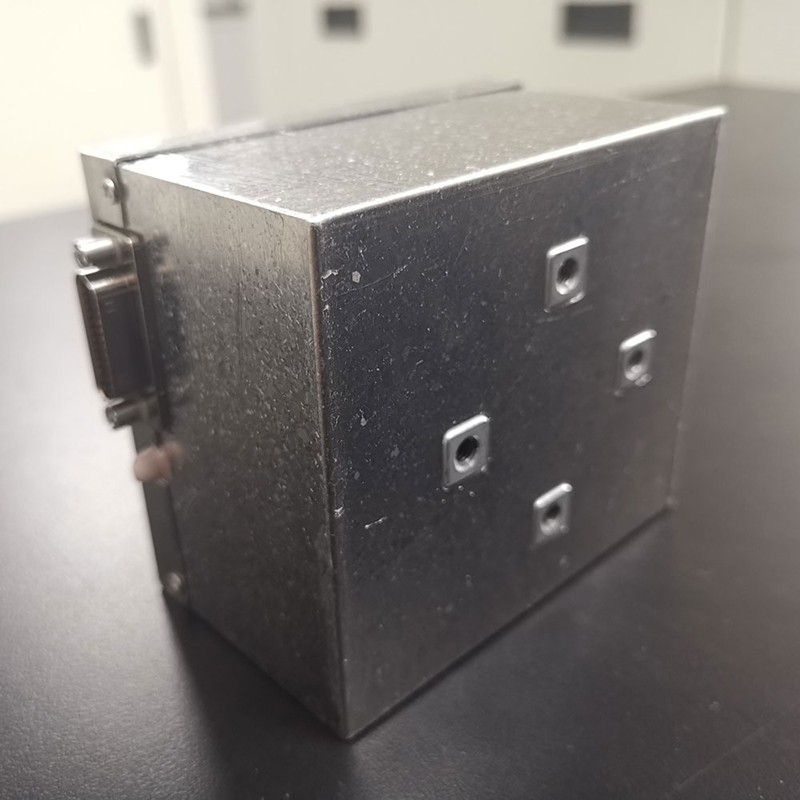

रिंग लेजर गायरोस्कोप-JIO70 हमारी कंपनी द्वारा निर्मित एक उच्च-परिशुद्धता डिजिटल ड्यूल-फ्रीक्वेंसी मशीन है जो लेजर गायरो है। इसमें उच्च परिशुद्धता, सरल बिजली की आपूर्ति, उच्च एकीकरण और डिजिटल आउटपुट के फायदे हैं। यह संवेदनशील अक्ष के चारों ओर वाहक तरंग की कोणीय गति को माप सकता है और दो चतुर्भुज वर्ग तरंगों को आउटपुट कर सकता है। इसका उपयोग व्यापक रूप से स्थिति/नेविगेशन, निगरानी/टोही, अग्नि नियंत्रण और मिसाइलों और उनके वाहक रॉकेट, विमान, मानव रहित हवाई वाहन, जहाज, जहाज, जहाज, बख्तरबंद वाहनों और अन्य क्षेत्रों के एकीकरण में किया जा सकता है।

नमूना:JIO70-RLG

जांच भेजें

उत्पाद वर्णन

रिंग लेजर गायरोस्कोप-JIO70 आपकी अलग-अलग जरूरतों को पूरा करने के लिए ए, बी और सी मॉडल में उपलब्ध है।

कार्य

इसके संवेदनशील अक्ष के चारों ओर रोटेशन कोण को मापें, और दो ऑर्थोगोनल वर्ग तरंगों को आउटपुट करें।

प्रदर्शन

Jio50 -Type लेजर गायरोस्कोप तालिका 1 में दिखाए गए हैं
तालिका 1 gyro के मुख्य तकनीकी संकेतक

क्रम संख्या	पैरामीटर	इकाई	ग्रेड ए	ग्रेड बी	ग्रेड सी	टिप्पणी
1	शून्य पूर्वाग्रह	°/घंटा	≤0.5			/
2	पूर्वाग्रह स्थिरता	°/घंटा	≤0.3 %	≤0.5 %	≤0.8 %	100s, 1c
3	शून्य पूर्वाग्रह पुनरावृत्ति	°/घंटा	≤0.3 %	≤0.5 %	≤0.8 %	1S
4	यादृच्छिक वॉक गुणांक	°/h 1/2	≤0.5 ‰	≤0.7 ‰	≤1.5 ‰	/
5	पैमाने का कारक	"/नाड़ी	2.568
6	स्केल फैक्टर अस्वस्थता	पीपीएम	≤3			/
7	स्केल कारक पुनरावृत्ति	पीपीएम	≤3			1S
8	चुंबकीय संवेदनशीलता	°/(एच · जीएस)	≤2 ‰			/
9	अधिकतम इनपुट कोणीय दर	°/एस	± ± 400			/
1 0	समय शुरू	सीन	≤10

पर्यावरणीय अनुकूलनशीलता

a) काम करने का तापमान: -40 ℃ ~ + 65 ℃
बी) भंडारण तापमान: -45 ℃ ~ + 85 ℃
ग) कंपन: कुल मिलाकर 9.6g;
डी) शॉक: 30g/11ms (आधा साइन) या 75g/6ms (आधा साइन);
ई) कम दबाव: समुद्र तल से 5000 मीटर ऊपर।

आवृत्ति	10	100	200	300	400	500	800	2000
पावर स्पेक्ट्रल डेंसिटी (जी 2 /हर्ट्ज)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6

बिजली की आपूर्ति और विद्युत इंटरफ़ेस

ए) बिजली की आपूर्ति
प्रकार: ± 5V, +15V
आवश्यकताएँ: +5V - वर्तमान 180mA, स्थिरता ve 50mv, रिपल <50MV
-5V - वर्तमान 60MA, स्थिरता ve 50mv, रिपल <50MV
+15V - वर्तमान 240mA, स्थिरता vel 100mv, रिपल <100MV
बी) बिजली की खपत: <6w
c) विद्युत इंटरफ़ेस प्रकार: J30J-25ZKP
डी) इंटरफ़ेस परिभाषा: विद्युत इंटरफ़ेस पिन की परिभाषा तालिका 2 में दिखाया गया है।

तालिका 2 विद्युत इंटरफ़ेस परिभाषा तालिका

पिन नंबर	परिभाषा	टिप्पणी
1	+15v	बिजली इनपुट
2	+15VGND	+15 वी पावर ग्राउंड
3	एनसी	व्यर्थ
4	Gnd	+5V, -5V पावर ग्राउंड
5	एनसी	व्यर्थ
6	+5v	बिजली इनपुट
7	-5v	बिजली इनपुट
8	अगस्त	स्क्वायर वेव आउटपुट सिग्नल 1 (टीटीएल स्तर)
9	मुक्केबाज़ी	स्क्वायर वेव आउटपुट सिग्नल 2 (टीटीएल स्तर)
10	TMP3	प्लैटिनम प्रतिरोध थर्मामीटर 3
11	टीकोमा	3 प्लैटिनम प्रतिरोध सामान्य टर्मिनलों
12	Tmp1	प्लैटिनम प्रतिरोध 1
13	TMP2	प्लैटिनम प्रतिरोध 2
14	+15v	बिजली इनपुट
15	+15VGND	+15 वी पावर ग्राउंड
16	एनसी	व्यर्थ
17	Gnd	+5V, -5V पावर ग्राउंड
18	एनसी	व्यर्थ
19	+5v	बिजली इनपुट
20	-5v	बिजली इनपुट
इक्कीस	अगस्त	स्क्वायर वेव आउटपुट सिग्नल 1 (टीटीएल स्तर)
बीस	मुक्केबाज़ी	स्क्वायर वेव आउटपुट सिग्नल 2 (टीटीएल स्तर)
ट्वेंटीस	Gnd	+5V, -5V पावर ग्राउंड
चौबीस	एनसी	कताई शीर्ष
25	एनसी	कताई शीर्ष
प्लैटिनम प्रतिरोधों 1, 2, और 3 के मॉडल PT1000 हैं
