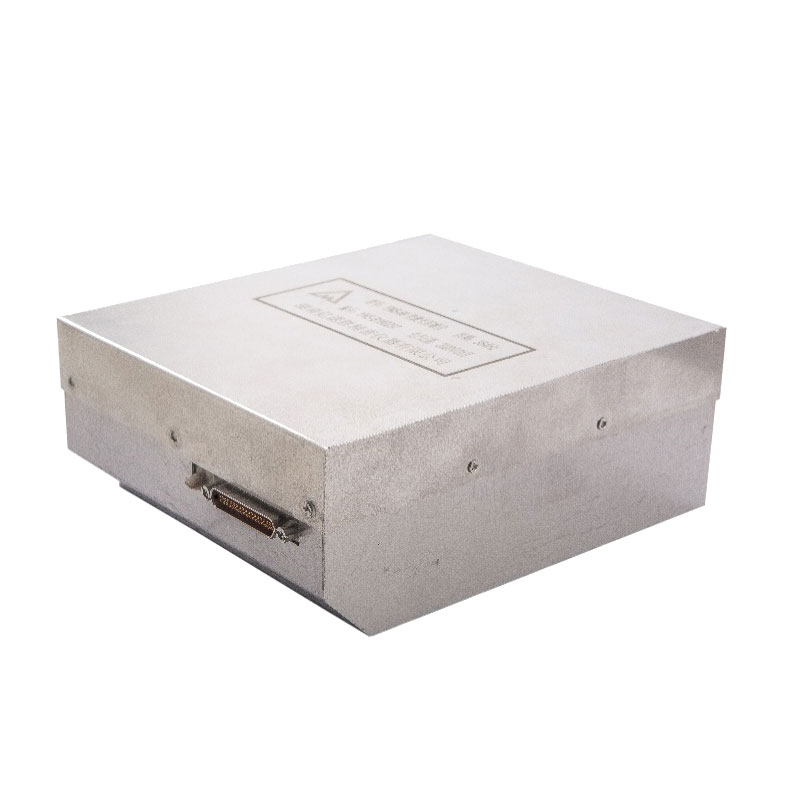

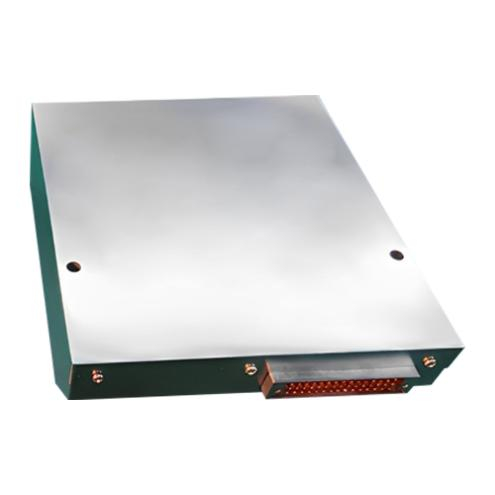

रिंग लेजर गायरोस्कोप - JIO90

रिंग लेजर गायरोस्कोप-JIO90 हमारी कंपनी द्वारा निर्मित एक उच्च-परिशुद्धता डिजिटल दोहरे आवृत्ति मशीन है जो लेजर गायरो है। इसमें उच्च परिशुद्धता, सरल बिजली की आपूर्ति, उच्च एकीकरण और डिजिटल आउटपुट के फायदे हैं। यह संवेदनशील अक्ष के चारों ओर वाहक तरंग की कोणीय गति को माप सकता है और दो चतुर्भुज वर्ग तरंगों को आउटपुट कर सकता है। इसका उपयोग व्यापक रूप से स्थिति/नेविगेशन, निगरानी/टोही, अग्नि नियंत्रण और मिसाइलों और उनके वाहक रॉकेट, विमान, मानव रहित हवाई वाहन, जहाज, जहाज, जहाज, बख्तरबंद वाहनों और अन्य क्षेत्रों के एकीकरण में किया जा सकता है।

नमूना:JIO90-RLG

जांच भेजें

उत्पाद वर्णन

रिंग लेजर गायरोस्कोप - JIO90 आपकी अलग -अलग जरूरतों को पूरा करने के लिए ए, बी और सी मॉडल में उपलब्ध है।

कार्य

इसके संवेदनशील अक्ष के चारों ओर रोटेशन कोण को मापें, और दो ऑर्थोगोनल वर्ग तरंगों को आउटपुट करें जिसमें रोटेशन जानकारी होती है।

प्रदर्शन

Jio50 -Type लेजर गायरोस्कोप तालिका 1 में दिखाए गए हैं
तालिका 1 gyro के मुख्य तकनीकी संकेतक

क्रम संख्या	पैरामीटर	इकाई	अधिमूल्य	ग्रेड ए	ग्रेड बी	ग्रेड सी	टिप्पणी
1	शून्य पूर्वाग्रह	°/घंटा	≤0.3				/
2	पूर्वाग्रह स्थिरता	°/घंटा	≤1 ‰	≤3 ‰	≤4 ‰	≤5 ‰	100s, 1c
3	शून्य पूर्वाग्रह पुनरावृत्ति	°/घंटा	≤1 ‰	≤2 ‰	≤3 ‰		1S
4	यादृच्छिक वॉक गुणांक	° / H1/2	≤0.4 j0	≤0.6 J	≤0.7 ‰	≤1 ‰	/
5	पैमाने का कारक	"/नाड़ी	1.865
6	स्केल फैक्टर अस्वस्थता	पीपीएम	≤1				/
7	स्केल कारक पुनरावृत्ति	पीपीएम	≤1				1S
8	चुंबकीय संवेदनशीलता	°/(एच · जीएस)	≤1.5 ‰	≤2 ‰			/
9	अधिकतम इनपुट कोणीय दर	°/एस	≥400				/

पर्यावरणीय अनुकूलनशीलता

a) काम करने का तापमान: -40 ℃ ~ + 65 ℃
बी) भंडारण तापमान: -45 ℃ ~ + 85 ℃
ग) कंपन: कुल मिलाकर 9.6g;
डी) शॉक: 30g/11ms (आधा साइन) या 75g/6ms (आधा साइन);
ई) कम दबाव: समुद्र तल से 5000 मीटर ऊपर।

आवृत्ति	10	100	200	300	400	500	800	2000
पावर स्पेक्ट्रल डेंसिटी (जी 2 /हर्ट्ज)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6

बिजली की आपूर्ति और विद्युत इंटरफ़ेस

ए) बिजली की आपूर्ति
प्रकार: ± 5V, +15V
आवश्यकताएँ: +5V - वर्तमान 180mA, स्थिरता ve 50mv, रिपल <50MV
-5V - वर्तमान 60MA, स्थिरता ve 50mv, रिपल <50MV
+15V - वर्तमान 240mA, स्थिरता vel 100mv, रिपल <100MV
बी) बिजली की खपत: <6w
c) विद्युत इंटरफ़ेस प्रकार: J30JM-37ZK
डी) इंटरफ़ेस परिभाषा: विद्युत इंटरफ़ेस पिन की परिभाषा तालिका 2 में दिखाया गया है।

तालिका 2 विद्युत इंटरफ़ेस परिभाषा तालिका

नत्थी करना क्रम संख्या	परिभाषा	टिप्पणी	नत्थी करना क्रम संख्या	परिभाषा	टिप्पणी
1	एनसी	व्यर्थ	/	/	/
2	Gnd	संकेत जमीन	20	एनसी	व्यर्थ
3	एनसी	व्यर्थ	इक्कीस	एनसी	व्यर्थ
4	एनसी	व्यर्थ	बीस	एनसी	व्यर्थ
5	एनसी	व्यर्थ	ट्वेंटीस	एनसी	व्यर्थ
6	अपने लिए रखो	/	चौबीस	एनसी	व्यर्थ
7	एनसी	व्यर्थ	25	अपने लिए रखो	/
8	अपने लिए रखो	/	26	एनसी	व्यर्थ
9	भंडार नियंत्रक	स्क्वायर वेव आउटपुट सिग्नल 2 टीटीएल स्तर	27	भंडार नियंत्रक	स्क्वायर वेव आउटपुट सिग्नल 2 टीटीएल स्तर
10	Gnd	संकेत जमीन	28	Gnd	संकेत जमीन
11	पाप	स्क्वायर वेव आउटपुट सिग्नल 1 टीटीएल स्तर	29	पाप	स्क्वायर वेव आउटपुट सिग्नल 1 टीटीएल स्तर
12	टी 1	प्लैटिनम प्रतिरोध 1	30	टी 2	प्लैटिनम प्रतिरोध 2
13	टी 3	प्लैटिनम प्रतिरोध थर्मामीटर 3	31	टी -4	प्लैटिनम प्रतिरोध 4
14	टीकॉम	4 प्लैटिनम प्रतिरोध सामान्य टर्मिनलों	32	टीकॉम	4 प्लैटिनम प्रतिरोध सामान्य टर्मिनलों
15	Gnd	+5V, -5V पावर ग्राउंड	33	Gnd	+5V, -5V पावर ग्राउंड
16	+5v	बिजली इनपुट	34	+5v	बिजली इनपुट
17	+15v	बिजली इनपुट	35	+15v	बिजली इनपुट
18	15VGND	+15 वी पावर ग्राउंड	36	15VGND	+15 वी पावर ग्राउंड
19	-5v	बिजली इनपुट	37	-5v	बिजली इनपुट
नोट: प्लेटिनम प्रतिरोध मॉडल PT1000 है
