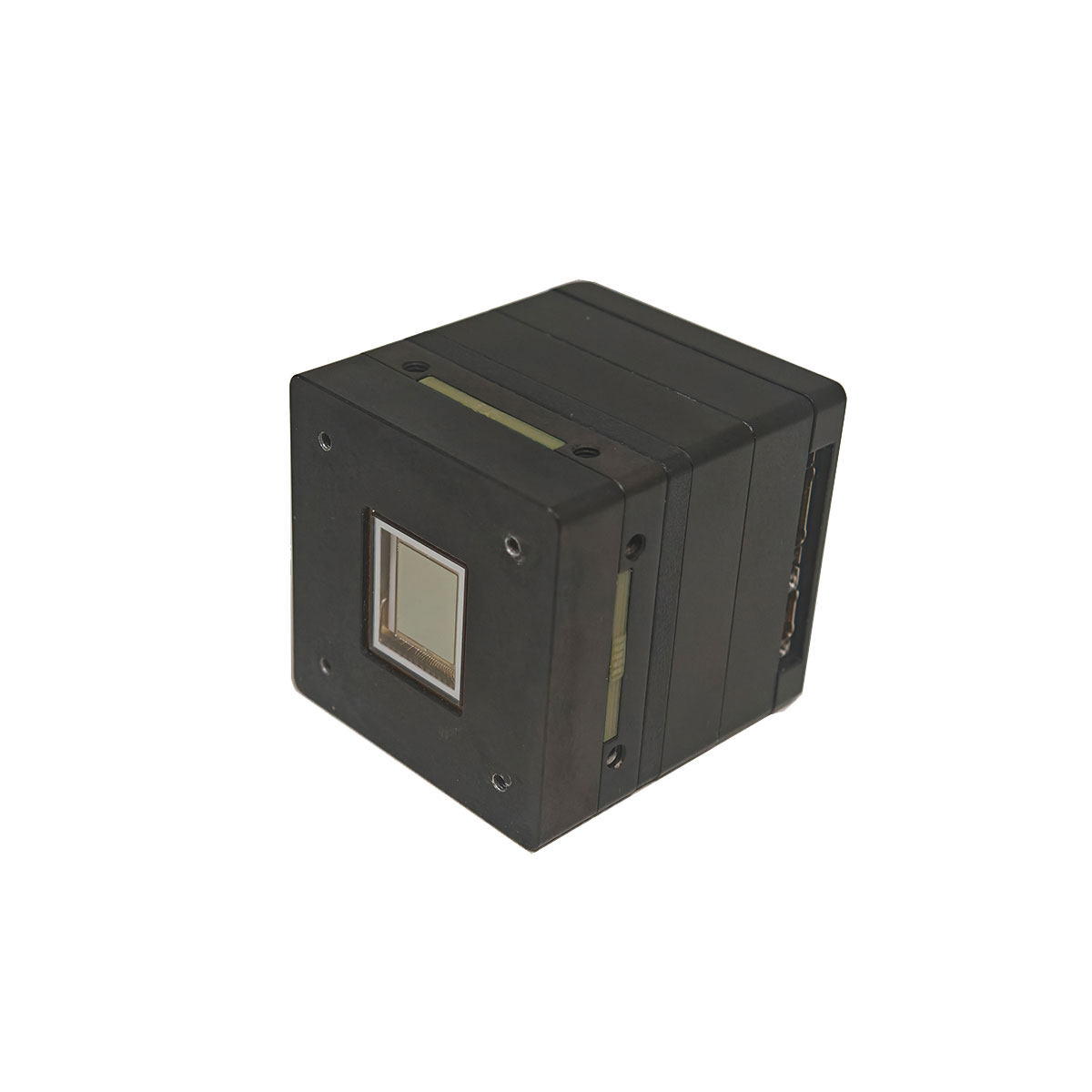

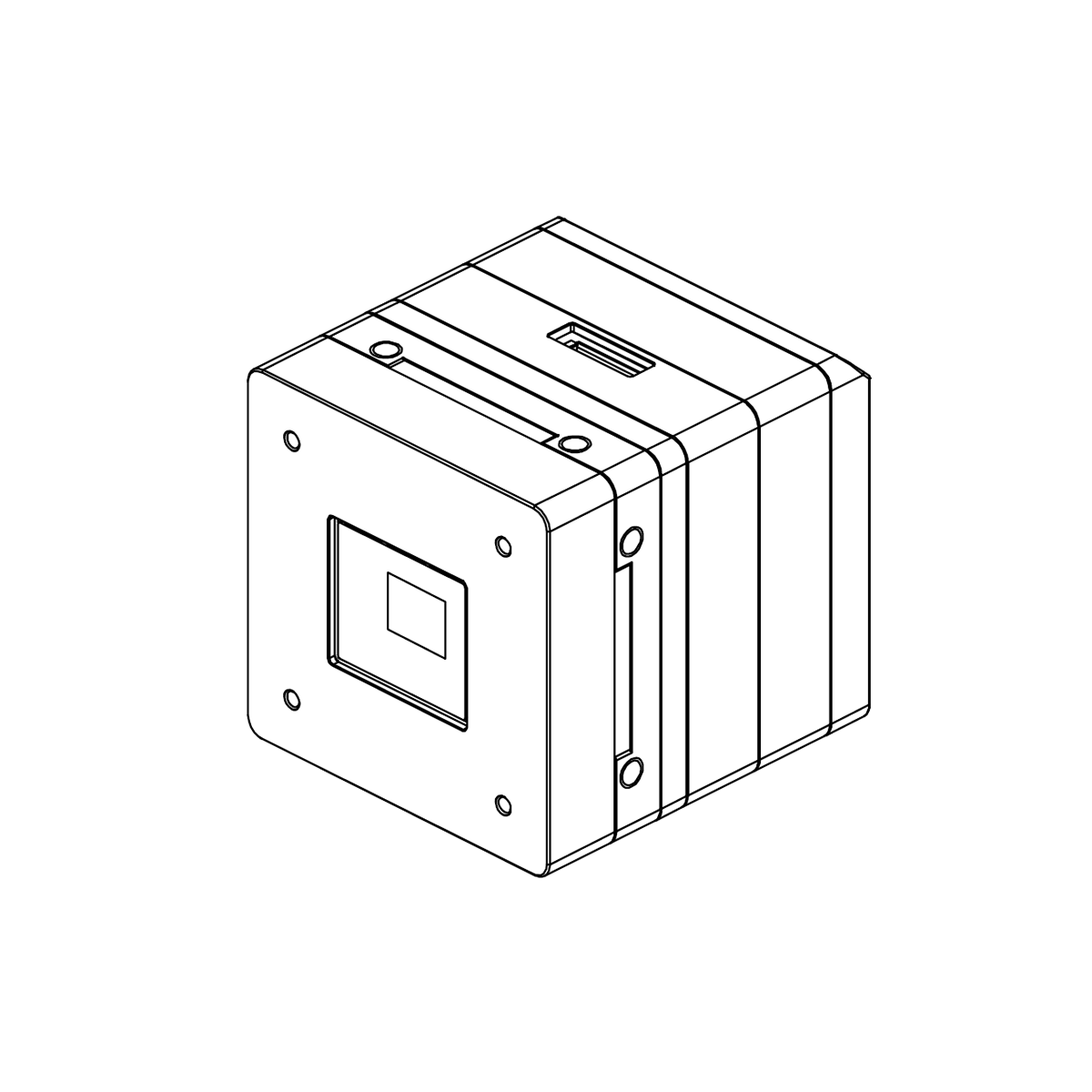

मिनी 640×512 SWIR InGaAs कैमरे

STA-G640SW-IGA मिनी प्रकार का इन्फ्रारेड इमेजिंग मॉड्यूल 640×512 SW इन्फ्रारेड डिटेक्टर पर आधारित है और अधिकांश समान प्रकार के IR डिटेक्टरों के साथ संगत है। यह अवरक्त विकिरण को दृश्य छवि में बदल सकता है। समृद्ध कार्यक्षमताएं और इंटरफेस, कॉम्पैक्ट आकार और कम बिजली की खपत सिस्टम एकीकरण और माध्यमिक विकास के लिए इसका उपयोग करना आसान बनाती है। इसका उपयोग सुरक्षा और निगरानी, सीमा गश्त, यूएवी लोड और अनुसंधान एवं विकास पर विभिन्न अनुप्रयोगों में किया जाता है।

जांच भेजें

उत्पाद वर्णन

मुख्य विशेषताएं और विशिष्टताएँ नीचे दी गई हैं

नमूना	STA-G640SW-IGA
छवि संकल्प	640×512
पिच का आकार	15um
वर्णक्रमीय श्रेणी	0.8~1.7 µm
DIMENSIONS	40मिमी×40मिमी×43.1मिमी
वज़न	≤ 0.3 किग्रा
छवि आउटपुट की फ़्रेम दर	50 हर्ट्ज़ (डिफ़ॉल्ट)
वीडियो आउटपुट इंटरफ़ेस	कैमरा लिंक/एसडीआई (डिजिटल), अन्य को अनुकूलित किया जा सकता है
छवि आउटपुट प्रकार	8-बिट (डिफ़ॉल्ट) या 14-बिट चयन योग्य
बिजली की खपत	≤5W (स्थिर-अवस्था)
छवि ध्रुवता	सफेद गर्म/काला गर्म/छद्म रंग
	डिजिटल विवरण संवर्द्धन
	छवि कंट्रास्ट संवर्द्धन
	छवि फ़िल्टरिंग और डी-नॉइज़िंग
छवि एकीकरण	एकीकरण समय पर ऑटो/मैन्युअल संशोधन
	आंतरिक सिंक या बाहरी सिंक
	सिंगल और टू-पॉइंट एनयूसी, सुधार पैरामीटर तय किए जा सकते हैं
	ऑटो/मैन्युअल डेड पिक्सल प्रतिस्थापन
	ग्रे लेवल ग्रेडिएंट, स्ट्राइप टारगेट और चेकरबोर्ड जैसी परीक्षण छवियां प्रदान करता है
	इमेज रोलओवर, मिररिंग, फ़्रीज़ और डिजिटल ज़ूमिंग
	क्रॉसहेयर ओवरले/निकालें
परिचालन तापमान	-40~+60℃
भंडारण तापमान	-55~+70℃
नमी	0%~80%आरएच
इंटरफेस और बिजली आपूर्ति
डिजिटल वीडियो आउटपुट	कैमरालिंक@8बिट/कैमरालिंक@14बिट, एसडीआई
एसडीआई वीडियो आउटपुट	720P@50Hz, प्रभावी डिस्प्ले रिज़ॉल्यूशन 640×512।
संचार इंटरफेस	RS-422
बाहरी सिंक	RS-422
बिजली की आपूर्ति	12V डीसी (नाममात्र)

नोट: SWIR कैमरों को अनुकूलित किया जा सकता है। यदि मापदंडों को समायोजित करने की आवश्यकता है, तो कृपया जियोऑप्टिक्स टीम से संपर्क करें।

विशेषताएँ
छवि आउटपुट गेटिंग

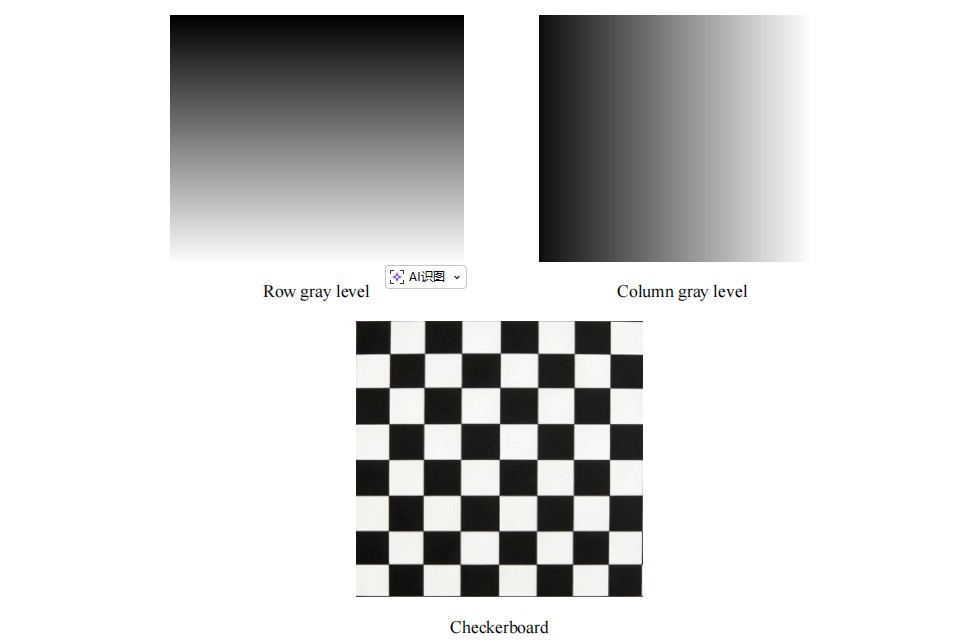

मॉड्यूल वास्तविक समय आईआर छवि और परीक्षण छवियों पर ऑनलाइन गेटिंग की सुविधा प्रदान करता है। एनालॉग और डिजिटल वीडियो इंटरफेस को इमेज आउटपुट गेटिंग के साथ समकालिक रूप से बदला जाता है। यह सुविधा भी अनुकूलन योग्य है. परीक्षण छवियां 7 प्रकार की होती हैं, जिनमें पंक्ति ग्रे स्तर और उसका गतिशील मानचित्र, स्तंभ ग्रे स्तर और उसका गतिशील मानचित्र, पंक्ति 5-वर्ग लक्ष्य और उसका गतिशील मानचित्र, स्तंभ 5-वर्ग लक्ष्य और उसका गतिशील मानचित्र, और चेकरबोर्ड भी शामिल हैं।

विद्युत इंटरफ़ेस
कनेक्टर परिभाषा

कनेक्टर परिभाषा और वायरिंग निर्देश नीचे दिए गए हैं,
1)नाम टाइप करें: J63A-2F2-025-231-TH, मिलान कनेक्टर: J63A-212-025-161-JC1। परिभाषा नीचे दी गई है,

नत्थी करना	संकेत	सावधानियां	टिप्पणी
1	जी.एन.डी		जी.एन.डी
13	जी.एन.डी
25	जी.एन.डी
8	CL_X3_P	व्यावर्तित जोड़ी	कैमरा लिंक चैनल 3
20	CL_X3_N	व्यावर्तित जोड़ी	कैमरा लिंक चैनल 3
9	CL_XCLK_P	व्यावर्तित जोड़ी	कैमरा लिंक सीएलके
21	सीएल_ एक्ससीएलके _एन	व्यावर्तित जोड़ी	कैमरा लिंक सीएलके
10	CL_X2_P	व्यावर्तित जोड़ी	कैमरा लिंक चैनल 2
22	CL_X2_N	व्यावर्तित जोड़ी	कैमरा लिंक चैनल 2
11	CL_X1_P	व्यावर्तित जोड़ी	कैमरा लिंक चैनल 1
23	CL_X1_N	व्यावर्तित जोड़ी	कैमरा लिंक चैनल 1
12	CL_X0_P	व्यावर्तित जोड़ी	कैमरा लिंक चैनल 0
24	CL_X0_N	व्यावर्तित जोड़ी	कैमरा लिंक चैनल 0
2	एनसी	एनसी
14	एनसी	एनसी
3	एनसी	एनसी
15	एनसी	एनसी
4	एनसी	एनसी
16	एनसी	एनसी
5	एनसी	एनसी
17	एनसी	एनसी
6	एनसी	एनसी
18	एनसी	एनसी
7	एनसी	एनसी
19	एनसी	एनसी

2) प्रकार का नाम: J63A-2F2-015-231-TH, मिलान कनेक्टर: J63A-212-015-161-JC1। परिभाषा नीचे दी गई है,

नत्थी करना	संकेत	सावधानियां	टिप्पणी
1	पीजीएनडी	व्यावर्तित जोड़ी	पीजीएनडी
2	पीजीएनडी		पीजीएनडी
4	पावर_ 12V		शक्ति+
11	पावर_ 12V		शक्ति+
9	रिजर्व-पीजीएनडी	व्यावर्तित जोड़ी	संरक्षित
10	रिजर्व-पावर_ 12V	व्यावर्तित जोड़ी	संरक्षित
3	Esync_422आउटपुट+	व्यावर्तित जोड़ी	बाहरी-सिंक,422 आउटपुट
12	Esync_422आउटपुट-	व्यावर्तित जोड़ी	बाहरी-सिंक,422 आउटपुट
5	Esync_422इनपुट+	व्यावर्तित जोड़ी	बाहरी-सिंक,422 इनपुट
14	Esync_422इनपुट-	व्यावर्तित जोड़ी	बाहरी-सिंक,422 इनपुट
6	RS422 TXD-	व्यावर्तित जोड़ी	आईआर आरएस422 आउटपुट
13	आरएस422 टीएक्सडी+	व्यावर्तित जोड़ी	आईआर आरएस422 आउटपुट
8	आरएस422 आरएक्सडी-	व्यावर्तित जोड़ी	आईआर आरएस422 इनपुट
15	आरएस422 आरएक्सडी+	व्यावर्तित जोड़ी	आईआर आरएस422 इनपुट
7	जी.एन.डी	एनसी

3)एसडीआई कनेक्टर: पीपी5, प्रकार का नाम: एमएमसीएक्स_केडब्ल्यूएचडी। परिभाषा नीचे दी गई है,

नत्थी करना	संकेत	टिप्पणी
1	एसडीआई	संकेत
2 、3 、4 、5	एजीएनडी	जी.एन.डी

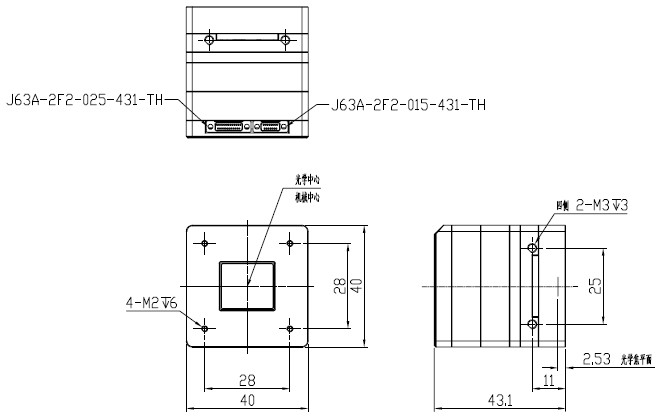

DIMENSIONS

कैमरा शामिल है

एसडब्ल्यू इन्फ्रारेड डिटेक्टर	1 प्रत्येक
बाहरी पोर्ट बोर्ड	1 पीसी
डीबी बोर्ड	1 पीसी
एडी बोर्ड	1 पीसी
डिटेक्टर इंटरफ़ेस बोर्ड	1 पीसी
आंतरिक कनेक्शन केबल	1 सेट
