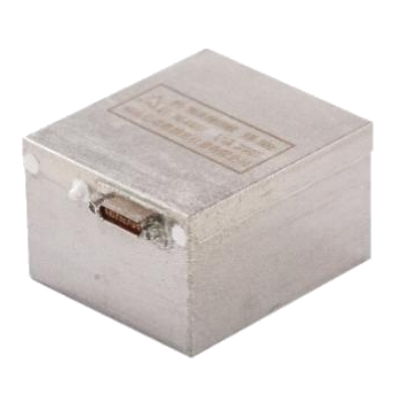

रिंग लेजर जाइरोस्कोप हाई प्रिसिजन टू फ्रीक्वेंसी मशीन शेकिंग
  • रिंग लेजर जाइरोस्कोप हाई प्रिसिजन टू फ्रीक्वेंसी मशीन शेकिंगरिंग लेजर जाइरोस्कोप हाई प्रिसिजन टू फ्रीक्वेंसी मशीन शेकिंग

रिंग लेजर जाइरोस्कोप हाई प्रिसिजन टू फ्रीक्वेंसी मशीन शेकिंग

रिंग लेजर जाइरोस्कोप हाई प्रिसिजन टू फ्रीक्वेंसी मशीन शेकिंग एक उच्च-सटीक डिजिटल डुअल-फ्रीक्वेंसी मशीन-शेकिंग लेजर गायरो है जिसे JIoptics कंपनी द्वारा विकसित और निर्मित किया गया है। इसमें उच्च परिशुद्धता, सरल बिजली आपूर्ति, उच्च एकीकरण और डिजिटल आउटपुट के फायदे हैं। यह संवेदनशील अक्ष के चारों ओर वाहक की कोणीय गति को माप सकता है और दो ऑर्थोगोनल वर्ग तरंगों का उत्पादन कर सकता है। यह व्यापक रूप से मिसाइलों और उनके प्रक्षेपण वाहनों, जहाजों, विमानों, ड्रोन और बख्तरबंद वाहनों के क्षेत्र में स्थिति / नेविगेशन, अग्नि नियंत्रण और उड़ान नियंत्रण, निगरानी और टोही प्रणालियों के एकीकरण में उपयोग किया जाता है।

नमूना:JIO50-RLG

जांच भेजें    पीडीएफ डाउनलोड

उत्पाद वर्णन


रिंग लेजर जाइरोस्कोप हाई प्रिसिजन टू फ्रीक्वेंसी मशीन शेकिंग ओवरव्यू

रिंग लेजर जाइरोस्कोप-JIO50

JIO50-RLG आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए A, B और C मॉडल में उपलब्ध है।

रिंग लेजर जाइरोस्कोप हाई प्रिसिजन टू फ्रीक्वेंसी मशीन शेकिंग फीचर्स

इसके संवेदनशील अक्ष के चारों ओर रोटेशन कोण को मापें, और दो ऑर्थोगोनल वर्ग तरंगों का उत्पादन करें।

प्रदर्शन

JIO50-प्रकार के लेजर जाइरोस्कोप को तालिका 1 में दिखाया गया है।

तालिका 1 जाइरो के मुख्य तकनीकी संकेतक

क्रमिक संख्या
पैरामीटर
इकाई
ग्रेड ए
ग्रेड बी
ग्रेड सी
टिप्पणी
1
शून्य पूर्वाग्रह
डिग्री/घं
â¤0.5 /
2
पूर्वाग्रह स्थिरता
डिग्री/घं
â¤0.5 %
â¤1 %
â¤3%
100s, 1Ï
3
शून्य पूर्वाग्रह दोहराव
डिग्री/घं
â¤0.5 %
â¤1 %
â¤3%

4
रैंडम वॉक गुणांक
°/एच 1/2
â¤2â°
â¤5â°
â¤9â°
/
5
पैमाने का कारक
"/धड़कन
3.370
/
6
स्केल फैक्टर नॉनलाइनरिटी
पीपीएम
â¤5
/
7
स्केल फैक्टर रिपीटेबिलिटी
पीपीएम
â¤5
8
चुंबकीय संवेदनशीलता
°/(ज·जीएस)
/
/
9
अधिकतम इनपुट कोणीय दर
डिग्री/से
⥠± 400
/
10
समय शुरू
एस
10
/

पर्यावरण अनुकूलता

a) वर्किंग टेम्परेचर: -40 â ~ 65 â
बी) भंडारण तापमान: -45 ~ 85
सी) कंपन: कुल 9.6 ग्राम;
डी) झटका: 30 ग्राम / 11 एमएस (आधा साइन) या 75 ग्राम / 6 एमएस (आधा साइन);
ई) कम दबाव: समुद्र तल से 5000 मीटर ऊपर।

आवृत्ति (हर्ट्ज)
10
100
200
300
400
500
800
2000
पावर स्पेक्ट्रल घनत्व (जी 2 / हर्ट्ज)
0.1
0.6
0.2
0.06
0.04
0.02 0.005
-6

बिजली की आपूर्ति और विद्युत इंटरफ़ेस

ए) बिजली की आपूर्ति
प्रकार: ± 5V, 15V
आवश्यकताएँ: 5V - वर्तमान 180mA, स्थिरता ± 50mV, तरंग
-5V - वर्तमान 60mA, स्थिरता ± 50mV, तरंग
15V - वर्तमान 240mA, स्थिरता ± 100mV, तरंग
बी) बिजली की खपत:
सी) विद्युत इंटरफ़ेस प्रकार: J30J-25ZKP
घ) इंटरफेस की परिभाषा: इलेक्ट्रिकल इंटरफेस पिन की परिभाषा तालिका 2 में दिखाई गई है।

तालिका 2 विद्युत इंटरफ़ेस परिभाषा तालिका

पिन नंबर
परिभाषा
टिप्पणी
1
15 वी
पावर इनपुट
2
15वीजीएनडी
15V पावर ग्राउंड
3
एनसी
व्यर्थ
4
जीएनडी
5 वी, -5 वी पावर ग्राउंड
5
एनसी
व्यर्थ
6
5वी
पावर इनपुट
7
-5 वी
पावर इनपुट
8
के बारे में
स्क्वायर वेव आउटपुट सिग्नल 1 (टीटीएल स्तर)
9
मुक्केबाज़ी
स्क्वायर वेव आउटपुट सिग्नल 2 (टीटीएल स्तर)
10
टीएमपी3
प्लेटिनम प्रतिरोध थर्मामीटर 3
11
टीसीओएमए
3 प्लेटिनम प्रतिरोध आम टर्मिनल
12
टीएमपी1
प्लेटिनम प्रतिरोध 1
13
टीएमपी2
प्लेटिनम प्रतिरोध 2
14
15 वी
पावर इनपुट
15
15वीजीएनडी
15V पावर ग्राउंड
16
एनसी
व्यर्थ
17
जीएनडी
5 वी, -5 वी पावर ग्राउंड
18
एनसी
व्यर्थ
19
5वी
पावर इनपुट
20
-5 वी
पावर इनपुट
इक्कीस
के बारे में
स्क्वायर वेव आउटपुट सिग्नल 1 (टीटीएल स्तर)
बाईस
मुक्केबाज़ी
स्क्वायर वेव आउटपुट सिग्नल 2 (टीटीएल स्तर)
तेईस
जीएनडी
5 वी, -5 वी पावर ग्राउंड
चौबीस
एनसी
कताई शीर्ष
25
एनसी
कताई शीर्ष
प्लैटिनम रेसिस्टर्स 1, 2 और 3 के मॉडल Pt1000 हैं

विश्वसनीयता

एमटीबीएफ: 10000h
लगातार काम करने का समय: पावर-ऑन के बाद लगातार काम करने का समय 24 घंटे से कम नहीं है।

आकार और यांत्रिक इंटरफ़ेस

a) वज़न: â¤620g ±20g
बी) आकार और यांत्रिक इंटरफ़ेस: जैसा चित्र 1 में दिखाया गया है।
लगातार काम करने का समय: पावर-ऑन के बाद लगातार काम करने का समय 24 घंटे से कम नहीं है।



जाइरो उपस्थिति और स्थापना आरेख
