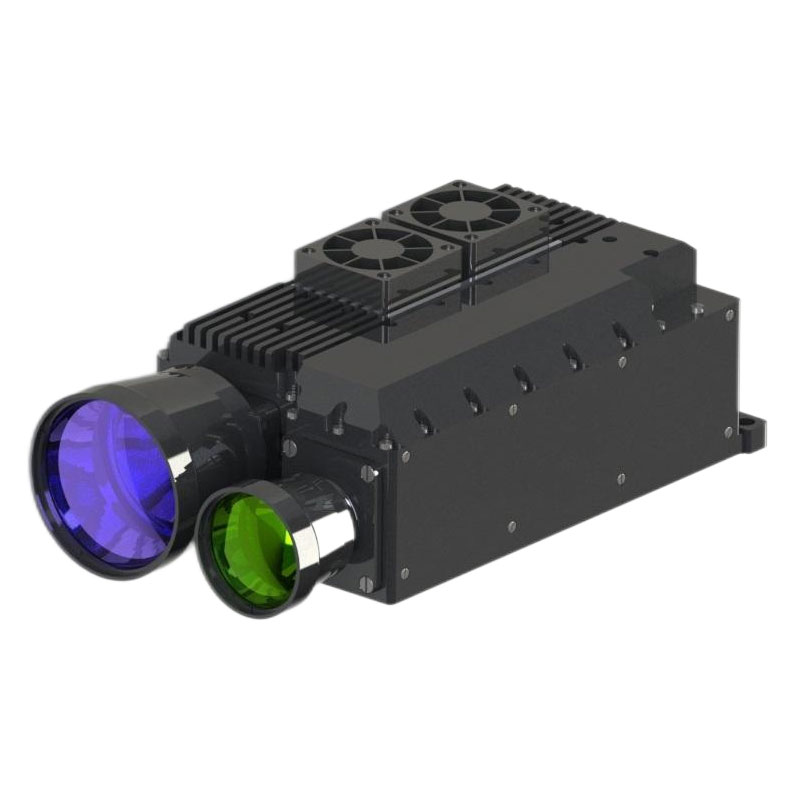

100MJ 1064NM लेजर टारगेट डिज़ाइनर

इस उत्पाद को सुरक्षित रूप से उपयोग करने के लिए, कृपया इस उत्पाद को संचालित करने से पहले इस निर्देश को ध्यान से पढ़ें
● यह लेजर इमेजर एक सटीक ऑप्टिकल मैकेनिकल उत्पाद है। नियमों के अनुसार संचालित करने में विफलता के परिणामस्वरूप खतरनाक लेजर चोट लग सकती है। लेजर फोटोमीटर के किसी भी हिस्से को खोलें या समायोजित न करें, या लेजर फोटोमीटर के प्रदर्शन की मरम्मत या समायोजित करने का प्रयास करें।
● इलेक्ट्रोस्टैटिक सुरक्षा पर ध्यान दें: लेजर फोटोमीटर के इलेक्ट्रॉनिक भाग इलेक्ट्रोस्टैटिक डिस्चार्ज संवेदनशील उपकरण हैं। सुरक्षात्मक उपायों के बिना किसी भी इलेक्ट्रॉनिक उपकरण को न छूएं।
● केवल निर्दिष्ट वोल्टेज और पावर रेंज के भीतर ऑपरेशन के लिए लेजर फोटोमीटर पावर को चालू करें।
● अपनी उंगलियों या कठोर वस्तुओं (ग्रीस संदूषण या खरोंच को रोकने के लिए) के साथ ऑप्टिकल लेंस को न छूएं।
● बहुत दूर तक उच्च परावर्तन लक्ष्यों को न मापें (डिटेक्टर कोर घटकों को नुकसान को रोकने के लिए)।
● गैर-निर्दिष्ट परिस्थितियों (उच्च प्रदूषण वातावरण, भंडारण तापमान सीमा से परे) के तहत स्टोर न करें।
● लेजर फोटोमीटर को मजबूत यांत्रिक प्रभाव (कंपन, प्रभाव, गिरावट, आदि) के अधीन नहीं किया जाएगा।
अचानक तापमान परिवर्तन (> 3 ℃/मिनट) (लेंस क्रैकिंग को रोकने के लिए) के लिए लेजर फोटोमीटर को उजागर न करें।

STA-1064100M मध्यम लेजर फोटोमीटर (इसके बाद लेजर फोटोमीटर के रूप में संदर्भित) एक सटीक फोटोइलेक्ट्रिक उत्पाद है जो लेजर को एक विशिष्ट लक्ष्य तक पहुंचाता है और लेजर उड़ान समय के अनुसार दूरी की जानकारी की गणना करता है। इसमें उत्कृष्ट प्रदर्शन और सरल संचालन की विशेषताएं हैं। लेजर फोटोमीटर सीरियल संचार के माध्यम से, नेत्र सुरक्षा उत्पादों से संबंधित है।
1.1. लेजर फोटोमीटर की मुख्य रचना
लेजर फोटोमीटर एक सटीक फोटोइलेक्ट्रिक एकीकृत उत्पाद है, और इसकी मुख्य रचना चित्र 1 में दिखाई गई है:

1.2 लेजर फोटोमीटर के मुख्य कार्य इस प्रकार हैं:
● लेजर फ़ंक्शन और वास्तविक समय रिपोर्टिंग दूरी मूल्य;
● पावर पोलरिटी रिवर्स कनेक्शन प्रोटेक्शन, ओवरक्रैक और ओवरवॉल्टेज सर्किट प्रोटेक्शन फ़ंक्शन;
● लेजर लाइट सिंक्रनाइज़ेशन सिग्नल को आउटपुट कर सकते हैं;
● मेजबान कंप्यूटर को न्याय करने और गणना करने के लिए होस्ट कंप्यूटर के लिए वर्तमान कार्यशील तापमान की रिपोर्ट कर सकते हैं;
● लेजर आउट टाइम्स रिपोर्टिंग फ़ंक्शन;
● पावर ऑन और पावर ऑफ कंट्रोल;
● एक एकल, निरंतर कार्य के साथ;

तालिका 1 मापने के बिंदुओं के इन्सुलेशन प्रतिरोध मूल्यों को निर्दिष्ट करती है

◆ बाहरी लोगो (उत्पाद संख्या सहित) को दृढ़ता से, स्पष्ट, पूर्ण और पहचान करने में आसान तय किया जाना चाहिए।

लेजर इमेजर शुरू होने के बाद, 1Hz की आवधिक आवृत्ति के साथ लेजर पल्स उत्सर्जित होता है, जो प्रसारित एंटीना के माध्यम से मापा लक्ष्य तक पहुंचता है। अधिकांश बीम को लक्ष्य द्वारा अवशोषित या विसरित रूप से परिलक्षित किया जाता है, जबकि बीम का एक बहुत छोटा हिस्सा प्राप्त एंटीना में लौटता है और डिटेक्टर मॉड्यूल पर परिवर्तित होता है। डिटेक्टर मॉड्यूल परावर्तित संकेत का नमूना देता है और एक एल्गोरिथ्म के माध्यम से मापा लक्ष्य की दूरी की जानकारी प्राप्त करता है।
गणना के उदाहरण:
मापन समय (एक दौर यात्रा) = 10US
प्रसार समय (एक रास्ता) = 10US/2 = 5US
रेंजिंग डिस्टेंस = लाइट स्पीड × ट्रैवल टाइम = 300000 किमी/एस × 5US = 1500 मीटर

वायुमंडलीय दृश्यता का लेजर फोटोमीटर के प्रदर्शन पर बहुत प्रभाव पड़ता है। कृपया अलग -अलग दृश्यता में इस उत्पाद की क्षमता के लिए चित्र 2 देखें।

चित्रा 2 लेजर फोटोमीटर और वायुमंडलीय दृश्यता की क्षमता के बीच संबंध

लेजर रेंजफाइंडर 1064nm के बैंड में एक लेजर स्रोत का उपयोग करता है। इस बैंड में लेजर का उपयोग करते समय, मानव आंखों की चोट को रोकने के लिए जहां तक संभव हो, सीधे मानव आंख में आउटगोइंग बीम से बचना आवश्यक है।

लेजर फोटोमीटर के यांत्रिक इंटरफ़ेस में छेद के माध्यम से 3 होते हैं, जो 3 एम 5 स्क्रू द्वारा इंस्टॉलेशन प्लेटफॉर्म पर तय किए जाते हैं। यांत्रिक और ऑप्टिकल इंटरफेस के आयाम नीचे चित्र 3 में दिखाए गए हैं।

चित्रा 3 यांत्रिक और ऑप्टिकल इंटरफेस को दर्शाता है

7.1 लेजर फोटोमीटर का विद्युत इंटरफ़ेस

7.2 सॉफ्टवेयर
7.2.1 संचार प्रोटोकॉल परिभाषा
422 बस का उपयोग लेजर इमेजर और ऊपरी कंप्यूटर के बीच डेटा एक्सचेंज के लिए किया जाता है, और इसकी विशेषताएं इस प्रकार हैं:
7.2.1.1 बॉड दर: 38.40kbps;
7.2.1.2 बाइट निर्माण: कम बाइट पहले, उच्च बाइट के बाद; कम बाइट पहले, उच्च बाइट अंतिम;
7.2.1.3 बाइट रचना प्रारूप: 1 शुरुआती बिट, 8 डेटा बिट, 1 स्टॉप बिट;
7.2.1.4 संचार चक्र: 20ms।
7.2.2 सिस्टम सॉफ्टवेयर लेजर फोटोमीटर को निर्देश भेजता है
लेजर फोटोमीटर को सिस्टम सॉफ्टवेयर द्वारा भेजे गए कार्य निर्देश तालिका 2 में दिखाए गए हैं।

तालिका 2: कार्य निर्देश

7.2.3 लेजर फोटोमीटर सिस्टम सॉफ़्टवेयर को डेटा भेजता है

तालिका 3: प्रतिक्रिया डेटा जानकारी को क्वेरी करें

तालिका 4: रेंज इको डेटा जानकारी

7.2.4 सहायक उपकरण
लेजर फोटोमीटर के अलावा, इस उत्पाद में निम्नलिखित सामान शामिल हैं:
◆ उत्पाद पैकेजिंग बॉक्स (बैच उत्पादों के लिए)
◆ संचालन और रखरखाव मैनुअल
◆ उत्पाद प्रमाणपत्र
◆ उत्पाद इतिहास
◆ मलमल दस्ताने
◆ J30J-21TJL कनेक्टर

8.1 सफाई, रखरखाव और भंडारण
लेजर फोटोमीटर की सफाई में लेंस की सफाई और आवास की सफाई शामिल है।
लेंस की सफाई:
8.1.1 धूल के कणों को एक एयर ब्लो बॉल का उपयोग करके उड़ा दिया जाना चाहिए। 8.1.2 फिंगरप्रिंट को पहले कॉटन वाइप के साथ अल्कोहल ईथर के मिश्रण की एक छोटी मात्रा में डुबोया जाना चाहिए, और फिर प्राकृतिक हवा की छाया में।
8.1.3 लेंस को साफ करने के लिए कपड़े का उपयोग न करें।
मामले की सफाई:
8.1.4 संरचनात्मक भागों को हल्के से शराब के साथ रगड़ना चाहिए और स्वाभाविक रूप से सूखने देना चाहिए।
8.1.5 संभव के रूप में नमी और गंदगी से मुक्त इलेक्ट्रॉनिक्स, प्लग और केबल रखें।

8.2 लेजर फोटोमीटर का रखरखाव:
सामान्य कामकाजी स्थिति के तहत लेजर फोटोमीटर को बनाए रखने की आवश्यकता नहीं है। इसे एक वर्ष से अधिक समय तक धूल-मुक्त वातावरण में संग्रहीत किए जाने के बाद बनाए रखने की आवश्यकता है। रखरखाव के तरीके इस प्रकार हैं:
8.2.1 जांचें कि क्या लेजर फोटोमीटर दिखने में सामान्य है।
8.2.2 जाँच करें कि सभी शिकंजा सुरक्षित हैं।
लेजर फोटोमीटर का भंडारण:
8.2.3 पैकेजिंग से पहले उत्पाद को अच्छी तरह से सूखा।
8.2.4 क्षेत्र में खुली हवा में संग्रहीत नहीं किया जाएगा, 0 ℃ ~ 35 ℃ के तापमान में भंडारण के लिए उपयुक्त, सापेक्ष आर्द्रता 80%से अधिक नहीं है, कोई संक्षारक पदार्थों का कटाव, कोई मजबूत यांत्रिक कंपन और प्रभाव नहीं, कोई मजबूत चुंबकीय क्षेत्र की स्थिति नहीं है।
8.3 परीक्षण
ऑपरेटरों को शक्ति और संचार परिभाषाओं के अनुसार सख्त सख्त निर्देशों को ठीक से कनेक्ट और भेजना चाहिए।
8.4 बिक्री के बाद सेवा
सटीक उत्पादों के लिए लेजर फोटोमीटर, जब कोई गलती होती है, तो गलती विश्लेषण, स्थिति और रखरखाव के लिए कारखाने में लौटने की आवश्यकता होती है, उसे मरम्मत करने की अनुमति नहीं है।
